KSR251G LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 表面贴装接端, 尺寸 7.3 x 3.8mm, 单刀单掷
供应商型号: 2376538
供应商: 海外现货
标准整包数: 2500

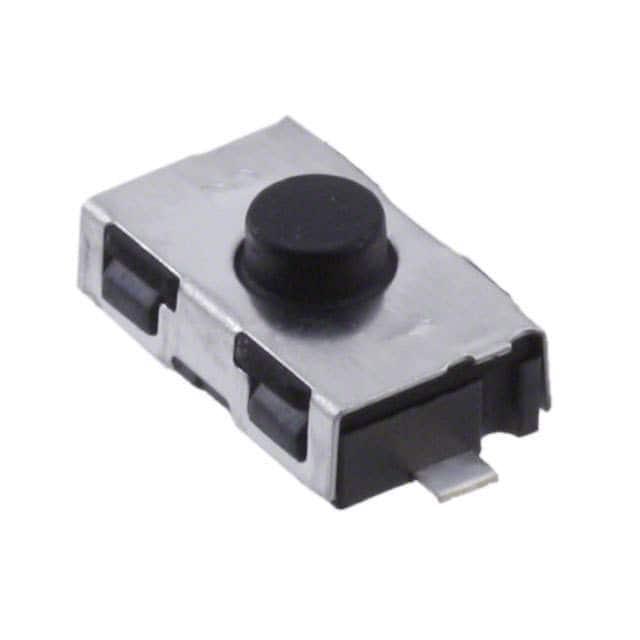

C&K 轻触开关 KSR251G LFS

KSR251G LFS概述


    产品简介


    CK开关公司的B系列触觉开关(如B-43和B-45)是为表面贴装技术(SMT)设计的超小型触觉开关。这些开关被广泛应用于多个领域,包括汽车、医疗设备、工业电子以及智能仪表。它们的主要功能是在触发时提供瞬态动作,且可以根据需要选择常开(N.O.)或常闭(N.C.)版本。此外,这些开关具有不同的触发力选项(从1.8牛顿到4.5牛顿),并采用银和金作为接触材料。

    技术参数


    | 参数 | 银版本(正常) | 金版本(长寿命) |
    |
    | 触发力(牛顿/克) | 1.5 / 185 | 1.5 / 185 |
    | 操作次数(次) | 100,000 | 200,000 |
    | 行程(毫米) | 0.25 ± 0.15 | 0.25 ± 0.15 |
    | 最大功率(瓦) | 1VA | 0.2VA |
    | 最大电压(直流) | 32V | 32V |
    | 最小电压(直流) | 20mV | 20mV |
    | 最大电流(直流) | 50mA | 10mA |
    | 接触电阻(毫欧) | ≤100mΩ | ≤100mΩ |
    | 绝缘电阻(100V) | 1GΩ | 1GΩ |
    | 跳动时间(最大) | 1ms | 1ms |
    | 工作温度范围(℃) | -40°C至85°C | -40°C至125°C |
    | 存储温度范围(℃) | -55°C至85°C | -55°C至125°C |

    产品特点和优势


    CK开关B系列触觉开关提供了多种触发力选项,使得用户可以根据具体应用需求选择最适合的型号。同时,这些开关采用“常开”(N.O.)配置,并可选配“常闭”(N.C.)版本。触点材料选用银和金,确保了高可靠性和良好的导电性能。B系列还采用了橡胶操作按钮,增强了手感和耐用性。另外,这些开关具备高可靠性的密封等级(IP50),适用于各种恶劣环境条件。最重要的是,所有型号均符合RoHS标准,环保且无铅。

    应用案例和使用建议


    这些触觉开关适用于多种应用场景,如汽车电子控制单元、医疗设备的紧急停止按钮、工业自动化系统的输入设备以及智能仪表中的按钮。在使用这些开关时,需特别注意以下几点:
    1. 操作频率:如果应用需要频繁操作(如超过100,000次),则建议选择金触点版本以延长使用寿命。
    2. 工作环境:由于这些开关的工作温度范围较广(-40°C至125°C),可以在极端条件下使用,但要注意保持适当的冷却措施。
    3. 焊接工艺:这些开关采用Gull Wing型端子,适合表面贴装技术(SMT),并推荐使用无铅回流焊工艺进行安装。

    兼容性和支持


    这些触觉开关的Gull Wing型端子设计使其易于与其他SMT兼容的电子组件一起使用。CK公司还提供全方位的技术支持,包括但不限于产品定制服务和特定应用指南。此外,用户可以通过查询本地代表获得更详细的产品信息和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 确认端子是否正确焊接,检查绝缘材料是否有损坏。|
    | 开关操作力过大 | 确认所选开关的触发力是否符合应用需求,必要时选择较低触发力的版本。|
    | 开关跳动时间过长 | 检查开关是否受到机械应力或外部干扰影响,适当调整安装位置。|

    总结和推荐


    CK开关B系列触觉开关在设计上充分考虑了实际应用需求,具备高度的可靠性和适应性。无论是从技术参数还是实际应用的角度来看,这些开关都是极具竞争力的产品。强烈推荐给需要高性能、长寿命且多功能触觉开关的客户。如果你的应用环境对开关的要求较高,尤其是对于频繁操作或恶劣环境条件,这些开关将是一个不错的选择。

KSR251G LFS参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 2.5mm
执行器行程 500μm
机械寿命 100000Cycles
操作力 4.5N
开关功能 Off-Mom
长*宽*高 6mm*3.8mm*2.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KSR251G LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSR251G LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSR251G LFS KSR251G LFS数据手册

KSR251G LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
