PTS645SK13SMTR92 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 2.6N 100000Cycles 13mm SMD 贴片安装,黏合安装 6mm*6mm*13mm
供应商型号: UA-PTS645SK13SMTR92 LFS
供应商: 海外现货
标准整包数: 400

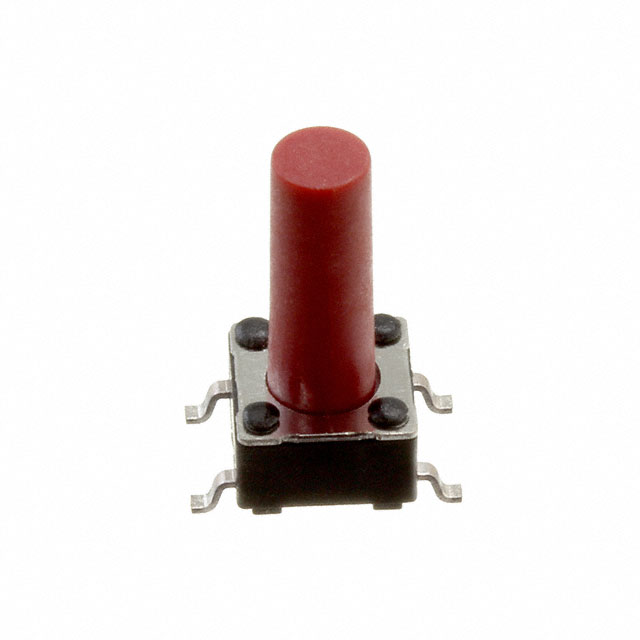

C&K 轻触开关 PTS645SK13SMTR92 LFS

PTS645SK13SMTR92 LFS概述


    产品简介


    CK Switches 的 PTS645 系列 6 mm Tactile 开关 是一款小型化的触控开关,广泛应用于消费电子产品、仪器仪表、计算机配件以及工业设备中。这款开关具备紧凑的尺寸(6 x 6 mm),提供多种形状和长度的按键以及不同的触发力度选择,以满足不同应用场景的需求。

    技术参数


    机械特性
    - 安装方式:直插式(S)、带ESD引脚的直插式(T)、垂直式(V)
    - 按钮形状:圆形按钮、方形按钮(2.4 mm边长,仅限特定高度)
    - 按钮高度(H):4.3 mm、5.0 mm、7.0 mm、7.3 mm(方形按钮)、9.5 mm、13.0 mm(SMT类型)
    - 按钮长度(V类型):3.15 mm、3.85 mm、5.85 mm、6.15 mm(方形按钮)、8.35 mm
    电气特性
    - 触发力度:130 克、160 克、200 克、260 克
    - 接触额定值:50 毫安 @ 12 V 直流
    - 最小绝缘电阻:1011 欧姆
    - 最小击穿电压:250 V 交流
    工作环境
    - 操作温度范围:-20°C 至 60°C
    - 焊接工艺:预热至 100°C 最大 45 秒,再加热至 255°C 最大 5 秒。建议清洁时不要使用溶剂。

    产品特点和优势


    1. 紧凑尺寸:尺寸仅为 6 x 6 mm,适合空间受限的应用场景。
    2. 多变选择:提供多种按钮形状、长度及触发力度,灵活适应各种需求。
    3. 环保合规:RoHS 合规,符合环保标准。
    4. 高可靠性:拥有高达 100,000 次的操作寿命,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如遥控器、键盘等。
    - 工业设备:用于控制面板上的按钮。
    使用建议
    1. 在选择合适的触发力度时,根据应用的具体要求进行选择,避免过度触发导致损坏。
    2. 安装过程中要严格遵循焊接工艺的要求,避免过高的温度对开关造成损伤。
    3. 避免使用溶剂清洁开关,以免损坏表面镀层。

    兼容性和支持


    - 兼容性:此款开关与常见的 PCB 布局兼容,适用于直插式和贴片式安装。
    - 支持与维护:厂家提供详细的焊接指南和技术支持,帮助用户顺利完成安装和维护。

    常见问题与解决方案


    1. 问题:开关频繁触发
    - 解决办法:检查触发力度是否设置过高,适当调整或更换合适的触发力度。
    2. 问题:焊接过程中出现焊锡不足
    - 解决办法:严格按照焊接工艺要求执行,确保预热时间充分且焊接温度达到标准。
    3. 问题:开关失效
    - 解决办法:确认是否超出了规定的操作温度范围,必要时更换新的开关。

    总结和推荐


    CK Switches 的 PTS645 系列 6 mm Tactile 开关 具有卓越的机械特性和电气性能,加上广泛的适用范围和良好的客户支持,使其成为众多应用的理想选择。无论是消费电子还是工业设备,它都能表现出色,值得推荐使用。

PTS645SK13SMTR92 LFS参数

参数
电流额定值 -
电压额定值 12V(DC)
执行器高度 13mm
执行器行程 -
机械寿命 100000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6mm*6mm*13mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS645SK13SMTR92 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS645SK13SMTR92 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS645SK13SMTR92 LFS PTS645SK13SMTR92 LFS数据手册

PTS645SK13SMTR92 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
