PTS645SL70SMTR92 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 1.3N 100000Cycles 7mm SMD,6X6MM 贴片安装,黏合安装 6mm*6mm*7mm
供应商型号: 611-645SL70SMTR92LFS
供应商: Mouser
标准整包数: 1

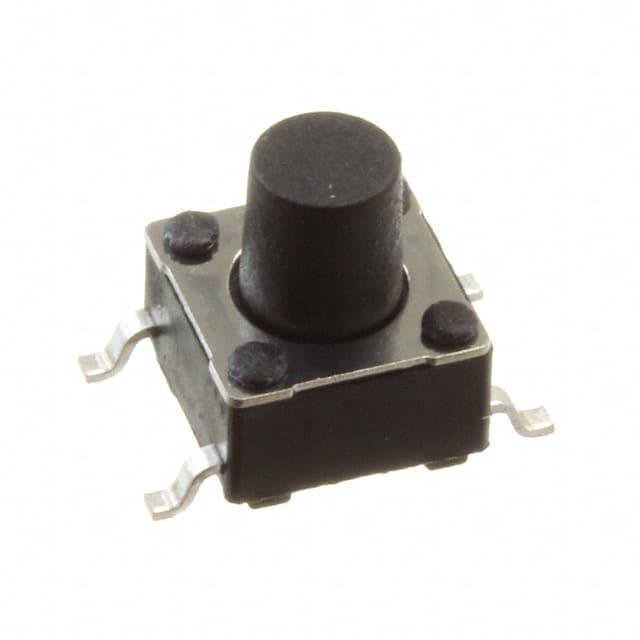

C&K 轻触开关 PTS645SL70SMTR92 LFS

PTS645SL70SMTR92 LFS概述

    电子元器件技术手册:PTS645系列6mm轻触开关

    产品简介


    PTS645系列6mm轻触开关是专为消费电子产品、仪器仪表、计算机产品和工业应用设计的高品质开关产品。该系列产品采用紧凑型设计(6x6mm),提供了多种操作力选择(130克至260克),具有卓越的耐用性和可靠性,适合各种应用场景。

    技术参数


    | 参数 | 描述 |

    | 产品类型 | 6mm轻触开关 |
    | 操作模式 | 瞬时动作 |
    | 触点配置 | 单刀单掷,常开 |
    | 引脚类型 | 插针 |
    | 操作力 | 130克、160克、200克、260克 |
    | 使用寿命 | 100,000次操作 |
    | 额定电流 | 50mA@12VDC |
    | 绝缘电阻 | ≥10^11Ω |
    | 工作温度范围 | -20°C至85°C |

    产品特点和优势


    - 紧凑尺寸:6x6mm的设计使得它非常适合空间有限的应用场景。
    - 操作力选择多样:提供四种不同的操作力选项,满足不同应用需求。
    - RoHS合规:确保符合环保标准,适应当今绿色生产的趋势。
    - 耐用性:高机械寿命和电气寿命,确保长期稳定工作。

    应用案例和使用建议


    - 消费产品:如遥控器、键盘、智能手表等。这些产品通常需要小巧、耐用且易于操作的开关。
    - 工业设备:如测试仪器、控制面板等。这类应用需要极高的可靠性和稳定性。
    - 建议:在焊接时注意预热时间,避免超过45秒;焊接温度不要超过255°C,且时间不超过5秒。保持焊锡流动到电路板顶部表面,不要在组件侧和终端区域使用焊剂。

    兼容性和支持


    - 插入类型:通孔(Thru hole)和表面贴装(Surface Mount)两种类型。
    - 包装方式:散装和带卷包装(Tape & Reel)。对于表面贴装类型,根据高度不同有不同的带卷包装容量。

    常见问题与解决方案


    1. 焊接过程中焊锡不足
    - 解决方法:确保焊锡充足,预热时间适当,避免焊接温度过高。
    2. 开关反应迟钝
    - 解决方法:检查操作力是否符合要求,如有需要,更换更高操作力型号。

    总结和推荐


    PTS645系列6mm轻触开关以其紧凑尺寸、多样的操作力选择以及高可靠性和稳定性,在多个行业中展现出强大的竞争力。无论是在消费产品还是工业设备中,这种开关都表现出色,值得推荐使用。总体而言,这是一款高度实用且经济高效的电子元件,适用于广泛的应用场景。

PTS645SL70SMTR92 LFS参数

参数
执行器行程 -
机械寿命 100000Cycles
操作力 1.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 7mm
长*宽*高 6mm*6mm*7mm
通用封装 SMD,6X6MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PTS645SL70SMTR92 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS645SL70SMTR92 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS645SL70SMTR92 LFS PTS645SL70SMTR92 LFS数据手册

PTS645SL70SMTR92 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
10+ $ 0.3519 ¥ 2.9736
100+ $ 0.2783 ¥ 2.3516
500+ $ 0.2516 ¥ 2.1264
700+ $ 0.229 ¥ 1.9347
2800+ $ 0.2095 ¥ 1.7704
10500+ $ 0.1911 ¥ 1.6148
25200+ $ 0.1827 ¥ 1.5438
库存: 847
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.69
