KSC521G ROHS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2N 10000Cycles 250μm,500μm 5.6mm 贴片安装,黏合安装 6.2mm*6.2mm*5.6mm
供应商型号: 611-KSC521GROHS
供应商: Mouser
标准整包数: 1

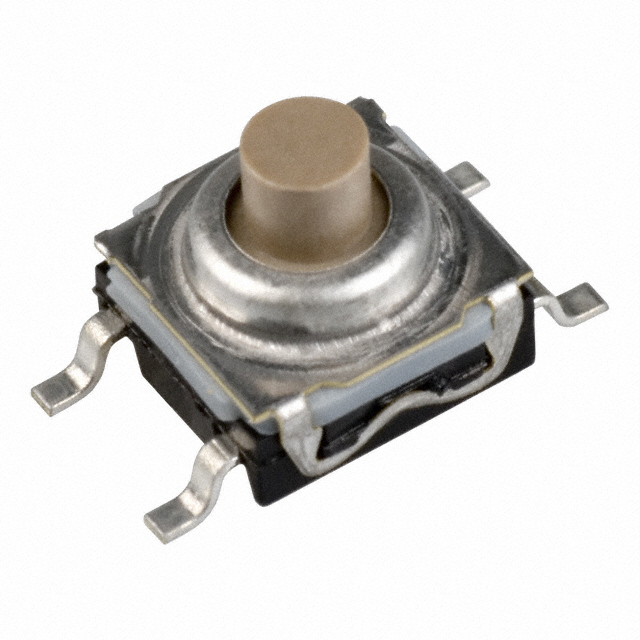

C&K 轻触开关 KSC521G ROHS

KSC521G ROHS概述

    CK Switches KSC系列密封式触控开关产品技术手册

    1. 产品简介


    CK Switches KSC系列是一款专为表面贴装(SMT)设计的密封式触控开关,广泛应用于汽车、医疗设备、工业电子、网络基础设施和电梯等领域。这款开关以其正向的触感反馈、多种引脚类型和防水防尘性能而著称。

    2. 技术参数


    - 功能: 瞬时动作
    - 接触配置: 单刀单掷(SPST),常开
    - 引脚类型: J弯型和鸥翼型
    - 密封等级: 除KSC5外均为IP67(KSC5为IP50)
    - 工作温度范围: -40°C 至 85°C(银材质);-40°C 至 125°C(金材质)
    - 存储温度范围: -55°C 至 85°C(银材质);-55°C 至 125°C(金材质)
    - 最大功率: 银材质1VA;金材质0.2VA
    - 最大电压: 32V DC
    - 最小电压: 20mV
    - 最大电流: 银材质50mA;金材质10mA
    - 最小电流: 银材质1mA(10µA - 1V DC版本需特殊要求);金材质0.1mA
    - 耐压等级: ≥ 250V rms
    - 接触电阻: ≤ 100mΩ
    - 绝缘电阻: ≥ 10MΩ
    - 弹跳时间: ≤ 1ms

    3. 产品特点和优势


    - 正向触感反馈: 提供明确的操作手感,提高用户体验。
    - 引脚多样性: 支持J弯型和鸥翼型引脚,满足不同应用需求。
    - 防护性能: IP67等级防护,适用于恶劣环境。
    - 高可靠性: 具备较长的使用寿命,符合严格的工业标准。

    4. 应用案例和使用建议


    KSC系列开关广泛应用于各种电子设备,如汽车仪表盘、医疗仪器、工业控制系统等。为了确保最佳性能,在安装过程中需要严格遵循制造商的焊接工艺指导,例如使用适合的焊剂和适当的焊接时间。对于某些需要极高可靠性的应用,如医疗设备,建议联系客户服务以获取定制化的技术规范包。

    5. 兼容性和支持


    KSC系列开关支持SMT表面贴装技术,与大多数现代电路板制造工艺兼容。此外,制造商提供了详尽的技术文档和支持服务,帮助客户顺利完成产品选型和应用开发。

    6. 常见问题与解决方案


    - Q:如何选择合适的电压和电流等级?
    - A: 根据具体应用场景和负载需求,参考技术手册中的电气参数进行选择。
    - Q:如何处理焊接过程中的虚焊问题?
    - A: 确保焊接设备达到设定的温度并使用适当的焊剂,避免使用过长时间的焊接过程。
    - Q:如何延长开关的使用寿命?
    - A: 定期检查和清洁开关,避免在潮湿环境中长期使用。

    7. 总结和推荐


    CK Switches KSC系列密封式触控开关凭借其独特的功能和优势,在多个关键领域表现出色。其IP67等级防护和长寿命使其成为苛刻环境下的理想选择。我们强烈推荐此产品用于需要高可靠性和耐用性的应用场合。

KSC521G ROHS参数

参数
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
执行器高度 5.6mm
执行器行程 250μm,500μm
机械寿命 10000Cycles
长*宽*高 6.2mm*6.2mm*5.6mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC521G ROHS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC521G ROHS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC521G ROHS KSC521G ROHS数据手册

KSC521G ROHS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
10+ $ 0.9764 ¥ 8.2502
100+ $ 0.7557 ¥ 6.3857
500+ $ 0.6955 ¥ 5.8771
1000+ $ 0.6502 ¥ 5.4939
2000+ $ 0.5378 ¥ 4.5447
10000+ $ 0.504 ¥ 4.2588
库存: 1602
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
