PTS847MM350SMTR2 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 轻触开关, 焊接接端, 表面, 单刀单掷
供应商型号: 3765754
供应商: 海外现货
标准整包数: 1

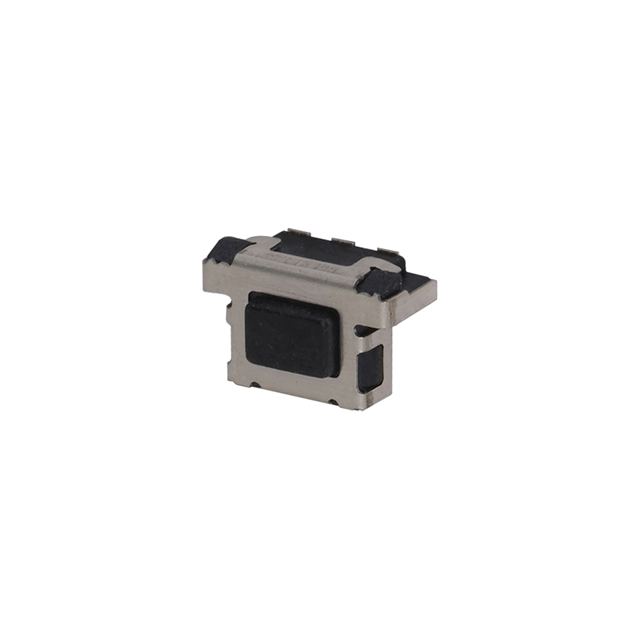

C&K 轻触开关 PTS847MM350SMTR2 LFS

PTS847MM350SMTR2 LFS概述


    产品简介


    产品名称:PTS847系列
    产品类型: SMT侧推式按键开关
    主要功能: 瞬时动作(momentary action)
    应用领域: 手机耳机/耳机、健康监测设备、运动手表、黑盒记录仪、蓝牙配件

    技术参数


    | 参数类别 | 参数值 |

    | 尺寸 | 4.6 x 2.2 x 2.6 mm |
    | 高度 | 0.95 mm (边缘安装) |
    | 行程 | 0.15 mm |
    | 动作类型 | 硬触觉、软触觉 |
    | 触发力 | 160 gf / 350 gf |
    | 使用寿命 | 200,000 次 |
    | 终端类型 | SMT终端(可选择带L形屏蔽或不带) |
    | 最大电压 | 15 VDC |
    | 最大电流 | 20 mA |
    | 接触电阻 | ≤100 mΩ |
    | 绝缘电阻 | ≥100 MΩ |
    | 绝缘耐压 | AC 250V |
    | 工作温度 | -40°C 至 85°C |
    | 储存温度 | -40°C 至 85°C |

    产品特点和优势


    产品特点:
    - 采用SMT贴片封装,尺寸小巧,适合现代化小型化设计需求。
    - 支持侧推操作,结构紧凑,能够节省空间。
    - 可选硬触觉或软触觉版本,适应不同应用场景的需求。
    - 采用边缘安装方式,高度仅为0.95mm,适合在高度受限的应用环境中使用。
    - 具备防尘防水特性,适用于恶劣的工作环境。
    - 具有高使用寿命,达到200,000次以上的机械寿命。
    产品优势:
    - 通用性强: 在各种消费电子、工业控制和医疗设备等领域均有广泛应用。
    - 可靠性高: 紧凑的设计和高品质材料使其具有出色的耐用性。
    - 多功能性: 提供多种触发力选项,满足不同的应用需求。
    - 简便集成: SMT贴片设计便于大规模生产集成,易于装配。

    应用案例和使用建议


    典型应用:
    - 手机耳机和无线耳机的开关
    - 运动手环和智能手表的开关
    - 黑盒记录仪(行车记录仪)的按键
    - 医疗设备如血压计和心率监测器的开关
    - 蓝牙设备如蓝牙耳机和键盘的开关
    使用建议:
    - 在设计电路时,确保电路上的最大电流不超过20mA,避免超过开关的电气极限。
    - 根据实际需要选择合适的触发力,以满足不同使用场景的要求。
    - 注意保持PCB的布局合理,确保接地点和电源引脚之间的良好接触,以保证良好的电气性能。
    - 在组装过程中注意对齐精度,确保开关能够正确地安装在PCB上。
    - 建议使用符合标准的焊接工艺进行焊接,例如红外回流焊,以确保焊接质量。

    兼容性和支持


    兼容性:
    - 本产品支持SMT贴装工艺,兼容多种主流PCB设计工具和制造流程。
    - 与各类主流MCU(微控制器单元)、FPGA(现场可编程门阵列)等电子元器件具有良好的兼容性。
    - 可与多种外壳和支架配套使用,满足多样化的封装需求。
    支持和服务:
    - CK公司提供详尽的技术文档和应用指南,支持工程师快速上手使用。
    - 公司设有专业客户服务团队,提供在线支持和现场服务,解答客户的疑问和解决使用中的问题。
    - 提供灵活的定制服务,根据客户具体需求调整产品参数,提升产品适配性。

    常见问题与解决方案


    问题1: 开关按下去后没有反应。
    解决方案: 检查开关是否正确安装,确认PCB布局和焊接点无异常。检查焊接是否牢固,如有必要,重新焊接。此外,也要检查电路是否有足够的驱动电流。
    问题2: 开关接触电阻过高。
    解决方案: 确认连接线和触点处是否有氧化或其他污染。使用酒精清洁PCB板面及触点,确保其表面干净且无污染。
    问题3: 开关无法达到预期使用寿命。
    解决方案: 确认使用环境是否符合规范要求,确保不会暴露于过高的温度、湿度或其他有害物质中。同时检查焊接质量是否足够,确保没有因虚焊而导致早期失效。

    总结和推荐


    总结:
    - PTS847系列开关是市面上较为优秀的SMT侧推式按键开关之一,具备高可靠性和良好的通用性。
    - 无论是对于设计紧凑的移动设备还是严苛的工业环境,该产品都能提供出色的性能表现。
    推荐:
    - 强烈推荐给需要高可靠性、小巧紧凑开关的工程师和设计师。
    - 如果您的项目对空间有限制或者需要高耐用性的按键开关,PTS847系列将是理想的选择。

PTS847MM350SMTR2 LFS参数

参数
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 150μm
机械寿命 200000Cycles
操作力 3.5N
开关功能 Off-Mom
长*宽*高 4.8mm(长度)*2.2mm(宽度)
通用封装 SMD
安装方式 边缘安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS847MM350SMTR2 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS847MM350SMTR2 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS847MM350SMTR2 LFS PTS847MM350SMTR2 LFS数据手册

PTS847MM350SMTR2 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
