KSS331GLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2.5N 100000Cycles 50mA 300μm 贴片安装,黏合安装 7.6mm*3.7mm*4.4mm
供应商型号: 3941696
供应商: 海外现货
标准整包数: 10

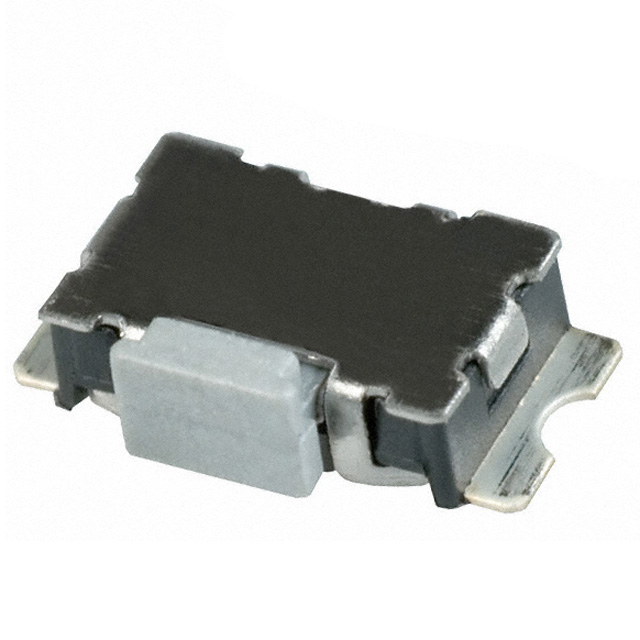

C&K 轻触开关 KSS331GLFS

KSS331GLFS概述

    Tactile Switches KSS系列:CKSwitches 的卓越选择

    产品简介


    CKSwitches推出的KSS系列子微型表面贴装侧动作触觉开关,为工业电子、健康诊断电子和智能手机等领域提供可靠的按键解决方案。这种开关具有低轮廓(仅1.7毫米),为各种紧凑型设计提供了空间效率。此外,KSS系列具备优良的按压手感和高剪切力,使其成为需要精确操作的应用的理想选择。

    技术参数


    KSS系列的技术规格如下:
    | 参数 | 2.0N (200克) | 2.5N (250克) | 4.0N (400克) |

    | 操作力 | 2.0N (200克) ± 0.5 | 2.5N (250克) ± 0.5 | 4.0N (400克) ± 1.0 |
    | 操作寿命 | 100,000次 | 100,000次 | 100,000次 |
    | 行程 | 0.3 ± 0.15 mm | 0.3 ± 0.10 mm | 0.3 ± 0.15 mm |
    电气特性包括:
    - 最大功率:1 VA(银触点),0.2 VA(金触点)
    - 最大电压:32 VDC
    - 最大电流:50 mA(银触点),10 mA(金触点)
    - 最小电流:1 mA
    - 绝缘电阻(100VDC):≥ 10^9 Ω
    - 接触电阻:< 100 mΩ
    - 弹跳时间:< 3 ms
    工作温度范围:
    - 银触点:-40℃ 至 85℃
    - 金触点:-40℃ 至 125℃
    存储温度范围:
    - 银触点:-55℃ 至 85℃
    - 金触点:-55℃ 至 125℃

    产品特点和优势


    KSS系列触觉开关的主要优势在于其低轮廓设计,提供1.7毫米的高度,使它们适用于空间有限的设计。触感反馈优异,剪切力高,可根据需求定制不同的触发力。KSS系列支持RoHS合规,确保环保无害。

    应用案例和使用建议


    KSS系列常用于智能手机、工业电子产品和健康诊断设备。例如,在智能手机的侧键设计中,可以显著提升用户体验,增加耐用性。建议使用过程中注意避免过度施力,以防止接触疲劳和损坏。

    兼容性和支持


    KSS系列开关采用标准Gullwing引脚,易于焊接,遵循IEC 61760-1标准的无铅回流焊接工艺。包装采用卷带式,每卷3000个开关。制造商提供多种金属镀层选项,如银和金,以满足不同应用需求。CKSwitches也提供良好的技术支持,包括咨询和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 确保安装正确且没有损坏;检查焊点质量 |
    | 触感不一致 | 调整触发力设置;检查装配精度 |
    | 开关频繁出现接触不良 | 清洁触点;更换可能受损的开关 |

    总结和推荐


    总体而言,KSS系列触觉开关是CKSwitches提供的一款高效可靠的产品。无论是智能手机还是工业设备,它都能提供卓越的操作手感和稳定性。其兼容性好,支持多种金属镀层,并具有较高的抗剪切力,是一款值得推荐的选择。

KSS331GLFS参数

参数
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 -
执行器行程 300μm
机械寿命 100000Cycles
长*宽*高 7.6mm*3.7mm*4.4mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSS331GLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSS331GLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSS331GLFS KSS331GLFS数据手册

KSS331GLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
