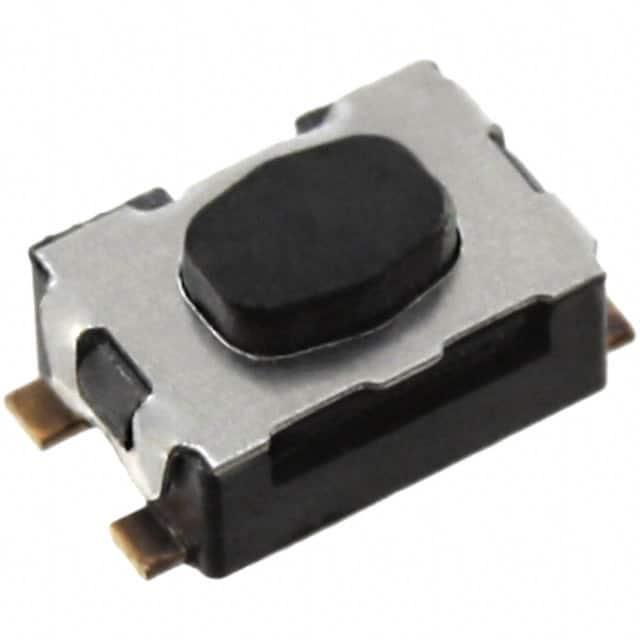

KMR221NG LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 2N 200000Cycles 50mA 250μm 1.9mm SMD 贴片安装,黏合安装 4.6mm*2.8mm*1.9mm
供应商型号: N-KMR221NG LFS
供应商: 云汉优选
标准整包数: 1
C&K 轻触开关 KMR221NG LFS

KMR221NG LFS概述

    KMR 2系列触控开关技术手册

    1. 产品简介


    KMR 2系列是超小型表面贴装(SMT)顶按式触控开关,适用于需要高可靠性的各种电子应用场合。本系列触控开关提供四种不同的动作力选项(1.2N至4N),具有良好的触感、极低的电流能力,符合IP40防护等级。主要应用于汽车电子、工业电子设备及医疗设备等领域。

    2. 技术参数


    | 参数 | 银 | 金 |
    |
    | 最大功率 | 1VA | 0.2VA |
    | 最大电压 | 32VDC | 32VDC |
    | 最小电压 | 20mVDC | 20mVDC |
    | 最大电流 | 50mA | 10mA |
    | 最小电流 | 1mA | 1mA |
    | 介电强度 | ≥250Vrms
    | 接触电阻 | ≤100mΩ
    | 绝缘电阻 | ≥1GΩ
    | 跳动时间 | ≤3ms
    注: UL型号的最小电流为1μA@1.8VDC。
    工作温度范围:
    - 操作温度:银:-40°C至85°C;金:-40°C至125°C
    - 存储温度:银:-55°C至85°C;金:-55°C至125°C
    封装:
    - 以7,000个一组的卷盘形式包装,外部直径330mm±2mm
    过程:
    - 红外回流焊接,符合IEC61760-1标准

    3. 产品特点和优势


    - 小巧外形:适合空间有限的应用环境。
    - 多种动作力选择:1.2N至4N之间可选,满足不同需求。
    - 优良的触感:KMR 2系列动作力在2N至4N时≥30%,1.2N时≥20%。
    - 极低电流能力:适用于低功耗应用。
    - 高可靠性:IP40防护等级,确保长期稳定运行。

    4. 应用案例和使用建议


    KMR 2系列触控开关因其优越的特性被广泛应用于多种场合:
    - 汽车行业:用于汽车内部的各种控制按钮。
    - 工业电子设备:如工厂自动化设备的操作面板。
    - 医疗设备:要求高精度和可靠性的医疗设备。
    使用建议:
    - 在设计时需考虑具体操作环境的温度和湿度条件。
    - 针对不同用途选择合适的作用力值,以确保最佳的用户体验和系统稳定性。
    - 建议进行热模拟以确保符合应用所需的热管理需求。

    5. 兼容性和支持


    - KMR 2系列触控开关兼容所有标准的SMT组装流程,便于大规模生产。
    - 该产品提供详细的安装指南和技术支持,可通过制造商客服中心获取。

    6. 常见问题与解决方案


    - Q: 开关长时间使用后出现接触不良的情况怎么办?
    A: 首先检查开关是否安装正确且稳固,确认无尘、湿气等因素影响;若仍存在问题,可能需要更换新的开关组件。
    - Q: 如何选择合适的动作力值?
    A: 动作力的选择应根据具体的使用场景和客户需求来确定。例如,在需要较大力量按压的应用中可以选择更高的动作力。

    7. 总结和推荐


    综上所述,KMR 2系列触控开关凭借其小巧的外形、优良的性能、广泛的适用性以及强大的技术支持,在多个领域表现出色。它不仅适用于汽车、工业和医疗设备等行业,也能满足日常电子产品的高标准需求。因此,我们强烈推荐该系列产品给需要高质量、高性能触控开关的客户。

KMR221NG LFS参数

参数
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 1.9mm
执行器行程 250μm
机械寿命 200000Cycles
长*宽*高 4.6mm*2.8mm*1.9mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KMR221NG LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KMR221NG LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KMR221NG LFS KMR221NG LFS数据手册

KMR221NG LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
