首页  >  产品百科  >  D6C 50 F1 LFS

D6C 50 F1 LFS

产品分类: 按钮开关
厂牌: C&K
产品描述: 按钮,方形 Off-Mom SPST-NO 32V 250000Cycles 100mA(DC) 通孔安装
供应商型号:
供应商:
标准整包数: 0

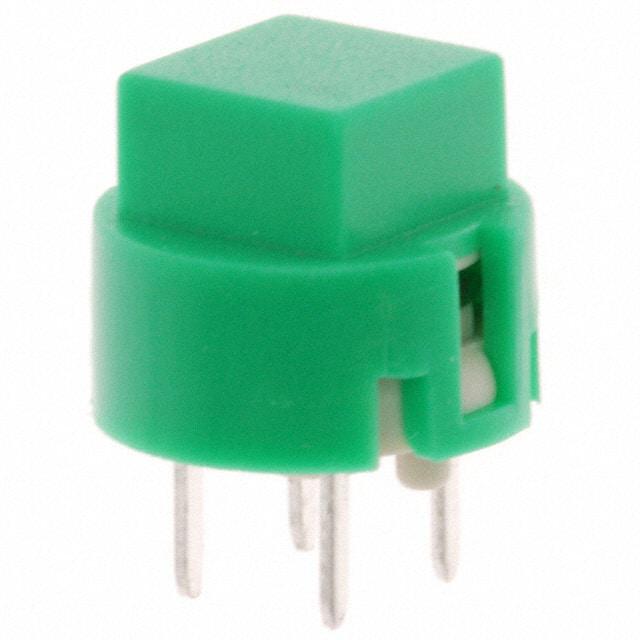

C&K 按钮开关 D6C 50 F1 LFS

D6C 50 F1 LFS概述


    产品简介


    CK Switches 的 D6 系列 SPST(单刀单掷)按键开关是一种广泛应用于视频游戏、家电及其他电子设备中的微型开关。D6 系列提供多种型号,包括方形的 D6C、圆形的 D6R 和扁平的 D6F,以及可选的按钮 D6L。这些开关具有不同的颜色和操作力选项,可以满足不同应用的需求。此外,D6 系列开关符合 RoHS 标准,确保了环保合规性。

    技术参数


    | 参数 | 描述 |

    | 切换行程(版本 F1/F2) | 0.2mm ≤ Te ≤ 1.0 mm (F1); 0.3mm ≤ Te ≤ 1.1 mm (F2) |
    | 操作力(版本 F1/F2) | 0.8N ≤ Fa ≤ 1.8N (F1); 2.0N ≤ Fa ≤ 3.5N (F2) |
    | 工作温度范围 | -20˚C 至 85˚C |
    | 焊接兼容性 | 波峰焊接,适用于无铅焊接工艺
    手动焊接,350˚C 保持 3 秒 |
    | 绝缘电阻 | ≥10^8 Ω |
    | 接触电阻 | ≤100 mΩ |
    | 额定功率 | 最大 3 VA |
    | 额定电压 | 最大 32 V DC |
    | 额定电流 | 最大 100 mA DC |
    | 弹跳时间 | ≤10 ms |

    产品特点和优势


    D6 系列按键开关具有以下显著特点和优势:
    - 易于编码:开关可以在单面 PCB 上实现 X、Y 方向的编码,简化设计。
    - 高可靠性:具备正反馈,确保操作的一致性和可靠性。
    - 温度适应性:能够承受较宽的工作温度范围(-20˚C 至 85˚C),适用于各种环境。
    - 多样化的颜色和样式选择:用户可以根据需求选择白色、灰色、黄色、红色、绿色、蓝色和黑色等颜色。
    - 环保标准:符合 RoHS 标准,环保安全。

    应用案例和使用建议


    典型应用:
    - 视频游戏控制台
    - 家用电器如洗衣机、微波炉等
    - 其他需要微型开关的电子设备
    使用建议:
    1. 环境适应性:在选择开关时,考虑到工作环境的温度条件,选择合适的操作力版本(F1 或 F2)。
    2. 颜色选择:根据具体的应用场合和设计需求,选择合适的开关颜色,以便于用户识别。
    3. 操作稳定性:在高温环境下使用时,确保安装稳固,以减少接触不良的风险。

    兼容性和支持


    D6 系列开关可以与各种 PCB 布局兼容。按钮 D6L 仅适用于 D6C 型号。对于批量采购或技术咨询,用户可以直接联系 CK Switches 官方,获取详细的支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常操作 | 检查操作力是否在规定范围内,确保正确的安装。 |
    | 开关接触不良 | 检查焊接质量,确保焊接点清洁且牢固。 |
    | 温度过高导致开关失效 | 确认工作温度是否超出规范范围,选择适合的型号。|

    总结和推荐


    D6 系列 SPST 按键开关是一款多功能、高可靠性的电子元件,在多个应用领域表现出色。其多样化的颜色选择、温度适应性和符合 RoHS 标准的特点使其成为许多电子设备的理想选择。综上所述,强烈推荐使用这款产品。
    通过本文的详细介绍,我们希望为电子设计师和工程师提供全面的信息,帮助他们在选择合适的电子元件时做出明智的决策。

D6C 50 F1 LFS参数

参数
开关配置 SPST-NO
开关功能 Off-Mom
执行器类型 按钮,方形
面板开孔尺寸 -
电气寿命 250000Cycles
最大交流触点电压 -
指示颜色 -
电流额定值 100mA(DC)
机械寿命 -
最大直流触点电压 32V
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D6C 50 F1 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

D6C 50 F1 LFS数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K D6C 50 F1 LFS D6C 50 F1 LFS数据手册

D6C 50 F1 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
