PTS645SL432 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 焊针接端, 通孔, 单刀单掷
供应商型号: 3280693
供应商: element14
标准整包数: 1

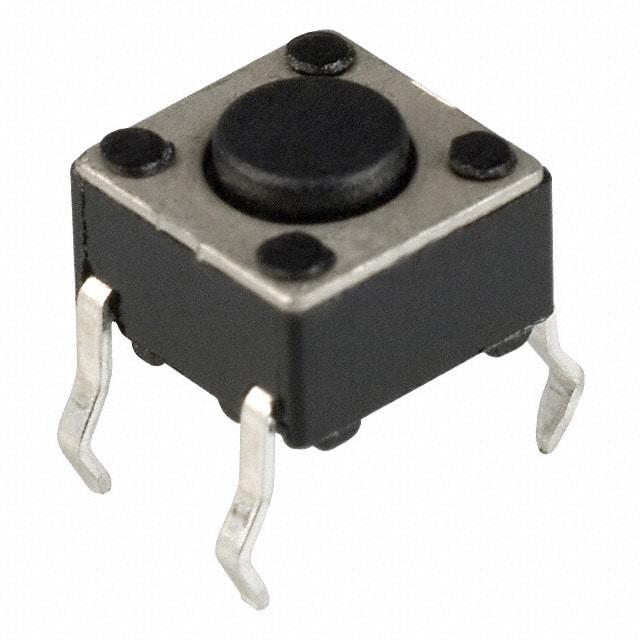

C&K 轻触开关 PTS645SL432 LFS

PTS645SL432 LFS概述

    电子元器件产品技术手册:CK Switches PTS645 系列触控开关

    1. 产品简介


    CK Switches PTS645系列是微型触控开关(tactile switches),广泛应用于消费电子产品、仪器仪表、计算机产品及工业设备中。该系列产品采用紧凑设计,尺寸为6mm x 6mm,适用于多种安装方式,包括直插式和表面贴装(SMT)。其特点在于可选的触发力和多样化的触发器形状,使得该产品在众多应用场景中具有较高的灵活性和适用性。

    2. 技术参数


    - 尺寸:6mm x 6mm
    - 触发力:可选130克、160克、200克和260克
    - 使用寿命:100,000次操作
    - 电气特性:
    - 接触额定电流:50mA @ 12V DC
    - 绝缘电阻:最小1011 Ω
    - 最初接触电阻:最大100mΩ
    - 绝缘强度:最小250V AC
    - 工作温度范围:-40°C至85°C
    - 储存温度范围:-40°C至85°C

    3. 产品特点和优势


    - 紧凑尺寸:6mm x 6mm的微型设计使得该产品可以轻松集成到各种设备中。
    - 多样化触发器形状:提供圆形和方形触发器,适用于不同安装需求。
    - 选择性触发力:客户可以根据具体应用需求选择不同的触发力,提高使用体验。
    - 环保标准:RoHS合规,确保产品符合国际环保标准。
    - 多样的安装选项:支持通过孔安装(Thru-hole)和表面贴装(SMT),提供灵活的安装选择。

    4. 应用案例和使用建议


    PTS645系列触控开关适用于多种应用领域,例如:
    - 消费电子产品:如遥控器、移动电话和手持游戏机。
    - 仪器仪表:如测试设备、医疗设备。
    - 计算机产品:如笔记本电脑和平板电脑。
    - 工业设备:如控制面板和机械设备。
    使用建议:
    - 在组装过程中,需要特别注意焊接温度和预热时间,以避免损坏开关。
    - 建议在使用前检查产品的绝缘电阻和接触电阻,确保产品的正常工作。
    - 由于其高触发力的版本可用于重型机械控制,因此在使用高触发力版本时需谨慎考虑实际操作场景。

    5. 兼容性和支持


    - 兼容性:PTS645系列开关与大多数标准电路板兼容,但需根据实际应用场景选择合适的安装方式(直插式或表面贴装)。
    - 厂商支持:CK Switches公司提供了详尽的技术文档和支持服务,包括用户手册、规格书和技术支持热线,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题:开关在高温环境下容易出现故障。
    - 解决方案:确认实际工作环境温度,选择适合的工作温度范围内的型号,并定期进行温度检测。
    - 问题:焊接时出现虚焊。
    - 解决方案:严格按照手册中的焊接工艺操作,使用适当的预热时间和焊接温度,确保焊接质量。
    - 问题:接触电阻异常。
    - 解决方案:确保安装过程中的焊接和连接质量,并使用合适大小的电路板区域。

    7. 总结和推荐


    CK Switches PTS645系列触控开关以其紧凑的设计、多样化的特点和广泛的适用性,成为众多应用场景的理想选择。其出色的电气特性和可靠的机械寿命使其在市场上具有很高的竞争力。如果您正在寻找一款性能稳定、易于集成的小型开关,我们强烈推荐CK Switches的PTS645系列。

PTS645SL432 LFS参数

参数
机械寿命 100000Cycles
操作力 1.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 4.3mm
执行器行程 -
长*宽*高 6mm*6mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PTS645SL432 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS645SL432 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS645SL432 LFS PTS645SL432 LFS数据手册

PTS645SL432 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.1832
10+ ¥ 1.0812
100+ ¥ 0.9262
500+ ¥ 0.8456
1000+ ¥ 0.7528
库存: 1706
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.18
