ZMA00A150L04PC

产品分类: 限位开关
厂牌: C&K
产品描述: C & K 咬接式微型开关, 杠杆类型, 通孔端, 触点额定电流 0.1 A @ 125 V 交流,0.1 A @ 60 V 直流, SP-CO
供应商型号: 2435348
供应商: 海外现货
标准整包数: 1

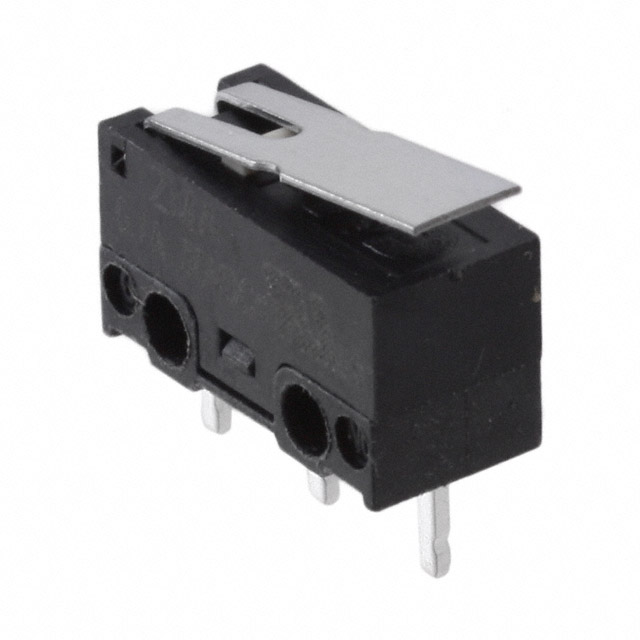

C&K 限位开关 ZMA00A150L04PC

ZMA00A150L04PC概述

    # 产品概述

    产品简介


    ZMA系列微型微动开关是专为满足空间紧凑、性能可靠的应用需求而设计的。这类开关广泛应用于通信设备、测试设备、安防系统及消费电子产品等领域。其结构小巧,可实现精确的位置检测,具有长寿命和可靠的触点设计,使得它们成为电子设计工程师的理想选择。

    技术参数


    - 额定电流和电压:
    - 3A @ 125V AC / 24V DC
    - 1A @ 125V / 250V AC / 24V DC
    - 0.1A @ 125V AC / 60V DC
    - 电寿命:
    - 0.1A时可达300,000次循环
    - 3A时可达10,000次循环
    - 机械寿命:
    - 1,000,000次循环
    - 绝缘电阻:
    - 最小值为100MΩ
    - 耐压强度:
    - 500Vrms
    - 工作温度范围:
    - -40°C至85°C
    - 操作力:
    - 80g 或 150g
    材料
    - 外壳/盖子:
    - 聚对苯二甲酸丁二醇酯(PBT)
    - 按钮:
    - 尼龙6/6
    - 移动触点:
    - 银合金或镀金
    - 固定触点:
    - 银合金或镀金
    - 引脚:
    - 黄铜,镀银

    产品特点和优势


    - 可靠性高: 采用可靠的微动机构,确保长时间稳定运行。
    - 长寿命: 电气寿命和机械寿命分别达到300,000和1,000,000次循环,适合严苛的工作环境。
    - 体积小巧: 在有限的空间内提供高效的解决方案。
    - 多种终端和按钮选项: 提供不同的PCB终端和按钮选择,以适应各种应用需求。
    - 符合RoHS标准: 环保材料符合RoHS要求,符合国际环保标准。

    应用案例和使用建议


    应用案例
    - PCB检测开关: 适用于需要位置检测的应用,如打印机、复印机和其他办公自动化设备。
    - 通信设备: 可用于手机、路由器和调制解调器等设备的内部检测。
    - 安防系统: 用于门窗报警系统的接触式传感器。
    - 消费电子产品: 常见于键盘和遥控器的按键检测。
    使用建议
    - 在安装过程中,确保按钮与被检测物体正确对齐,以提高检测精度。
    - 定期检查连接部位是否有松动,避免因接触不良导致误动作。
    - 在高温环境下使用时,确保散热良好,避免过热导致性能下降。

    兼容性和支持


    ZMA系列微动开关具有多种PCB终端和按钮选择,便于集成到不同的电路板设计中。厂商提供了详细的使用手册和技术支持,以帮助客户顺利使用和维护这些开关。

    常见问题与解决方案


    常见问题
    - 开关接触不良:
    - 检查连接部位是否松动,必要时重新焊接。
    - 开关寿命短:
    - 确认是否在最大电流和电压范围内使用。
    - 无法正常启动:
    - 检查按钮和接触点是否有损坏或污渍,必要时清洁或更换。
    解决方案
    - 重新焊接:
    - 使用合适的焊料和焊接工具,确保焊点牢固。
    - 确认电流和电压:
    - 使用电流表和电压表测量输入信号,确保在规定的范围内。
    - 清洁或更换:
    - 使用无水酒精清洁接触点,或直接更换新的开关。

    总结和推荐


    综合评估
    ZMA系列微型微动开关在设计上充分考虑了用户的需求,具有高可靠性、长寿命和多种应用选项,特别适用于空间受限且需要精密控制的应用场合。通过严格的材料选择和工艺控制,制造商保证了产品的质量和一致性。
    推荐
    鉴于其出色的性能和广泛的适用性,我们强烈推荐ZMA系列微型微动开关作为电子设计中不可或缺的组件。无论是小型消费电子产品还是工业控制系统,这种开关都能提供可靠的解决方案,助力设计师轻松应对各种挑战。

ZMA00A150L04PC参数

参数
电气寿命 300000Cycles
机械寿命 1000000Cycles
最小行程 600μm
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
长*宽*高 13.55mm*5.8mm*6.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ZMA00A150L04PC厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMA00A150L04PC数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMA00A150L04PC ZMA00A150L04PC数据手册

ZMA00A150L04PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
