PTS645SK43SMTR 92 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, PC 引脚接端, 尺寸 6 x 6mm, 表面, 单刀单掷
供应商型号: 3275857
供应商: 海外现货
标准整包数: 1

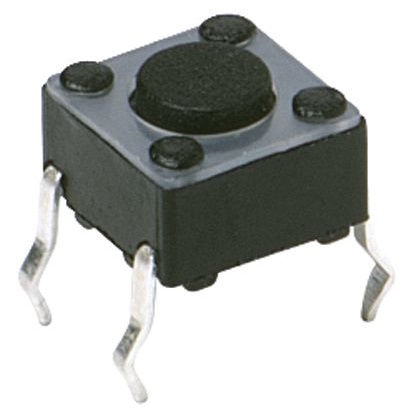

C&K 轻触开关 PTS645SK43SMTR 92 LFS

PTS645SK43SMTR 92 LFS概述


    产品简介


    产品类型及主要功能
    CKSwitches 的 PTS645 系列是一款紧凑型(6 x 6 mm)触觉开关,适用于多种电子产品。这款开关具有多种触发长度和力度选项,可以根据具体应用需求进行定制。此外,它采用直插式和表面贴装技术(SMT),提供高可靠性和可焊性。
    应用领域
    - 消费电子产品:如遥控器、手持设备等。
    - 仪器仪表:用于测量设备和控制面板。
    - 计算机产品:键盘、鼠标等输入设备。
    - 工业用途:机器操作面板、自动化设备等。

    技术参数


    电气特性
    - 接触额定值: 50 mA @ 12 V DC
    - 绝缘电阻: 1011 Ω 最小
    - 介电强度: 250 V AC 最小
    - 接触电阻: 100 mΩ 最大初始
    - 工作温度: -20°C 至 60°C
    机械特性
    - 触发力度: 130克、160克、200克、260克
    - 使用寿命: 100,000次操作
    物理尺寸
    - 总高度: 4.3 mm 至 13.0 mm
    - 宽度和长度: 6 mm x 6 mm

    产品特点和优势


    - 紧凑设计: 占用空间少,适合小型化设备。
    - 多样性选择: 提供多种触发长度和力度,以适应不同的应用场景。
    - 环保合规: RoHS 兼容且符合环保标准。
    - 可靠性高: 高寿命保证其在长期使用中的稳定性。

    应用案例和使用建议


    使用场景
    PTS645 系列开关在遥控器和手持设备中表现出色,能有效处理用户输入并提供稳定的反馈。它们同样适用于仪器仪表和计算机外围设备,以确保可靠的按键操作。
    使用建议
    - 在焊接时要遵循预热和冷却的要求,以防止损坏开关。
    - 定期清洁 PCB 板,避免灰尘和杂质影响开关性能。

    兼容性和支持


    - 兼容性: 这款开关与市面上主流的 PCB 设计兼容,便于集成。
    - 支持: 厂商提供详细的安装指南和技术支持,方便客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 清洁开关和 PCB 接触点 |
    | 触发力不一致 | 检查是否选择了正确的触发力度型号 |
    | 开关频繁损坏 | 确认焊接质量和 PCB 温度控制 |

    总结和推荐


    综合评估
    PTS645 系列触觉开关以其紧凑的设计、多样的触发力度选择和高可靠性在市场上表现出色。这些开关易于集成到各种电子设备中,尤其适合对空间和性能要求较高的应用场景。
    结论
    总体而言,PTS645 系列触觉开关是值得推荐的产品,特别是在消费电子产品、仪器仪表和工业自动化设备中,能够提供高效、稳定和可靠的操作体验。

PTS645SK43SMTR 92 LFS参数

参数
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 4.3mm
执行器行程 -
机械寿命 100000Cycles
操作力 2.6N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 6mm*6mm*4.3mm
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PTS645SK43SMTR 92 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS645SK43SMTR 92 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS645SK43SMTR 92 LFS PTS645SK43SMTR 92 LFS数据手册

PTS645SK43SMTR 92 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
