PTS810 SJM 250 SMTR LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 16V(DC) Off-Mom SPST-NO 1.6N 150000Cycles 50mA 150μm 2.5mm SMD 贴片安装,黏合安装 4.2mm*3.2mm*2.5mm
供应商型号: PTS810 SJM 250 SMTR LFS
供应商: Verical
标准整包数: 2900

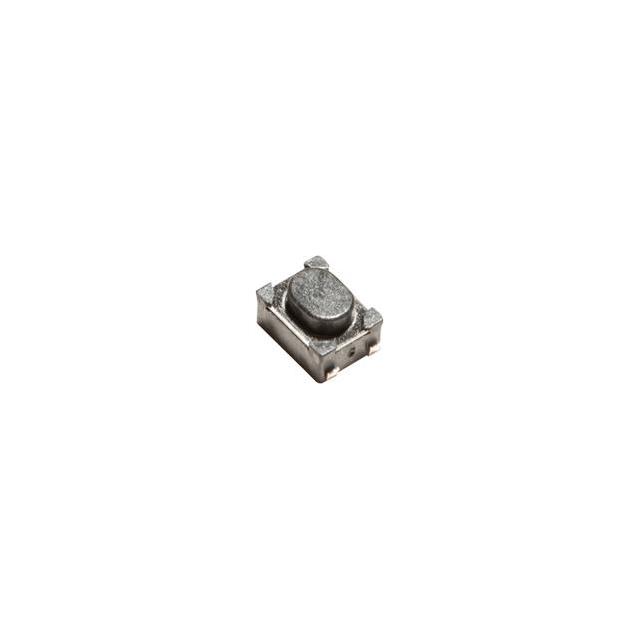

C&K 轻触开关 PTS810 SJM 250 SMTR LFS

PTS810 SJM 250 SMTR LFS概述

    电子元器件产品技术手册:PTS810系列微型表面贴装顶动开关

    产品简介


    PTS810系列是一款微小型表面贴装顶动开关(Tactile Switch),适用于控制面板、便携设备及遥控器等领域。这种开关具备多种操作力选择,可以满足不同应用场景的需求。其微小的尺寸和出色的耐用性使其成为各类电子设备的理想选择。

    技术参数


    - 操作力:160 gf(灰色按钮)、260 gf(白色按钮)、400 gf(蓝色按钮)、600 gf(灰色按钮)
    - 使用寿命:根据不同的操作力,操作次数分别为150,000次、50,000次、100,000次和150,000次
    - 终端类型:适合SMT(表面贴装技术)安装的J型终端
    - 行程:160 gf和260 gf的操作力为0.15 mm ± 0.1 mm;400 gf和600 gf的操作力为0.20 mm ± 0.1 mm
    - 电气特性:
    - 最大电压:16 VDC
    - 最大电流:50 mA
    - 绝缘电阻:≥100 MΩ
    - 接触电阻:≤500 mΩ
    - 撞击时间:≤10 ms
    - 工作温度范围:-40°C至85°C
    - 封装方式:Tape & reel(盘式包装),每盘2,900个开关

    产品特点和优势


    - 紧凑尺寸:4.2 x 3.2 mm的小巧设计,厚度仅为2.5 mm。
    - 高耐用性:可承受超过150,000次操作,确保长期稳定的性能。
    - 色码按钮:提供不同颜色的按钮,方便用户区分不同的操作模式。
    - 多功能性:支持多种操作力选项,适应各种应用场景需求。

    应用案例和使用建议


    PTS810系列广泛应用于控制面板、便携设备及遥控器等场合。例如,在汽车配件和两轮及三轮车辆的特定应用中,这款开关因其卓越的稳定性和可靠性而被大量采用。建议用户在实际应用中仔细考虑所需的操动力及具体环境条件,以确保最佳的性能和耐久性。

    兼容性和支持


    - 兼容性:适合SMT安装,适用于多种电路板设计。
    - 支持服务:如需获取更多定制化信息或技术支持,用户可以通过本地代表联系客户服务部门。

    常见问题与解决方案


    - Q: 开关在操作时出现接触不良的情况?
    - A: 确保电路板设计符合推荐布局,避免接线错误。若问题仍然存在,检查接触点是否有污染或损坏,并进行清洁或更换。
    - Q: 如何判断开关是否达到使用寿命?
    - A: 定期进行性能测试,注意开关的反应时间和接触电阻变化。当发现明显差异时,可能需要考虑更换。

    总结和推荐


    总体而言,PTS810系列微小型表面贴装顶动开关以其小巧的设计、高耐用性和良好的电气性能,在多种应用环境中表现出色。对于那些寻求高性能、可靠性的设计师和工程师来说,PTS810系列是一个非常值得推荐的选择。

PTS810 SJM 250 SMTR LFS参数

参数
机械寿命 150000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 16V(DC)
执行器高度 2.5mm
执行器行程 150μm
长*宽*高 4.2mm*3.2mm*2.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

PTS810 SJM 250 SMTR LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS810 SJM 250 SMTR LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS810 SJM 250 SMTR LFS PTS810 SJM 250 SMTR LFS数据手册

PTS810 SJM 250 SMTR LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2900+ ¥ 2.0632
库存: 55100
起订量: 2900 增量: 0
交货地:
最小起订量为:2900
合计: ¥ 5983.28
