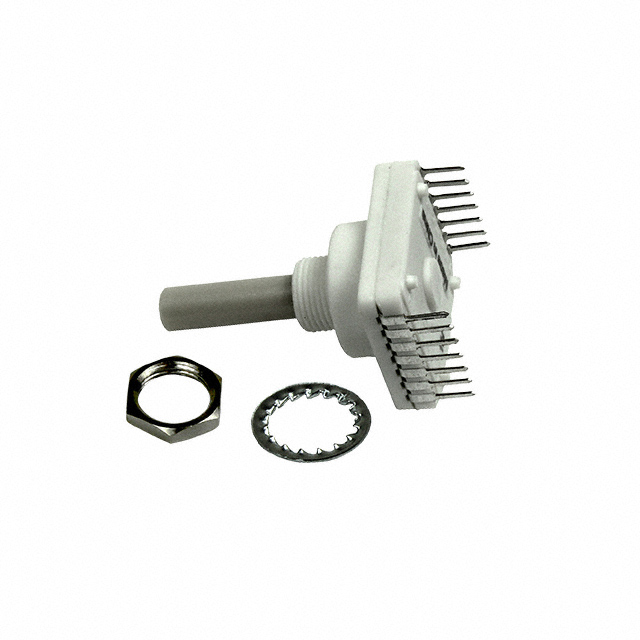

RTAP31S12M25NS

产品分类: 旋转开关
厂牌: C&K
产品描述: C & K 旋转开关, 12位置, 印刷电路板, 1触点
供应商型号: 327901
供应商: 海外现货
标准整包数: 1

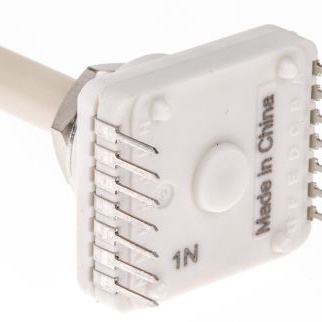

C&K 旋转开关 RTAP31S12M25NS

RTAP31S12M25NS概述

    电子元器件产品技术手册解析:RTA系列编码旋转开关

    产品简介


    RTA系列编码旋转开关是CK Switches公司推出的一款多极旋转开关,广泛应用于各种设备中。其主要特点包括手焊版本和PCB安装版本,能够满足不同安装需求。该系列产品可应用于家电、电子报警系统、医疗设备、楼宇自动化系统和空调等领域,适用于需要精确控制和多种切换模式的应用场合。

    技术参数


    - 安装方式:手焊版或PCB安装
    - 机械特性:
    - 最大转速:1.969英寸(50毫米)时最大扭矩为50牛米
    - 转动角度:22.5°、30°和36°
    - 编码选项:十进制和十六进制编码
    - 电气特性:
    - 切换模式:BBM
    - 最大切换功率:银触点5VA,金触点0.5VA
    - 最大切换电流:银触点150mA,金触点20mA
    - 最大承载电流:银触点5A,金触点1A
    - 额定电压:50Hz时60V(银),25V(金)
    - 接触电阻:<150毫欧
    - 绝缘强度:50Hz时,接地点与接地端子间绝缘强度为500V
    - 绝缘电阻:500V时>10^9欧姆
    - 操作次数:10,000次
    - 开关延迟:<5ms
    - 工作温度范围:-20°C到+70°C(存储温度-40°C到+85°C)

    产品特点和优势


    - RoHS合规:确保产品环保无害,符合国际环保标准
    - 多种安装方式:手焊版和PCB安装方式,适用于不同的应用场景
    - 编码选项丰富:提供十进制和十六进制编码选项,满足不同电路设计的需求
    - 高可靠性:具有超过10,000次的操作寿命,且开关延迟时间短,确保了稳定可靠的性能

    应用案例和使用建议


    - 家电应用:如洗衣机、冰箱等设备的模式选择旋钮,可以使用该旋转开关进行模式选择和调节。
    - 楼宇自动化:用于照明、空调等设备的控制,通过旋转开关选择不同的模式和状态。
    - 建议:为了提高使用寿命和稳定性,建议定期检查旋转开关的接触情况,避免长时间过载使用。

    兼容性和支持


    - 兼容性:RTA系列旋转开关与各种标准接口兼容,方便集成到现有系统中。
    - 技术支持:CK Switches公司提供详尽的技术文档和支持服务,客户可以通过访问其官方网站获取更多详细资料和技术支持。

    常见问题与解决方案


    - 问题1:在频繁使用后,旋转开关出现卡顿现象。
    - 解决方法:检查开关内部是否有灰尘或异物积聚,定期清洁旋转部分,并添加适量润滑剂以保持顺畅。
    - 问题2:旋转开关接触不良导致信号不稳定。
    - 解决方法:确认连接线路无损坏,检查接触电阻是否在正常范围内,必要时更换新的旋转开关。

    总结和推荐


    RTA系列编码旋转开关以其丰富的功能选项、可靠的操作性能和广泛的适用性,在多种应用场合中表现出色。无论是家用电器还是工业自动化设备,这款旋转开关都是一款值得信赖的选择。综合考虑其各项指标和特性,强烈推荐使用该产品。

RTAP31S12M25NS参数

参数
引脚数量 -
每层极数 1
开关功能 -
开关配置 SP12T
最大交流触点电压 60V
最大直流触点电压 60V
转档方式 固定
触点时间 非短路(BBM)
长*宽*高 25.8mm*25.8mm*43.6mm
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 袋装

RTAP31S12M25NS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

RTAP31S12M25NS数据手册

厂牌 PDF简要描述 下载
C&K 旋转开关 C&K RTAP31S12M25NS RTAP31S12M25NS数据手册

RTAP31S12M25NS封装设计

查看详情并下载
Symbol
Footprint
3D Model
