首页  >  产品百科  >  ZMT03ACJL03RCE

ZMT03ACJL03RCE

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.56N 600μm 100万次 10000Cycles 3A 通孔安装 12.9mm(长度)*5.8mm(高度)
供应商型号: N-ZMT03ACJL03RCE
供应商: 云汉优选
标准整包数: 1

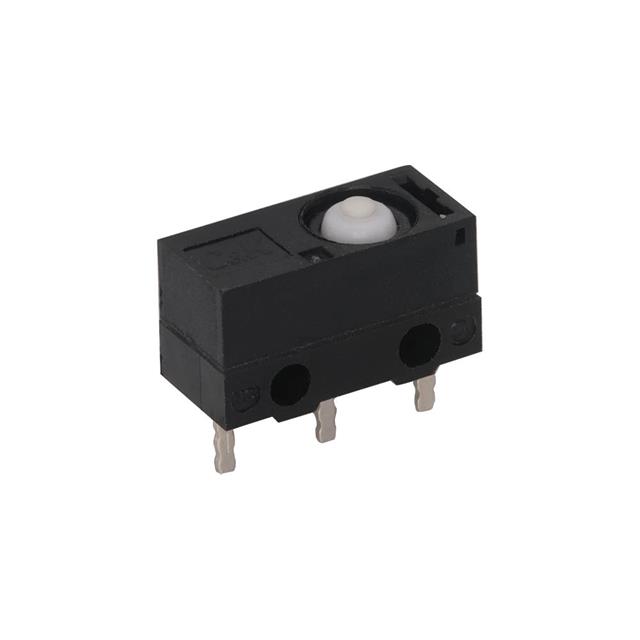

C&K 限位开关 ZMT03ACJL03RCE

ZMT03ACJL03RCE概述

    JSnap-Acting ZMT系列微型密封快动开关技术手册

    1. 产品简介


    JSnap-Acting ZMT系列是一款专为汽车、医疗和工业设备设计的微型密封快动开关。这款开关具备卓越的密封性能,能够在恶劣环境下可靠工作。它可用于门锁、座椅位置检测、电动汽车充电等多种场合,并广泛应用于手持设备、工业设备及消费电子产品中。

    2. 技术参数


    - 接触额定值:0.1A 125/250VAC,3A 24VDC,5A 125/250VAC
    - 电气寿命:10,000次操作
    - 电气操作频率:10-30次/分钟
    - 机械寿命:1,000,000次操作
    - 机械操作频率:120次/分钟
    - 绝缘电阻:最小100MΩ(500VDC/分钟)
    - 耐压强度:500VAC(50-60Hz)/分钟(触点间),1500VAC(50-60Hz)/分钟(带电部件与金属部件间)
    - 工作温度范围:-40°C至85°C
    - 操作力:200克

    3. 产品特点和优势


    JSnap-Acting ZMT系列拥有以下独特优势:
    - IP67防护等级:确保出色的防尘防水性能。
    - 超低电流可选:最大电流可选至5A。
    - 卓越的密封性:适用于严苛环境下的汽车和医疗设备模块。
    - 安全认证:通过UL和ENEC认证。

    4. 应用案例和使用建议


    - 汽车应用:门锁、座椅位置检测、电动汽车充电。
    - 手持设备:医疗设备。
    - 工业设备:如自动化设备。
    - 消费电子:如家用电器。
    使用建议:
    - 确保操作力控制在推荐范围内,以延长使用寿命。
    - 在安装时应考虑到工作环境的温度变化,避免极端条件。

    5. 兼容性和支持


    JSnap-Acting ZMT系列支持多种终端配置(P、S、L、R、J、K、W),能够灵活适应不同的电路需求。厂商提供全面的技术支持和服务,包括定制选项和快速交付。

    6. 常见问题与解决方案


    - Q:如何正确安装开关?
    A:请参照安装指南,确保按要求进行焊接或插孔安装。

    - Q:开关在低温环境下表现如何?
    A:ZMT系列可在-40°C至85°C的温度范围内正常工作。
    - Q:如何处理接触不良问题?
    A:检查接触点是否清洁且无损坏,必要时重新焊接或更换。

    7. 总结和推荐


    JSnap-Acting ZMT系列微型密封快动开关凭借其出色的密封性能、高可靠性以及广泛应用领域的适应性,在市场上具有显著的竞争优势。推荐用于需要高性能、高可靠性的汽车、医疗和工业设备中。

ZMT03ACJL03RCE参数

参数
执行器角度 -
电流额定值 3A
电气寿命 10000Cycles
机械寿命 100万次
最小行程 600μm
操作力 0.56N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 12.9mm(长度)*5.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

ZMT03ACJL03RCE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMT03ACJL03RCE数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMT03ACJL03RCE ZMT03ACJL03RCE数据手册

ZMT03ACJL03RCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.9044 ¥ 24.6874
150+ $ 2.369 ¥ 20.1365
250+ $ 2.2134 ¥ 18.8139
500+ $ 2.091 ¥ 17.7735
1500+ $ 1.9788 ¥ 16.8198
库存: 200
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 987.49
