JS203011CQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, DP3T, 13mm长, 300 mA, 开-开-开
供应商型号: Q-JS203011CQN
供应商: 云汉优选
标准整包数: 750

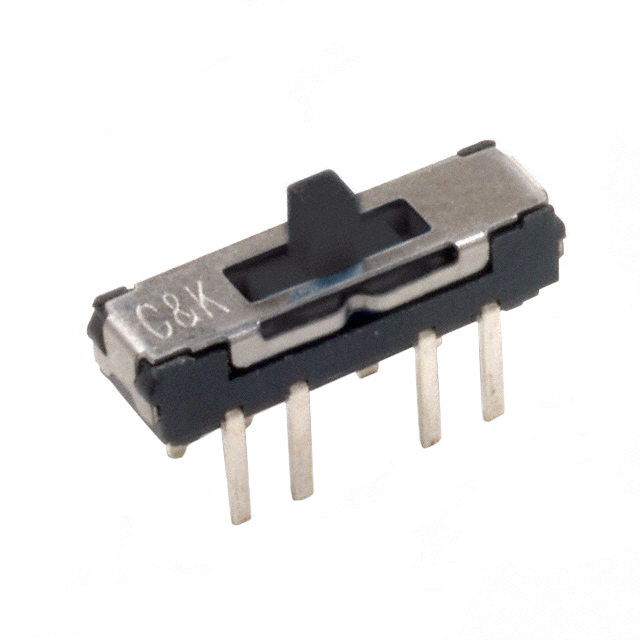

C&K 滑动开关 JS203011CQN

JS203011CQN概述

    ISlide JS 系列微动开关产品技术手册

    1. 产品简介


    ISlide公司的JS系列微动开关是一种小型化的滑动开关,适用于多种电子设备。这些开关因其紧凑设计、高可靠性和广泛的应用范围而备受关注。产品主要包括SPDT(单掷双投)、DPDT(双掷双投)和DP3T(双掷三投)等型号,广泛应用于电信产品、计算机外围设备、温控系统选择开关和仪器仪表等领域。

    2. 技术参数


    以下是JS系列微动开关的主要技术规格和参数:
    - 额定接触电流:6 VDC @ 0.3A
    - 电气寿命:5,000 次开关操作
    - 接触电阻:最大 70 mΩ
    - 绝缘电阻:最小 100 MΩ @ 500V
    - 介电强度:最小 500 VAC @ 海平面
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 电气特性:SPDT、DPDT、DP3T 型号

    3. 产品特点和优势


    - 正面锁定:确保位置固定,防止意外移动。
    - 低轮廓设计:适合空间有限的应用场合。
    - 回流焊兼容性:支持至 260°C 的焊接工艺。
    - 安装方式:支持表面安装和通孔安装。
    - 环保合规:符合RoHS标准。
    - 多样型号选择:提供多种型号以适应不同应用需求。

    4. 应用案例和使用建议


    JS系列微动开关广泛应用于以下领域:
    - 通信设备:作为电信设备中的选择开关,确保信号传输的稳定性和可靠性。
    - 计算机外设:例如笔记本电脑的触摸板开关,提升用户体验。
    - 温控系统:用于家电和工业设备中的选择开关,实现精准控制。
    - 仪器仪表:如测试设备和测量工具,提供稳定的开关信号。
    使用建议:
    在选择安装位置时,要确保环境温度在工作范围内,避免高温和潮湿环境。同时,考虑到安装方式,可以选择表面安装或通孔安装,根据具体应用需求来决定。

    5. 兼容性和支持


    JS系列微动开关具有良好的兼容性,可以与其他标准电子元器件一起使用。厂商提供了全面的技术支持和售后服务,包括产品咨询、技术支持和维护服务。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 接触电阻过高 | 检查接触面是否清洁,重新焊接连接点。 |
    | 开关动作不顺畅 | 润滑开关内部机械结构,检查是否有异物卡住。 |
    | 无法正常切换状态 | 检查电路连接是否正确,确认电源电压符合要求。 |

    7. 总结和推荐


    综上所述,ISlide公司的JS系列微动开关凭借其高性能、广泛适用性和卓越的设计,在市场上具有很强的竞争力。其独特的功能和广泛的应用场景使其成为许多电子设备的理想选择。我们强烈推荐在需要高可靠性、紧凑设计和良好兼容性的应用中采用此款开关。
    以上是对ISlide公司JS系列微动开关的技术手册内容的详细解析,希望能为您的选型和使用提供帮助。

JS203011CQN参数

参数
开关功能 On-On-On
最大交流触点电压 220V
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 5千次
长*宽*高 13mm*3.6mm*5.5mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘,管装

JS203011CQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS203011CQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS203011CQN JS203011CQN数据手册

JS203011CQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
