首页  >  产品百科  >  KT11-P4-S-A1M-3-4LFS

KT11-P4-S-A1M-3-4LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles SMD 贴片安装,黏合安装 7.77mm*4.38mm*6.6mm
供应商型号:
供应商:
标准整包数: 0

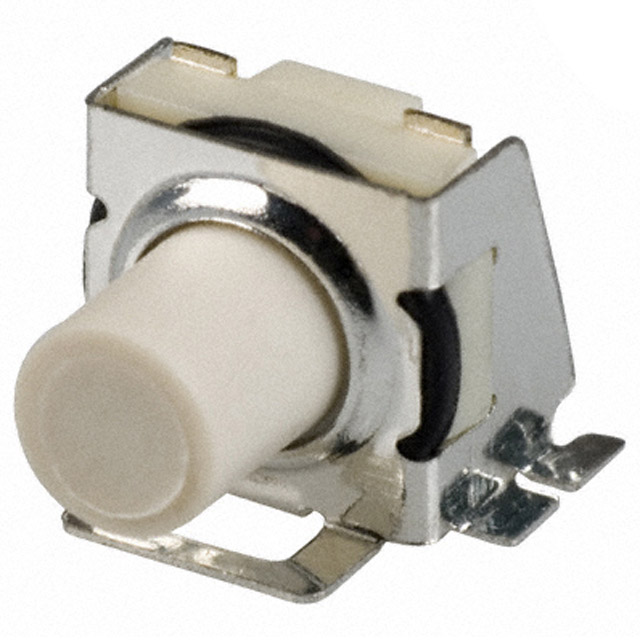

C&K 轻触开关 KT11-P4-S-A1M-3-4LFS

KT11-P4-S-A1M-3-4LFS概述

    CKSwitches KT Series Tactile Switch 技术手册

    1. 产品简介


    CKSwitches KT系列是一款全面的表面贴装(SMT)顶部和侧面触发密封轻触开关。这款轻触开关适用于多种应用,如电信、计算机产品、仪器仪表及电源供应等。KT系列具有全表面贴装设计,支持多种安装方式,可以灵活应用于各种复杂电路板环境中。

    2. 技术参数


    - 尺寸单位: 毫米 (mm)
    - 型号: KT11
    - 安装风格: SM顶部G弯头、SAM直角、SA1M直角带前焊接面、SA2M直角带前焊接面和插件标签、SA3M直角带插件标签
    - 按钮材质: 尼龙,可选颜色:象牙(天然)、黑色、红色
    - 接点排列: 单刀单掷 (SPST),常开 (N.O.)
    - 电气规格:
    - 最大接触电压:32V AC 或 DC
    - 接触额定电流:最大1.0VA
    - 电气与机械寿命:满载条件下100,000次开关周期
    - 工作温度范围:银版(Ag) -40°C至90°C;金版(Au) -40°C至125°C
    - 环境要求:
    - 防尘等级:IP57
    - 介电强度:海平面最小值为250Vrms
    - 绝缘电阻:最小值为109 Ω
    - 可焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)

    3. 产品特点和优势


    - 全表面贴装:顶部和侧面触发,易于SMT自动化装配。
    - 高耐力:具有增强的剪切力,可延长开关的使用寿命。
    - 多样化安装选择:可选G弯头、J弯头等多种安装风格,方便不同应用场景的选择。
    - 橡胶或硬塑料按钮:可根据需要选择合适的触发部件,以满足不同的操作需求。
    - 环保认证:符合RoHS标准,绿色安全。
    - 防尘防水:IP57防护等级,适合严苛环境使用。

    4. 应用案例和使用建议


    - 应用领域: 主要用于通讯设备、电脑配件、测量仪器和电源管理系统中。
    - 典型使用场景: 在电源管理设备中,可以通过此开关实现对电路的精确控制,提高系统的可靠性。
    - 使用建议:
    - 在焊接过程中,建议采用蒸汽老化测试来验证可焊性,确保长期稳定性。
    - 建议根据实际使用环境选择合适的按钮材质和颜色,以满足不同用户的个性化需求。

    5. 兼容性和支持


    - 兼容性: KT系列轻触开关具有多种安装风格,可以兼容市面上主流的PCB设计,适用于大多数电子设备。
    - 厂商支持: 提供售前咨询和技术支持服务,具体参见客户服务中心提供的信息。

    6. 常见问题与解决方案


    - Q: 开关使用一段时间后接触不良怎么办?
    - A: 首先检查是否符合制造商提供的操作温度范围。若温度过高,建议更换或加装散热装置。同时,确认接触面清洁无污物。

    - Q: 如何检测开关的绝缘电阻?
    - A: 使用兆欧表在规定的电压下进行测量,具体数值需参照手册中的标准。

    7. 总结和推荐


    CKSwitches KT系列轻触开关凭借其全表面贴装、高剪切力、丰富按钮选项及环保特性,在多种电子设备中表现出色。其耐用性和多功能性使其成为市场上极具竞争力的产品。我们强烈推荐在关键控制系统和精密电子设备中使用该款轻触开关。

KT11-P4-S-A1M-3-4LFS参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 32V(DC)
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 3N
长*宽*高 7.77mm*4.38mm*6.6mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KT11-P4-S-A1M-3-4LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KT11-P4-S-A1M-3-4LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KT11-P4-S-A1M-3-4LFS KT11-P4-S-A1M-3-4LFS数据手册

KT11-P4-S-A1M-3-4LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
