BD02

产品分类: 拨码开关
厂牌: C&K
产品描述: C & K DIP开关, 2位置, 单刀单掷触点, , 通孔安装, 扩展执行器
供应商型号: N-BD02
供应商: 云汉优选
标准整包数: 1

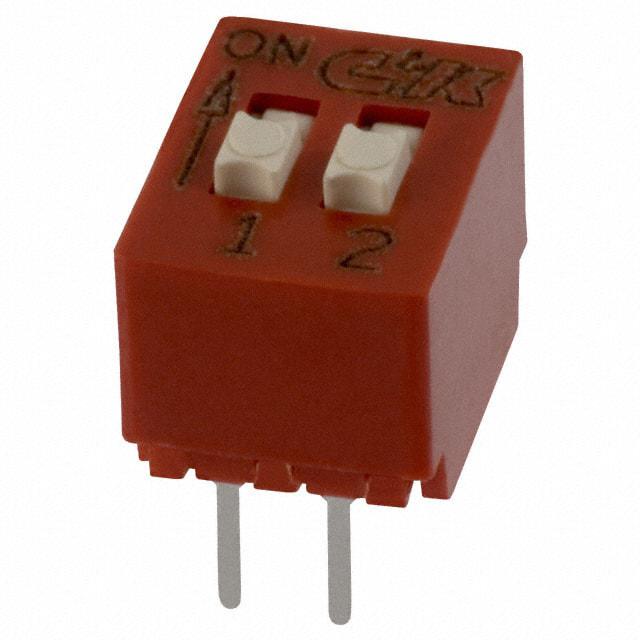

C&K 拨码开关 BD02

BD02概述


    产品简介


    CK Switches BD系列标准DIP开关 是一种常用的电子元器件,适用于多种应用场景。这种开关采用双列直插封装(DIP),提供了1至12个位置的选择功能。每个位置对应一个开关状态,常见的为单刀单掷(SPST)配置。主要功能包括地址设定、逻辑切换以及功能控制等,广泛应用于工业控制、计算机及外设等领域。

    技术参数


    - 切换功能:SPST - 1到12位置可选(除11位置)。
    - 接触额定值:
    - 携带电流:最大100 mA @ 50 V DC。
    - 开关电流:最大100 mA @ 5 V DC 或最大25 mA @ 25 V DC。
    - 机械和电气寿命:全负载下10,000次开合循环,每条电路一次。
    - 接触电阻:典型值初始小于50毫欧姆 @ 2-4 V DC,100 mA。
    - 绝缘电阻:最小10^9 欧姆。
    - 介电强度:海平面以上最小500 V RMS @ 相邻端子之间。
    - 电容:相邻端子间最大5 pF。
    - 存储与操作温度:-40°C 到 85°C。
    - 冲击:承受20g锯齿波形,持续11毫秒,接触断开时间不超过10微秒。
    - 振动:暴露于0.06英寸(1.52 mm)DA振动或5g(两者取小者),从10到55 Hz,或暴露于10g从55到500 Hz时,无接触打开超过10微秒且无接触闭合。
    - 可焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(蒸汽老化1小时)。
    - 包装:开关提供硬质分发管装,数量按模型不同而变化。


    产品特点和优势


    1. 传统全轮廓DIP开关:采用传统的双列直插封装设计,易于集成。
    2. 延长的拨动器:便于操作,适合在狭小空间内使用。
    3. 开放底部结构:允许溶剂清洗,无需额外密封。
    4. RoHS合规:环保材料,满足国际环保要求。

    应用案例和使用建议


    典型应用 包括工业控制中的地址设置、计算机及外围设备的逻辑切换等。例如,在工业控制系统中,可以使用这些开关来设定不同的地址码。在计算机中,可以用于控制逻辑信号。
    使用建议:
    1. 推荐使用波峰焊接,温度设定为500°F (260°C)。
    2. 手动焊接时,建议使用30瓦尖头烙铁,控制温度为500°F (260°C),每端子最多焊接10秒。
    3. 清洗时,开放底部型号建议使用强制冲洗、高搅拌或三浴清洗法。

    兼容性和支持


    该产品与其他标准DIP封装的电子元器件兼容。制造商提供了详尽的文档和技术支持服务,确保用户能够顺利安装和使用这些开关。

    常见问题与解决方案


    Q: 如何确保焊接过程中的稳定性?
    A: 使用波峰焊接或合适的烙铁,严格控制焊接时间和温度,确保每个端子都能可靠连接。
    Q: 如何进行有效的清洁?
    A: 对于开放底部型号,采用强制冲洗或高搅拌清洗方法,以彻底清除焊剂和其他污染物。

    总结和推荐


    CK Switches BD系列标准DIP开关 是一款高性能的产品,具有优良的电气特性和可靠性。其独特的设计使得它在多种应用场合中表现出色,特别是对于需要高可靠性和易操作性的应用场景。强烈推荐给需要稳定和高效的DIP开关的用户。

BD02参数

参数
引脚总间距 -
电流额定值 100mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
长*宽*高 7.11mm(长度)*7.54mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

BD02厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

BD02数据手册

厂牌 PDF简要描述 下载
C&K 拨码开关 C&K BD02 BD02数据手册

BD02封装设计

查看详情并下载
Symbol
Footprint
3D Model
