PTS530GN055SMTRLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 1N 1000000Cycles 50mA 200μm 550μm SMD 贴片安装,黏合安装 4.5mm*4.5mm*550μm
供应商型号: N-PTS530GN055SMTRLFS
供应商: 云汉优选
标准整包数: 1

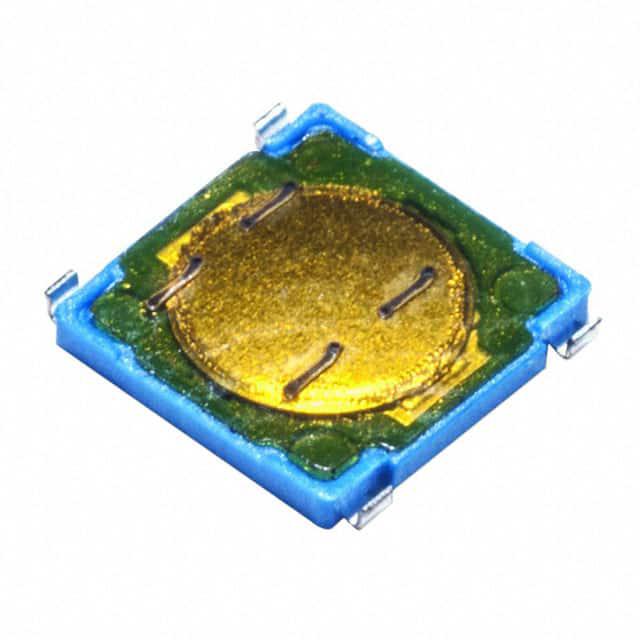

C&K 轻触开关 PTS530GN055SMTRLFS

PTS530GN055SMTRLFS概述


    产品简介


    产品类型:Tactile Switches(触摸开关)
    主要功能:该系列产品为超低剖面的表面贴装顶部操作型开关,适用于多种便携式设备和控制面板。它们提供了机械按键触觉反馈,常用于提升用户体验。
    应用领域:
    - MP3播放器配件
    - 蓝牙耳机
    - 遥控器
    - 车库门开启器

    技术参数


    基本参数:
    - 尺寸:4.5 x 4.5 mm
    - 厚度:0.55 mm
    - 动作行程:0.2 mm ± 0.15 mm
    - 操作温度范围:-40°C 至 85°C
    - 电气特性:最大电压 12 VDC;最大直流电流 50 mA
    - 电气绝缘电阻:≥ 100 MΩ
    - 电气击穿强度:250 VAC(1 min)
    - 接触电阻:≤ 100 mΩ
    - 弹跳时间:≤ 10 ms
    工作寿命:
    - 动作次数:100 gf 力度的版本可达 1,000,000 次;600 gf 力度的版本可达 150,000 次。

    产品特点和优势


    独特功能和优势:
    - 极小的外形尺寸,便于安装和节省空间。
    - 高耐久性,提供长达百万次的动作寿命。
    - 提供直观的触觉反馈,增强用户体验。
    - 符合RoHS标准,环保无铅。
    - 支持多种不同的终端配置(Gullwing),适应不同的焊接工艺。

    应用案例和使用建议


    应用案例:
    - 远程控制设备的按键设计通常需要小巧且高可靠的开关。例如,在蓝牙耳机中,这款开关被广泛应用于各种音频设备中,保证了用户的可靠操作体验。
    - 为MP3播放器设计时,可将此开关置于设备的侧面,通过轻触实现歌曲切换等功能。
    使用建议:
    - 在设计PCB布局时,请确保按推荐的PCB布局图进行设计,以避免信号干扰和提升整体耐用性。
    - 在进行大规模生产前,建议先进行小批量测试,以确保产品质量。

    兼容性和支持


    兼容性:
    - 此产品可通过其Gullwing引脚支持表面贴装技术(SMT),并能够兼容多种电路板的设计。
    - 可选的包装方式为Tape & Reel,适用于自动插件设备。
    支持与维护:
    - 生产商提供详细的安装指南和技术文档。
    - 若有任何特殊需求或定制化服务,请联系当地销售代表进行咨询。

    常见问题与解决方案


    问题1:如何正确焊接这些开关?
    - 解决方案:推荐使用红外回流焊接工艺,具体工艺参数可以参考IEC 61760-1标准。
    问题2:该系列开关是否适合汽车应用?
    - 解决方案:虽然该系列目前未获得汽车应用认证,但在部分汽车配件及二三轮车辆应用中非常适用。如需了解更多细节,请联系本地代表。

    总结和推荐


    综上所述,PTS530系列触摸开关具有极高的可靠性和耐用性,同时兼具良好的操作体验,适用于多种消费电子产品和工业控制场合。该产品的小巧体积和高动作次数使其在市场上具备强大的竞争优势。我们强烈推荐使用此产品,并认为其在众多应用中均能提供卓越的表现。
    通过上述内容的介绍,可以看出PTS530系列触摸开关不仅具有出色的性能和广泛应用的潜力,还结合了现代电子设备对小型化和高效能的需求。无论是对于研发工程师还是采购决策者来说,PTS530都是一个值得考虑的优秀选择。

PTS530GN055SMTRLFS参数

参数
电压额定值 12V(DC)
执行器高度 550μm
执行器行程 200μm
机械寿命 1000000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 4.5mm*4.5mm*550μm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS530GN055SMTRLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS530GN055SMTRLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS530GN055SMTRLFS PTS530GN055SMTRLFS数据手册

PTS530GN055SMTRLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
