BTN K03 90

产品分类: 轻触开关
厂牌: C&K

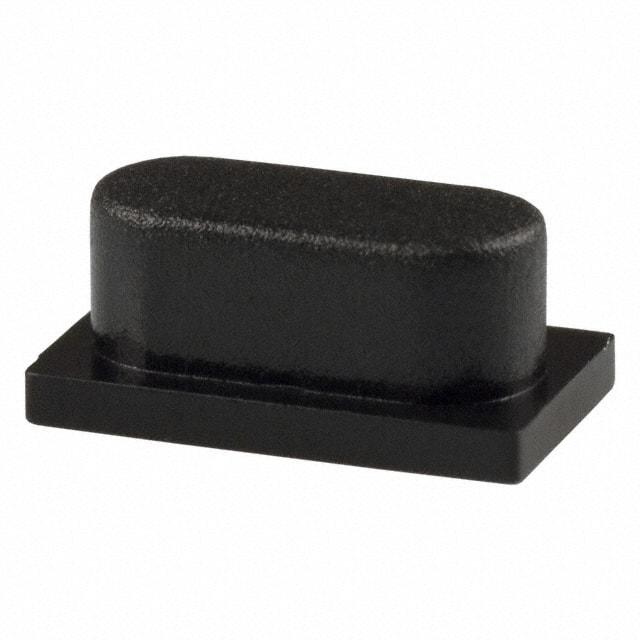

产品描述: C & K 按钮帽, 钮扣, 黑色, 使用于KSA 和 KSL 系列密封轻触开关
供应商型号: 3275748
供应商: element14
标准整包数: 1
C&K 轻触开关 BTN K03 90

BTN K03 90概述


    产品简介


    CK开关公司的密封型轻触开关(KSA & KSL系列)是一种专为自动或手动插入设计的电子元器件。这类开关具有独特的顶压或侧面操作方式,并且提供了多种不同类型的按钮帽,以适应不同的应用需求。产品符合RoHS标准,确保环保要求。这些开关主要用于汽车、工业及电信网络等领域,凭借其高可靠性、紧凑尺寸和灵活的应用特性,成为市场上备受欢迎的选择之一。

    技术参数


    - 机械参数
    - 操作力: 1.3 N (130克),100,000次;1.3 N (130克),1,000,000次;3 N (300克),100,000次;5 N (500克),100,000次;3 N (300克),500,000次
    - 操作寿命: 视具体型号而定,范围从100,000次到1,000,000次
    - 按钮行程: 视具体型号而定,范围在0.5mm至0.7mm之间
    - 电气参数
    - 接触材料: 银或金
    - 最大功率: 1 VA (银);0.2 VA (金)
    - 最大电压: 32 VDC (银和金)
    - 最小电压: 20 mV (银和金)
    - 最大电流: 50 mA (银);10 mA (金)
    - 最小电流: 1 mA (银和金)
    - 绝缘电阻: ≥ 10^9 Ω
    - 介质强度: 250 Vrms
    - 接触电阻: ≤ 100mΩ
    - 弹跳时间: ≤ 1 ms
    - 环境参数
    - 工作温度: -40°C 至 85°C (银);-40°C 至 125°C (金)
    - 存储温度: -40°C 至 85°C (银);-55°C 至 125°C (金)

    产品特点和优势


    - 顶压或侧面操作: 提供灵活的操作方式,适用于各种复杂的应用环境。
    - 多种按钮选择: 丰富的按钮选项使得安装更加简便,可根据客户需求进行定制。
    - 自保持机构: 采用拱形端子,确保产品长期稳定工作。
    - 防尘防水设计: 达到IP60密封等级,有效防止灰尘和水分侵入。
    - 兼容RoHS: 符合环保标准,无铅制造,保障安全健康。

    应用案例和使用建议


    KSA & KSL系列开关广泛应用于汽车、工业及电信网络等领域。例如,在汽车内部使用这种开关可以提供可靠的信号反馈,用于控制座椅位置调整、空调系统操作等。对于工业控制系统来说,这些开关能承受高强度的操作并具有出色的耐用性。
    使用建议:
    - 在选择具体型号时,根据实际需求来确定所需的操作力、按钮颜色及安装方式。
    - 确保正确的安装位置以避免不必要的压力,这有助于延长开关的使用寿命。

    兼容性和支持


    - 兼容性: 可以与其他合适的电子元件配合使用。
    - 包装形式: 手动插入可选择批量包装,自动插入则选择管装方式。
    - 售后支持: 详询当地销售代表获取进一步的支持和信息。

    常见问题与解决方案


    1. 问题:开关触点出现氧化现象。
    - 解决办法:定期清洁触点,使用无水酒精擦拭。

    2. 问题:长时间使用后操作力增大。
    - 解决办法:更换新的弹簧部件或整个开关单元。

    3. 问题:接头连接不稳定。
    - 解决办法:检查焊接质量或重新焊接。

    总结和推荐


    综上所述,CK开关公司的KSA & KSL系列密封型轻触开关具备优异的技术性能和广泛的适用范围,是市场上极具竞争力的产品之一。我们强烈推荐给需要高性能、高可靠性的应用场景。如果您有任何疑问或需要更详细的信息,请联系我们的销售代表。

BTN K03 90参数

参数
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -
长*宽*高 9.5mm*5.6mm*4mm
安装方式 滑入式
零件状态 在售
包装方式 散装

BTN K03 90厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

BTN K03 90数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K BTN K03 90 BTN K03 90数据手册

BTN K03 90封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6418
10+ ¥ 2.5602
25+ ¥ 2.499
50+ ¥ 2.4378
100+ ¥ 2.3766
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.64
