ATP19-SL4-612-M0DE-03Q

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,平头,按钮 On-On DPDT 圆形-19.20(Dia) 500000Cycles 28V 250V 绿色 50000Cycles 3A(AC/DC) 焊接安装,面板安装
供应商型号: UA-ATP19-SL4-612-M0DE-03Q
供应商: 海外现货
标准整包数: 40

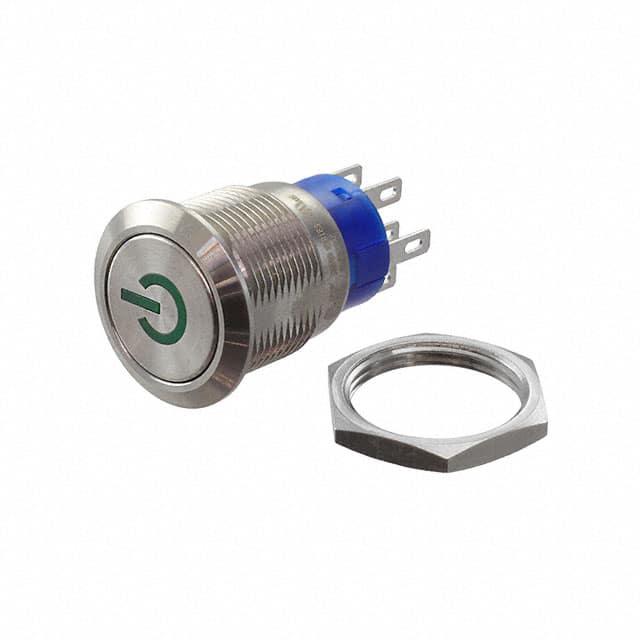

C&K 按钮开关 ATP19-SL4-612-M0DE-03Q

ATP19-SL4-612-M0DE-03Q概述

    # 电子元器件产品技术手册:CK Switches ATP19系列防暴密封按钮开关

    产品简介


    CK Switches ATP19系列防暴密封按钮开关是一款适用于多种工业控制面板的高性能按钮开关。该产品提供常开(NO)和常闭(NC)两种接触配置,可用于各种控制面板,如停车场系统、交通灯控制系统、电梯、通信设备以及安全报警系统等。

    技术参数


    尺寸参数
    - 直径:约15.50 mm(0.61 英寸)
    - 高度:约33.3 mm(1.31 英寸)
    规格和工作条件
    - 工作温度范围:-20°C 到 +55°C
    - 防护等级:IP67 / IK10(不锈钢套管)
    - 额定电压:最大250VAC / 28VDC
    - 额定电流:最大5A/250VAC 或 3A/28VDC
    电气性能
    - 接触电阻:最大50 mΩ @ 1A 12VDC
    - 绝缘电阻:最小1,000 MΩ @ 500 VDC
    - 耐压强度:2,000 V RMS @ 海平面
    - 机械寿命:常闭 500,000 次,常开 1,000,000 次
    - 电气寿命:满载条件下 50,000 次
    材料
    - 外壳:不锈钢、镀镍黄铜、铝合金
    - 基座:PBT (UL 94-A0)、PC (UL 94-V2)
    - 操作杆:PC (UL 94-V2),不锈钢、镀镍黄铜、铝合金
    - 内部组件:聚甲醛(POM) / 聚酰胺(PA66)
    - 弹簧:钢
    - 密封圈:硅胶

    产品特点和优势


    CK Switches ATP19系列按钮开关具备以下优势:
    - 多样性:提供常闭和常开选项,以及不同颜色的LED指示灯。
    - 高耐用性:机械寿命高达100万次,电气寿命为5万次。
    - 高防护等级:具备IP67和IK10等级的防护能力,适合恶劣环境。
    - 快速安装:通过前板螺纹安装方式,方便快捷。

    应用案例和使用建议


    典型应用
    - 停车场系统:用于控制停车道闸的开启和关闭。
    - 工业仪表:用于各种工业设备的操作控制。
    - 电梯/自动扶梯:提供紧急停止或手动控制功能。
    - 通信设备:用于控制开关或报警装置。
    使用建议
    - 环境选择:根据实际使用环境选择合适的材料,例如在潮湿环境下可选用不锈钢材质。
    - 电路设计:确保电路接线符合产品规范,避免过载。

    兼容性和支持


    - 兼容性:ATP19系列按钮开关具有多种安装方式和颜色选择,易于与其他电子设备兼容。
    - 技术支持:制造商提供详细的安装手册和技术支持,如有特殊需求可通过客服咨询。

    常见问题与解决方案


    1. 问题:如何安装开关?
    - 解决方案:按照说明书中的安装指南,采用前板螺纹安装方式进行安装。
    2. 问题:产品出现故障怎么办?
    - 解决方案:请首先检查接线是否正确,若问题仍未解决,请联系客户服务获取进一步的技术支持。

    总结和推荐


    CK Switches ATP19系列防暴密封按钮开关凭借其出色的机械和电气性能、多样化的设计选项和高防护等级,使其成为各种工业控制面板的理想选择。其多功能性和可靠性使得它在各种严苛环境中都能稳定运行。强烈推荐在需要高可靠性和耐用性的场合使用本产品。

ATP19-SL4-612-M0DE-03Q参数

参数
机械寿命 500000Cycles
开关功能 On-On
开关配置 DPDT
执行器类型 圆形,平头,按钮
电流额定值 3A(AC/DC)
最大交流触点电压 250V
电气寿命 50000Cycles
指示颜色 绿色
面板开孔尺寸 圆形-19.20(Dia)
最大直流触点电压 28V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

ATP19-SL4-612-M0DE-03Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ATP19-SL4-612-M0DE-03Q数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K ATP19-SL4-612-M0DE-03Q ATP19-SL4-612-M0DE-03Q数据手册

ATP19-SL4-612-M0DE-03Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
