F1202

产品分类: 按钮开关
厂牌: C&K

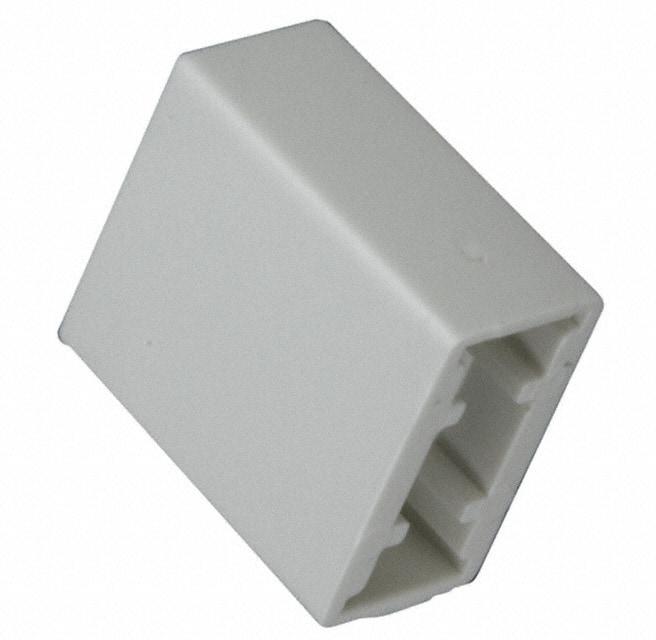

产品描述: Switch Access Solid Button Push Button Switch
供应商型号: N-F1202
供应商: 云汉优选
标准整包数: 1
C&K 按钮开关 F1202

F1202概述

    电子元器件产品技术手册:CK Switches F 系列按钮开关

    产品简介


    CK Switches F 系列按钮开关是专为音频选择、数字设备接口及医疗设备接口等领域设计的多功能开关。该系列开关具有高达10个触点模块、多种触点终端选项和多种安装及开关组合配置,使其在各类应用中表现出色。此外,它符合RoHS标准,环保且可持续。

    技术参数


    - 切换功率: 银制触点,最大交流/直流:50VA/15W;金制触点,最大交流/直流:1VA/300mW。
    - 切换电压: 银制触点,最大交流/直流:125/30V;金制触点,最大交流/直流:50/30V。
    - 切换电流: 银制触点,最大交流/直流:0.5A/0.5A;金制触点,最大交流/直流:0.04A/0.01A。
    - 载流能力: 最大d87u = 20°C时,银制触点<2A,金制触点<0.5A。
    - 介电强度: 在50Hz条件下,1分钟内:机壳/触点≥1500V;触点之间≥1500V。
    - 操作寿命: “OA/EE”(24V/200mA)>105次操作;“GR”>3.5x10⁴次操作。
    - 接触电阻: 初始时典型值≤10mΩ,最大值20mΩ;操作后≤100mΩ。
    - 绝缘电阻: 触点间≥10⁹Ω;机壳与触点间≥10⁹Ω。
    - 电容: 触点间≤0.7pF(f=10kHz)。
    - 总行程/锁止行程: 4.7mm/3.3mm。
    - 工作温度范围: -40°C至70°C。

    产品特点和优势


    - 多极性设计:最多可达10极/模块,提供更灵活的电路设计。
    - 多种终端和配置:可选的触点终端和安装方式满足不同需求。
    - 机械指示按钮:便于用户直观了解开关状态。
    - 环保材料:符合RoHS标准,减少环境污染。
    - 耐用性高:长寿命操作寿命确保长期使用可靠。

    应用案例和使用建议


    - 音频选择:用于音响系统,确保信号的准确切换。
    - 数字设备接口:适合于需要频繁操作的电子设备,如路由器和服务器。
    - 医疗设备接口:适用于手术室、急救车等医疗场合,确保安全可靠的操作。
    使用建议:在安装前确认开关与设备的兼容性;对于频繁使用的设备,建议定期检查并更换以保持最佳性能。

    兼容性和支持


    所有型号和选项均符合RoHS标准,并且是互操作的。如果需要特定或定制开关,请联系客户服务中心获取更多信息。CK Switches还提供全面的客户服务和支持,确保用户能够获得最佳体验。

    常见问题与解决方案


    - 问题1:如何更换按钮?
    - 解决方案:按钮应在“OFF”非锁定位置时进行更换。

    - 问题2:如何确保开关的正确安装?
    - 解决方案:确保开关按照制造商的指导手册进行安装,并注意接线和连接的安全性。

    总结和推荐


    CK Switches F 系列按钮开关以其卓越的技术参数、广泛的应用范围和可靠的性能,在众多行业中有着广泛的应用。特别适合需要高可靠性、稳定性的场合。建议在选择和使用时充分考虑具体应用的需求,并咨询专业技术人员以确保最佳效果。
    综上所述,推荐使用CK Switches F 系列按钮开关,相信您会对其性能感到满意。

F1202参数

参数
最大交流触点电压 -
开关配置 -
机械寿命 -
开关功能 -
指示颜色 -
执行器类型 -
电流额定值 -
面板开孔尺寸 -
电气寿命 -
最大直流触点电压 -
长*宽*高 9.78mm*5.51mm*11.18mm
安装方式 卡扣安装,按扣安装
零件状态 在售
包装方式 散装

F1202厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

F1202数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K F1202 F1202数据手册

F1202封装设计

查看详情并下载
Symbol
Footprint
3D Model
