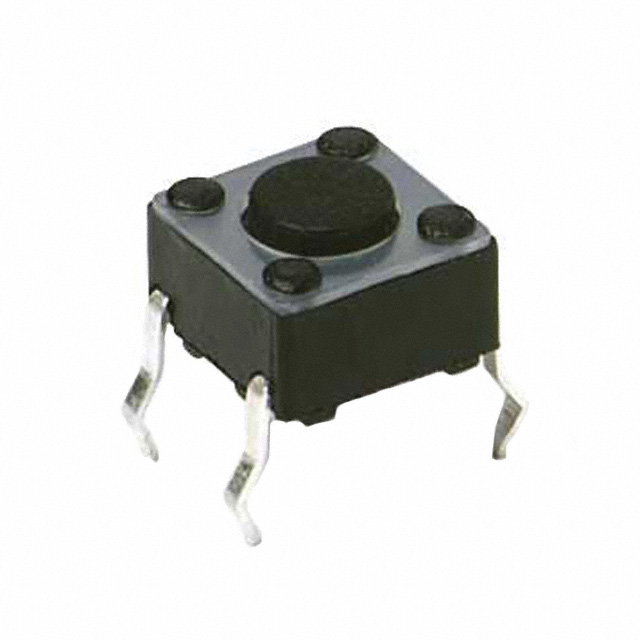

PTS645TM432LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 100000Cycles 50mA 4.3mm 通孔安装 6mm*6mm*4.3mm
供应商型号: 611-PTS645TM43LFS
供应商: Mouser
标准整包数: 1
C&K 轻触开关 PTS645TM432LFS

PTS645TM432LFS概述

    电子元器件产品技术手册:PTS645系列6毫米轻触开关

    产品简介


    PTS645系列是CK Switches公司生产的轻触开关,采用6毫米紧凑设计,具有多种形状和尺寸的致动器(按钮),适用于广泛的消费类产品、仪器仪表、计算机产品和工业应用。该系列开关具备不同类型的终止方式(直式、直式带ESD引脚和垂直式)和多种致动力选项,以满足不同的应用需求。

    技术参数


    | 类别 | 参数 | 值 |
    |
    | 终止类型 | 直式(S)、直式带ESD引脚(T)、垂直式(V) | - |
    | 按钮高度 | 4.3mm、5.0mm、7.0mm、7.3mm、9.5mm、13.0mm | 见具体图表 |
    | 按钮形状 | 圆形、方形 | - |
    | 按钮力 | 130克、160克、200克、260克 | - |
    | 开关寿命 | ≥100,000次操作 | - |
    | 接触额定值 | 50mA @ 12V DC | - |
    | 绝缘电阻 | ≥10^11Ω | - |
    | 工作温度范围 | -20°C至60°C | - |

    产品特点和优势


    - 紧凑设计:6 x 6毫米的小巧尺寸,适用于空间有限的应用场合。
    - 多种选择:提供不同高度和形状的按钮,以及不同力道的选择。
    - 环保认证:RoHS合规,适用于绿色产品设计。
    - 耐用性强:达到100,000次操作的寿命,保证长时间的稳定使用。

    应用案例和使用建议


    - 消费类产品:用于遥控器、游戏控制器等便携式电子设备。
    - 仪器仪表:适合作为仪器面板上的控制按钮。
    - 计算机产品:可应用于键盘或其他输入设备。
    - 工业应用:在自动化控制系统中作为紧急停止按钮或指示灯按钮。
    使用建议:在安装时确保按钮与面板完美贴合,减少松动现象;建议采用适当的焊接工艺以保证可靠连接。

    兼容性和支持


    - 兼容性:与标准PCB板相兼容,适合各种表面贴装和通孔组装方式。
    - 支持与维护:厂商提供详细的安装指南和技术支持服务,如需更多信息,可联系客户服务。

    常见问题与解决方案


    - Q: 开关不响应怎么办?
    - A: 确认是否正确安装,并检查接线是否正常。
    - Q: 开关操作次数少于预期怎么办?
    - A: 检查是否存在机械故障,更换损坏的部件。

    总结和推荐


    PTS645系列轻触开关以其紧凑的设计、丰富的选择和高性能,在市场上具有很强的竞争优势。它不仅适用于消费电子产品,还广泛应用于工业和计算机等领域。鉴于其高可靠性及稳定性,我强烈推荐使用这款产品。
    通过上述内容可以看出,PTS645系列轻触开关是一款高效可靠的电子元件,非常适合需要高精度控制的应用场合。

PTS645TM432LFS参数

参数
电压额定值 12V(DC)
执行器高度 4.3mm
执行器行程 -
机械寿命 100000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 6mm*6mm*4.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PTS645TM432LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS645TM432LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS645TM432LFS PTS645TM432LFS数据手册

PTS645TM432LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
