首页  >  产品百科  >  D501J12S215PQA

D501J12S215PQA

产品分类: 翘板开关
厂牌: C&K
产品描述: On-On SPDT 10000Cycles 插件 卡入式安装,按扣安装,面板安装 20.83mm(长度)*25.98mm(高度)
供应商型号: N-D501J12S215PQA
供应商: 云汉优选
标准整包数: 1

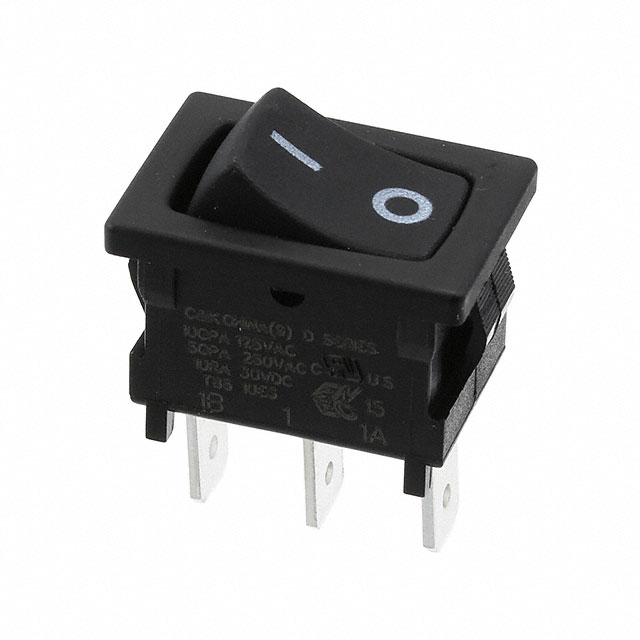

C&K 翘板开关 D501J12S215PQA

D501J12S215PQA概述

    CK Switches D Series Miniature Snap-in Power Rocker Switch

    产品简介


    CK Switches的D系列微型插入式电源摇杆开关是专为小型家电、计算机及其外围设备以及医疗仪器设计的小巧型组件。这些开关具备瞬时和维持模式选择,可适应多种不同的应用场景,为用户提供可靠的操作体验。其特色在于易于安装的PC和快接端子设计,以及防止意外触发的嵌入式支架(仅部分型号提供)。此外,该产品符合RoHS标准,并提供了镀金选项以满足特定需求。

    技术参数


    | 参数 | 值 |

    | 联系额定值 | D101, D102, D103, D105, D108, D201, D202, D203:一般用途GP
    4 A @ 125 VAC, 50/60 Hz, T85,10,000 周期
    2 A @ 250 VAC, 50/60 Hz, T85,10,000 周期
    4 A @ 30 VDC,T85,10,000 周期
    D501, D502, D503, D508, D601, D602, D608:一般用途GP
    10 A @ 125 VAC, 50/60 Hz, T85,10,000 周期
    5 A @ 250 VAC, 50/60 Hz, T85,10,000 周期
    10 A @ 30 VDC,T85,10,000 周期 |
    | 电气寿命 | 10,000 次周期 |
    | 绝缘电阻 | ≥10^9Ω |
    | 工作温度范围 | -30°C 至 +65°C |

    产品特点和优势


    1. 瞬时和维持模式:支持用户选择操作模式,适合多种应用场景。
    2. 多样的安装方式:提供快速连接端子和PC插孔,简化了安装过程。
    3. RoHS合规:确保产品环保,满足国际市场要求。
    4. 耐用性:镀银的移动和固定触点,增强电气接触的稳定性和耐用性。
    5. 防误触设计:某些型号配备嵌入式支架,有效防止意外操作。

    应用案例和使用建议


    这些开关广泛应用于小家电、计算机及其外围设备以及医疗仪器等领域。在使用过程中,用户可以根据具体的应用场景选择合适的接触材料。例如,在需要频繁操作的应用场合,如控制台和面板上,可以选用镀金触点以延长使用寿命。建议在安装前仔细检查产品规格,确保其满足所应用的设备要求。

    兼容性和支持


    D系列摇杆开关的接触材料和终止方式具有高度灵活性,能够与市场上大多数电子设备兼容。厂商提供详细的客户服务和支持,以便用户获得及时的技术咨询和定制化服务。

    常见问题与解决方案


    1. 问题:开关无法正常工作。
    解决方案:首先检查接线是否正确且牢固,确保终端接触良好。如果问题依旧,联系客服检查是否有内部故障。
    2. 问题:开关温度过高。
    解决方案:确认是否过载,并适当降低负载;如持续高温,需检查散热情况并更换更合适的产品型号。

    总结和推荐


    CK Switches的D系列微型插入式电源摇杆开关以其小巧的设计、广泛的适用性和高可靠性,成为众多设备的理想选择。其独特的功能和广泛的适用性使其在市场上具有较强的竞争力。推荐给那些需要高性能开关的用户,尤其是对于应用在家电和医疗设备中非常实用。

D501J12S215PQA参数

参数
开关配置 SPDT
触点样式 -
电流额定值 -
电气寿命 10000Cycles
机械寿命 -
开关功能 On-On
指示颜色 -
长*宽*高 20.83mm(长度)*25.98mm(高度)
通用封装 插件
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

D501J12S215PQA厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

D501J12S215PQA数据手册

厂牌 PDF简要描述 下载
C&K 翘板开关 C&K D501J12S215PQA D501J12S215PQA数据手册

D501J12S215PQA封装设计

查看详情并下载
Symbol
Footprint
3D Model
