PNP8S5T2C03QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,按钮 On-Mom SPDT 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) SPDT 焊接安装,面板安装 22.95mm(高度)
供应商型号: N-PNP8S5T2C03QE
供应商: 云汉优选
标准整包数: 1

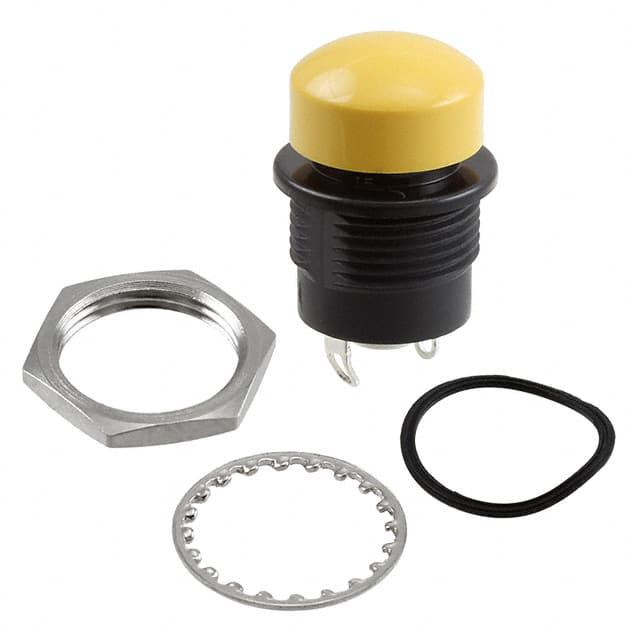

C&K 按钮开关 PNP8S5T2C03QE

PNP8S5T2C03QE概述


    产品简介


    CK Switches PNP系列密封式按钮开关
    CK Switches的PNP系列密封式按钮开关是一种专为恶劣环境设计的工业级电子元件。该开关主要用于控制面板、重载设备、工业仪器等多种场合。它提供多种颜色选择,并可根据需求定制不同的终端类型和线缆长度。PNP系列开关具有良好的防水防尘性能(IP68),能够在极端条件下正常工作。

    技术参数


    机械参数
    - 操作寿命:1,000,000次循环
    - 总行程:最大2mm
    - 操作点:0.9 ± 0.25mm
    - 超行程:最小0.25mm
    - 操作力:3N ± 1.5N,或8N ± 1.5N
    - 振动:最大10-500Hz,10g
    - 冲击:最大50g,11ms锯齿波形
    电气参数
    - 接触额定值:
    - 选项“Q”银材质:5A/32VDC(电阻性负载,25,000次循环)
    - 选项“G”镀金银材质:10mA/5VDC(电阻性负载,1,000,000次循环)
    - 绝缘强度:1000V AC,持续1分钟
    - 绝缘电阻:1GΩ @ 500V DC
    - 初始接触电阻:最大50mΩ(不带引线)
    - 跳动时间:<5ms
    材料参数
    - 外壳:聚对苯二甲酸丁二醇酯(PBT)/聚碳酸酯(PC)
    - 底座:PBT
    - 盖子:PBT
    - 按钮:PBT
    - 内部密封:硅橡胶
    - 端子:铜银镍复合材料,银镀层
    - 可移动触点:铜合金,镀金银
    - 端子密封:环氧树脂
    操作环境
    - 工作温度:-40°C 至 +85°C
    - 防静电保护:最小15kV
    - 密封等级:IP68

    产品特点和优势


    - 即时反馈:采用Snap-Action技术,确保操作者能够获得明确的反馈信号。
    - 坚固耐用:具备IP68密封等级,可在极端环境中使用,使用寿命长达1,000,000次循环。
    - 多种配置选项:提供多种颜色、终端类型及线缆长度,以满足不同应用需求。
    - 环保合规:符合RoHS标准,适用于全球市场。

    应用案例和使用建议


    典型应用
    - 控制手柄:用于重型机械的手动控制。
    - 车辆面板:应用于工程机械和越野车辆上的控制面板。
    - 工业仪器:在自动化生产线上的仪器上安装。
    - 升降机控制:电梯及自动扶梯上的安全控制开关。
    - 输送系统控制:用于输送机的控制系统。
    使用建议
    - 选择正确的操作力选项,以适应不同应用场景的需求。
    - 为提高设备的耐用性和安全性,建议在安装时使用密封垫片和锁紧螺母。
    - 在特殊环境下使用时,建议定期检查开关的密封性能。

    兼容性和支持


    兼容性
    - PNP系列密封式按钮开关具有高度兼容性,可与其他标准电气组件无缝集成。
    - 该产品可配合多种外壳风格和线缆终端类型使用。
    支持与维护
    - CK Switches提供全面的技术支持和售后服务,包括产品咨询、定制服务和售后维护。
    - 用户可以通过联系客服获取特定型号或定制产品的详细信息和技术指导。

    常见问题与解决方案


    问题1:开关在频繁操作下出现故障。
    - 解决方法:检查是否选择了适合实际操作频率的操作力选项;确认安装是否正确,避免过度拧紧造成损坏。
    问题2:开关无法准确触发。
    - 解决方法:检查按钮的位置和操作力是否在规定的范围内;确保内部密封件完好无损。
    问题3:开关在潮湿环境下工作不稳定。
    - 解决方法:确认密封件的状态,更换老化或破损的密封件;检查安装是否牢固,避免水分侵入。

    总结和推荐


    综上所述,CK Switches的PNP系列密封式按钮开关凭借其高可靠性和广泛的适用性,在各种恶劣环境下的应用表现尤为出色。其具备的多种配置选项和优秀的兼容性使其成为市场上极具竞争力的产品之一。我们强烈推荐这一产品给需要高性能工业控制开关的应用场合。无论是在重工机械还是工业自动化领域,该开关都能提供稳定可靠的解决方案。

PNP8S5T2C03QE参数

参数
指示颜色 -
机械寿命 1000000Cycles
面板开孔尺寸 圆形-12.30(Dia)
最大交流触点电压 -
电气寿命 25000Cycles
执行器类型 圆形,按钮
开关功能 On-Mom
电流额定值 5A(DC)
最大直流触点电压 32V
开关配置 SPDT
长*宽*高 22.95mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

PNP8S5T2C03QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PNP8S5T2C03QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K PNP8S5T2C03QE PNP8S5T2C03QE数据手册

PNP8S5T2C03QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.0346 ¥ 93.7941
25+ $ 10.5266 ¥ 89.4761
49+ $ 10.2204 ¥ 86.8734
100+ $ 10.0266 ¥ 85.2261
150+ $ 9.8328 ¥ 83.5788
库存: 498
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 937.94
