V80212SS05QE

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-On (Line Voltage Selector) 30V 125V 未指定 面板安装
供应商型号: 611-V80212SS05QE
供应商: Mouser
标准整包数: 1

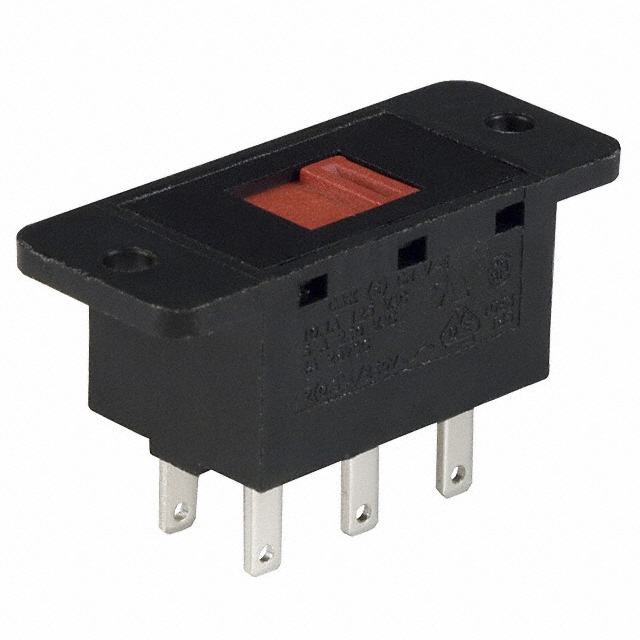

C&K 滑动开关 V80212SS05QE

V80212SS05QE概述

    ISlide I-33 V 系列功率线电压选择滑动开关技术手册

    1. 产品简介


    ISlide I-33 V系列是一款专为家电和其他电力控制设备设计的功率线电压选择滑动开关。它的主要功能是允许用户通过简单的滑动操作来切换不同的电源电压等级。这种开关广泛应用于家用电器、工业控制系统及其它需要精细电压控制的场合。

    2. 技术参数


    - 接触额定值:10 A @ 125 V AC(50/60 Hz,T85),5 A @ 250 V AC(50/60 Hz,T85),2 A(0.5)@ 250 V AC(50/60 Hz,T85),4 RA @ 30 V DC(T85)
    - 电气寿命:全负载条件下可进行10,000次通断循环
    - 接触电阻:典型初始值低于10 mΩ(2-4 V DC,100 mA条件下)
    - 绝缘电阻:最小值为10^9 Ω
    - 介电强度:最小值为1000 VRMS(海平面)
    - 工作温度范围:-30°C 至 +85°C
    - 安装方式:面板安装(带安装耳)、垂直PC板穿孔安装、直角PC板穿孔安装、直角面板安装(带安装耳)

    3. 产品特点和优势


    ISlide I-33 V系列的主要优势在于其高电流承载能力和广泛的电压适应性。此外,该系列开关采用符合RoHS标准的材料制造,确保环保无害。这些特点使得它在复杂和恶劣的工作环境中表现出色,满足工业应用的各种需求。

    4. 应用案例和使用建议


    - 家用电器:在冰箱、洗衣机等家电设备中,可以通过切换不同电压等级来调整工作模式,实现节能和高效运行。
    - 工业控制系统:在自动化生产线中,这种开关可以用于切换不同阶段的操作电压,提高系统的灵活性和可靠性。

    使用建议:确保在安装时选择正确的安装方式,如使用带安装耳的面板安装方式以增强稳定性。对于高负载应用,建议定期检查开关的接触情况以确保其正常工作。

    5. 兼容性和支持


    - 兼容性:与所有类型的PCB安装兼容,但不适用于面板安装(带安装耳)的方式。所有型号均兼容标准的快速连接终端(05)和PC板穿孔终端(02和08)。
    - 支持:提供全面的技术支持,包括用户手册、安装指南和技术咨询服务。如有特定需求或定制选项,可联系客户服务部门获取更多帮助。

    6. 常见问题与解决方案


    - 问题:开关接触不良
    - 解决方案:清洁开关的触点,确保触点表面无尘垢和氧化层。必要时更换新的开关。
    - 问题:安装不稳定
    - 解决方案:确认所选安装方式正确,且固定部件均已牢固安装到位。检查是否有足够的安装空间并重新安装。

    7. 总结和推荐


    ISlide I-33 V系列是一款高度可靠的功率线电压选择滑动开关,具有高电流承载能力、广泛的电压适应性和优越的电气性能。其多样的安装方式使其适用于多种应用场景,特别适合需要精细电压控制的工业控制系统和家用电器。总的来说,我们强烈推荐这款产品给需要高效、可靠电压控制解决方案的应用场景。

V80212SS05QE参数

参数
最大直流触点电压 30V
触点时间 未指定
电流额定值 -
电压额定值 30V(DC)
执行器长度 -
机械寿命 -
开关功能 On-On (Line Voltage Selector)
最大交流触点电压 125V
安装方式 面板安装
零件状态 在售
包装方式 散装,托盘

V80212SS05QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V80212SS05QE数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V80212SS05QE V80212SS05QE数据手册

V80212SS05QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.212 ¥ 86.2914
10+ $ 8.69 ¥ 73.4305
25+ $ 7.8192 ¥ 66.0722
50+ $ 7.0956 ¥ 59.9578
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 86.29
