PTS815SJK250SMTRLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 2.5N 50000Cycles 200μm 2.5mm SMD 贴片安装,黏合安装 4.2mm*3.2mm*2.5mm
供应商型号: 26M-PTS815SJK250SMTRLFS
供应商: 云汉优选
标准整包数: 1

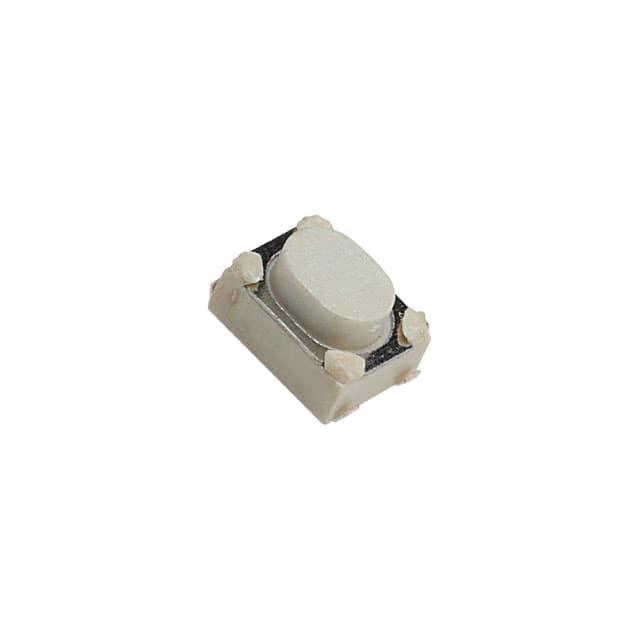

C&K 轻触开关 PTS815SJK250SMTRLFS

PTS815SJK250SMTRLFS概述

    B-33 Tactile Switch 技术手册

    产品简介


    B-33是一款小型化的表面贴装(SMT)顶动式微动开关,主要用于物联网设备、智能家居和遥控器等应用。它具备小巧紧凑的设计和多种操作力选择,可以适应不同的应用场景需求。

    技术参数


    - 尺寸:4.2 x 3.2 mm (长度 x 宽度)
    - 厚度:2.5 mm
    - 最大电压:12 VDC
    - 最大电流:50 mA(直流)
    - 绝缘电阻:≥ 100 MΩ
    - 接触电阻:≤ 100 mΩ 初始
    - 电介质强度:250 Vac (1分钟)
    - 操作力:180 gF(白色按钮),250 gF(白色按钮),400 gF(黑色按钮)
    - 行程:0.20 mm ± 0.1 mm
    - 弹跳时间:≤ 10 ms
    - 操作温度范围:-20°C 至 70°C

    产品特点和优势


    - 小体积设计:4.2 x 3.2 mm的紧凑尺寸使其易于安装在空间有限的应用中。
    - 多种操作力选择:提供180 gF、250 gF和400 gF三种操作力选择,以满足不同用户的需求。
    - 高可靠性:具备良好的绝缘和接触性能,确保长期稳定运行。
    - 耐温性强:能够在较宽的操作温度范围内可靠工作,适用于各种环境条件。

    应用案例和使用建议


    - IoT设备:适用于智能门锁、智能照明系统等需要远程控制的设备。
    - 智能家居:适合用于智能窗帘控制器、电视遥控器等。
    - 远程控制系统:如无线鼠标、游戏手柄等。
    使用建议:
    - 在安装时注意保持适当的焊接温度,以避免对开关造成损坏。
    - 在高振动环境下使用时,建议增加额外的固定措施,防止因振动导致误动作。

    兼容性和支持


    - 兼容性:B-33具有SMT类型的引脚,可以与标准的SMT贴装设备兼容使用。
    - 支持和服务:如果您需要特定型号或自定义选项,请咨询当地的代表或客户服务部门获取帮助。

    常见问题与解决方案


    - 问题1:开关频繁出现误动作。
    - 解决方案:检查安装位置是否处于振动环境中,并考虑增加固定措施。

    - 问题2:无法正常触发开关。
    - 解决方案:确认操作力是否符合要求,以及焊接质量是否良好。

    总结和推荐


    B-33 Tactile Switch以其紧凑的设计、可靠的性能和广泛的应用场景,在物联网设备、智能家居等领域表现出色。建议在需要高可靠性的小型开关应用中优先考虑这款产品。

PTS815SJK250SMTRLFS参数

参数
机械寿命 50000Cycles
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 2.5mm
执行器行程 200μm
长*宽*高 4.2mm*3.2mm*2.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS815SJK250SMTRLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS815SJK250SMTRLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS815SJK250SMTRLFS PTS815SJK250SMTRLFS数据手册

PTS815SJK250SMTRLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6
10+ ¥ 0.5455
100+ ¥ 0.4615
500+ ¥ 0.411
1000+ ¥ 0.3846
库存: 3000
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.6
