首页  >  产品百科  >  PNP3N0D2Y03QE

PNP3N0D2Y03QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 帽盖 Off-Mom SPST-NO 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) 焊接安装,面板安装
供应商型号: N-PNP3N0D2Y03QE
供应商: 云汉优选
标准整包数: 1

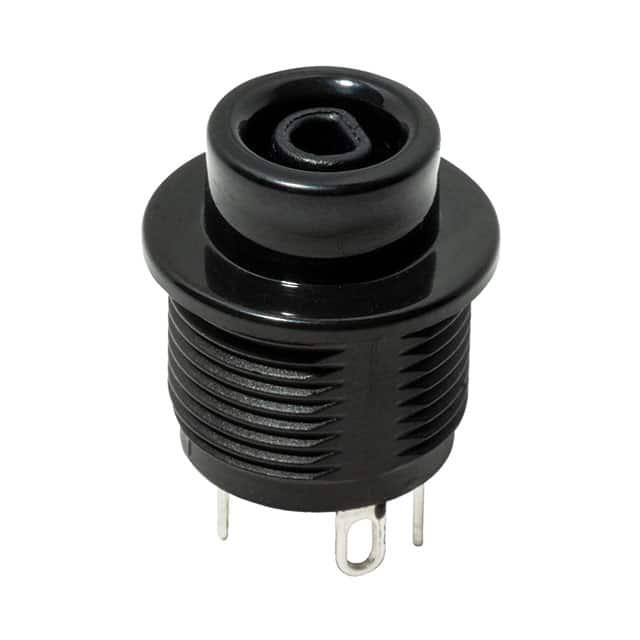

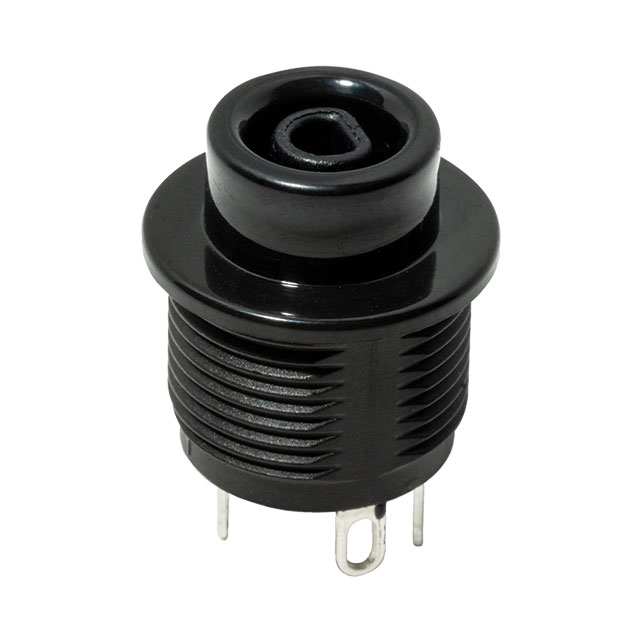

C&K 按钮开关 PNP3N0D2Y03QE

PNP3N0D2Y03QE概述


    产品简介


    CKSwitches公司推出的A系列密封式按钮开关(型号:A-153)是一款高性能的工业控制元器件,专为恶劣环境下的可靠操作而设计。此款按钮开关提供多种颜色和配置选项,广泛应用于控制手柄、越野面板、重型设备、工业仪器、升降机和传送带控制系统等领域。

    技术参数


    - 开关功能:单极单掷(SPST),单极双掷(SPDT)双断触点(Form Z),常开(NO)和常闭(NC)
    - 安装方式:螺纹前装
    - 机械寿命:1,000,000次操作
    - 总行程:最大2mm
    - 操作点:0.9 ± 0.25mm
    - 过行程:最小0.25mm
    - 操作力:3N ± 1.5N,8N ± 1.5N
    - 振动耐受性:最大10-500Hz,10g
    - 冲击耐受性:最大50g,11ms锯齿波形
    - 接触额定值:
    - 选项“Q”银质:5A/32V DC(25,000次循环)
    - 选项“G”镀金银质:10mA/5V DC(1,000,000次循环)
    - 绝缘电阻:≥1GΩ @ 500V DC
    - 初始接触电阻:≤50mΩ(不带线头)

    产品特点和优势


    - 瞬时动作:提供明确的触觉反馈,提高用户的使用体验。
    - 高密封性:IP68防护等级,确保开关在恶劣环境中长期稳定运行。
    - 长寿命:超过1,000,000次的操作寿命,降低维护成本。
    - 多风格外壳:提供标准螺纹安装和圆顶盖等多种外壳选项,满足不同需求。
    - 多种端子类型:可选的端子类型和线材选项增加了产品的灵活性和适用范围。

    应用案例和使用建议


    典型应用包括控制手柄、越野车辆面板、重型设备、工业仪器、电梯及传送带控制系统等。为了确保最佳性能,建议在安装过程中遵循以下步骤:
    - 确保面板切口尺寸准确以避免松动。
    - 使用适当的紧固件固定开关,避免因震动导致松动。
    - 根据具体应用选择合适的接触材料(银或镀金银)。

    兼容性和支持


    CKSwitches公司提供了全面的支持,包括产品手册、在线技术支持和现场安装指导。此外,用户可以联系客户服务中心获得关于定制开关的具体信息。产品的各个组件均为标准部件,易于维护和更换。

    常见问题与解决方案


    - 问题1:如何确定正确的型号?
    - 解决方案:根据所需的开关功能(SPST或SPDT)、触点材料(银或镀金银)和外壳样式(螺纹或圆顶盖)进行选择。

    - 问题2:如何判断是否需要额外的防水保护?
    - 解决方案:检查产品的工作环境是否有水汽或液体存在,如果存在,则建议增加额外的防水措施。

    总结和推荐


    CKSwitches A系列密封式按钮开关凭借其出色的机械和电气性能,能够广泛应用于各种恶劣环境。其显著的优点在于超长的使用寿命、高密封性和良好的用户体验。对于寻求高性能且可靠控制开关的工业用户来说,这是一个极佳的选择。总体而言,我们强烈推荐使用这款产品,尤其是那些需要在苛刻条件下工作的场合。

PNP3N0D2Y03QE参数

参数
电气寿命 25000Cycles
最大交流触点电压 -
最大直流触点电压 32V
执行器类型 帽盖
指示颜色 -
机械寿命 1000000Cycles
面板开孔尺寸 圆形-12.30(Dia)
电流额定值 5A(DC)
开关功能 Off-Mom
开关配置 SPST-NO
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

PNP3N0D2Y03QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PNP3N0D2Y03QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K PNP3N0D2Y03QE PNP3N0D2Y03QE数据手册

PNP3N0D2Y03QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.1796 ¥ 78.0266
30+ $ 8.755 ¥ 74.4175
60+ $ 8.5068 ¥ 72.3078
库存: 80
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1170.39
