7101K19A3BE

产品分类: 拨动开关
厂牌: C&K
产品描述: 20V(DC) On-On 100000Cycles 20V 20V 18.59mm 通孔安装
供应商型号: 7101K19A3BE
供应商: Master
标准整包数: 5

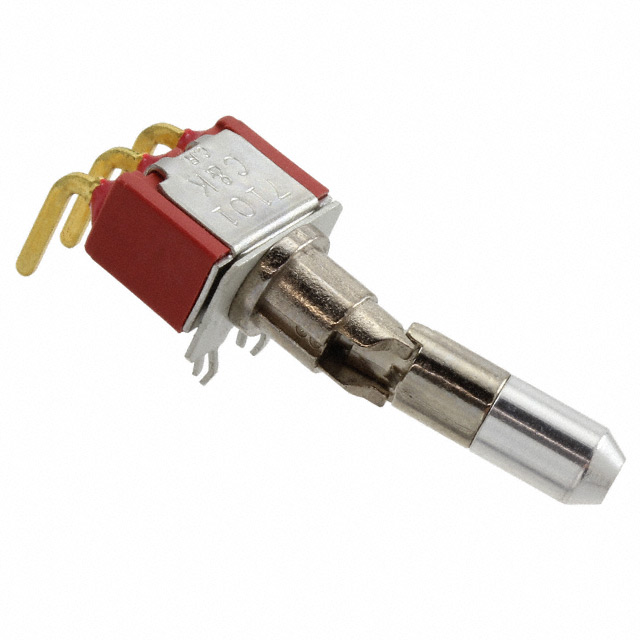

C&K 拨动开关 7101K19A3BE

7101K19A3BE概述

    CK系列微型拨动开关
    CK系列微型拨动开关(7000 Series)是一系列高度可配置且耐用的开关产品,适用于多种电信、仪表及医疗设备等应用场景。这些开关提供了多极和多位置选项,使其在不同环境中都能表现出色。以下是关于CK系列微型拨动开关的详细介绍:

    1. 产品简介


    CK系列微型拨动开关提供单极、双极和四极选项,具有多种致动器和终止方式。这类开关特别适用于对紧凑性和可靠性要求高的应用场合,如电信、仪表和医疗设备等。

    2. 技术参数


    - 接触额定值: B材质:最大0.4VA @ 20V AC或DC;Q材质:最大5AMPS @ 120V AC或28V DC;2AMPS @ 250V AC。更多信息参见页F-15。
    - 电寿命: 7X01和UX1型号:满载下100,000次开关周期;其他型号:40,000次开关周期。
    - 接触电阻: 银和金镀层接点典型值<10mΩ @ 2-4V DC,100mA。
    - 绝缘电阻: 最小10^9Ω。
    - 耐压强度: 海平面处最小1000Vrms。
    - 工作温度: -30°C到85°C。
    - 焊接能力: 符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)。

    3. 产品特点和优势


    - 多极和多位置选项: 可以根据需求定制不同的极数和位置。
    - 宽泛的致动器和终止方式选择: 提供多样化的安装方式,以适应各种应用场景。
    - 环氧终端密封兼容底部清洗: 具备优秀的密封性能,满足严苛的清洁要求。
    - RoHS合规模型: 适合环保要求严格的应用环境。

    4. 应用案例和使用建议


    - 电信应用: 用于路由器和交换机的电源控制,确保稳定的电流供应。
    - 医疗设备: 用于医疗器械内部电路的控制,提高可靠性和安全性。
    - 仪器仪表: 作为精密测量仪器中的关键组件,保证测量精度和系统稳定性。

    5. 兼容性和支持


    - 兼容性: 本系列产品与多种材料兼容,包括标准铜合金、银和金。
    - 支持和维护: 厂商提供全方位的技术支持,包括安装指导和售后维修服务。对于特殊或定制型号,用户可以联系客服中心获取详细信息。

    6. 常见问题与解决方案


    - 问题: 接触不良
    - 解决: 检查接触面是否干净,如有必要,重新涂镀金或银材质。
    - 问题: 焊接不良
    - 解决: 使用正确的焊接技术和设备进行焊接,确保焊接点牢固可靠。

    7. 总结和推荐


    CK系列微型拨动开关以其多样化的配置、可靠的性能和广泛的适用范围在市场上脱颖而出。其独特的设计和出色的品质使其成为电信、医疗设备和仪器仪表等领域的理想选择。因此,我们强烈推荐使用这款产品。

7101K19A3BE参数

参数
电流额定值 -
电压额定值 20V(DC)
执行器长度 18.59mm
机械寿命 100000Cycles
开关功能 On-On
指示颜色 -
最大交流触点电压 20V
最大直流触点电压 20V
安装方式 通孔安装
零件状态 在售
包装方式 散装

7101K19A3BE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7101K19A3BE数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7101K19A3BE 7101K19A3BE数据手册

7101K19A3BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 14.3226 ¥ 119.0865
25+ $ 11.9246 ¥ 99.1481
80+ $ 11.5328 ¥ 95.8397
160+ $ 11.4151 ¥ 93.4783
320+ $ 11.2885 ¥ 92.4416
560+ $ 11.2358 ¥ 92.0096
1040+ $ 11.2358 ¥ 92.0096
库存: 33
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 595.43
