DS-09005-02 RP

产品分类: 限位开关
厂牌: C&K
产品描述: Off-Mom SPST-NO 0.5N 100000Cycles 通孔安装 10mm(长度)*6.6mm(高度)
供应商型号:
供应商:
标准整包数: 0

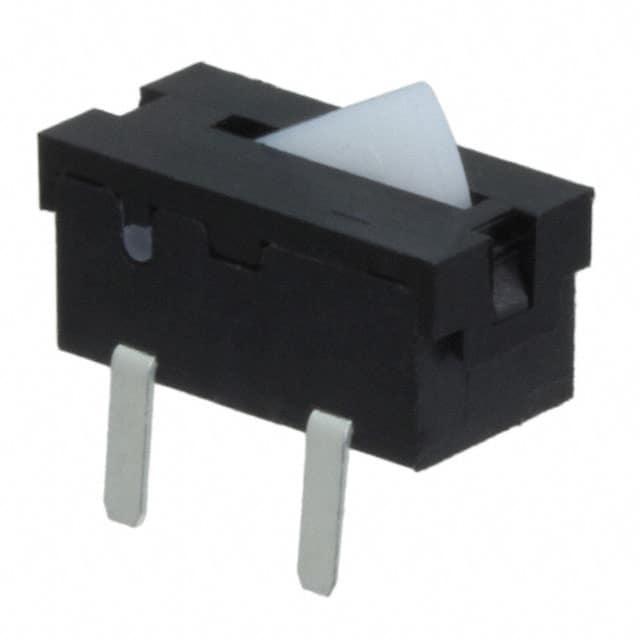

C&K 限位开关 DS-09005-02 RP

DS-09005-02 RP概述

    CK Switches DS 系列探测开关技术手册

    产品简介


    CK Switches 的 DS 系列探测开关提供多种类型的机械运动检测解决方案。这些开关被广泛应用于计算机外围设备、办公设备、消费电子产品、家用电器、音频及视频设备等领域。每个型号的开关都具有独特的设计和技术参数,以满足不同的应用需求。

    技术参数


    | 参数 | DS-02005 | DS-02005-A | DS-21805 | DS-203-A | DS-040-02 | DS-080 | DS-09005-02 RP |

    | 接触形式 | SPST, NO | SPDT | SPST, NO | SPST | SPDT | SPDT | SPST |
    | 接触额定值 | 100mA @ 30VDC | 5mA @ 5VDC | 0.1A @ 16VDC | 100mA @ 30VDC | 100mA @ 30VDC | 100mA @ 30VDC | 1mA @ 5VDC |
    | 操作寿命 | 50,000 cycles | 100,000 cycles| 20,000 cycles | 50,000 cycles | 20,000 cycles | 20,000 cycles | 100,000 cycles |
    | 操作力 | 50gf max. | 36gf | 30gf ± 15gf | 36gf | 30gf ± 20gf | 30gf ± 20gf | 50gf max. |
    | 预行程 | 0.7mm | 0.70mm | 0.90 ± 0.20mm | 0.70 +0.20/-0.40mm | 2.0 ± 0.40mm | 2.0 ± 0.40mm | 4.5 ± 0.2mm |
    | 总行程 | 2.6mm | 2.20mm | 2.2mm | 3.8mm | 2.2mm | 2.2mm | 4.5mm |
    | 初始接触电阻 | 1Ω max. | 1Ω max. | 40mΩ max. | 1Ω max. | 200mΩ max. | 200mΩ max. | 500mΩ max. |
    | 绝缘电阻 | 100MΩ @ 100VDC 60s | 100MΩ @ 250VDC 60s | 100MΩ @ 250VDC 60s | 50MΩ @ 250VDC 60s | 10MΩ @ 250VDC 60s | 10MΩ @ 250VDC 60s | 100MΩ @ 500VDC 60s |
    | 工作温度范围 | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C |

    产品特点和优势


    - 紧凑设计:占用空间小,适用于紧凑型设备。
    - 低操作力:易于操作,尤其适合需要轻触式操作的应用。
    - 高可靠性:长使用寿命,确保在各种环境下持续稳定工作。
    - 左/右选项:便于根据应用需求选择合适的方向。
    - 直角选项:适用于需要特定安装角度的应用场合。

    应用案例和使用建议


    - 计算机外围设备:例如键盘和鼠标中的检测开关,确保按压反馈及时准确。
    - 办公设备:复印机和打印机中的位置传感器,确保打印纸张正确对齐。
    - 消费电子产品:遥控器中的按钮开关,确保按键手感良好且耐用。
    使用建议:
    - 在设计电路时,请考虑开关的工作电压和电流要求。
    - 确保开关的总行程与设备内部空间匹配,避免机械冲突。
    - 对于关键应用,请结合环境条件选择合适的绝缘材料。

    兼容性和支持


    - 兼容性:该系列开关与大多数标准电子元器件兼容,方便集成到现有的电路板设计中。
    - 技术支持:CK Switches 提供全面的技术支持,包括应用咨询和故障排查服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查连接线路是否完好,重新焊接或更换导线。 |
    | 开关触发后无反应 | 清理开关触点上的灰尘或杂质,确保接触良好。 |
    | 开关寿命短 | 使用过程中请注意避免超载,遵循推荐的操作条件。 |

    总结和推荐


    CK Switches 的 DS 系列探测开关凭借其紧凑设计、高可靠性和多样化选择,成为各种应用场景下的理想选择。无论是日常办公设备还是复杂工业控制系统,这款开关都能提供稳定的检测性能和良好的用户体验。因此,强烈推荐使用该系列产品。

DS-09005-02 RP参数

参数
执行器角度 -
电流额定值 -
电气寿命 100000Cycles
机械寿命 -
最小行程 -
操作力 0.5N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 10mm(长度)*6.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

DS-09005-02 RP厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

DS-09005-02 RP数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K DS-09005-02 RP DS-09005-02 RP数据手册

DS-09005-02 RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
