KSC701G LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J 形弯曲接端, 尺寸 6.8 x 6.8mm, 表面, 单刀单掷
供应商型号: 3780579
供应商: 海外现货
标准整包数: 1

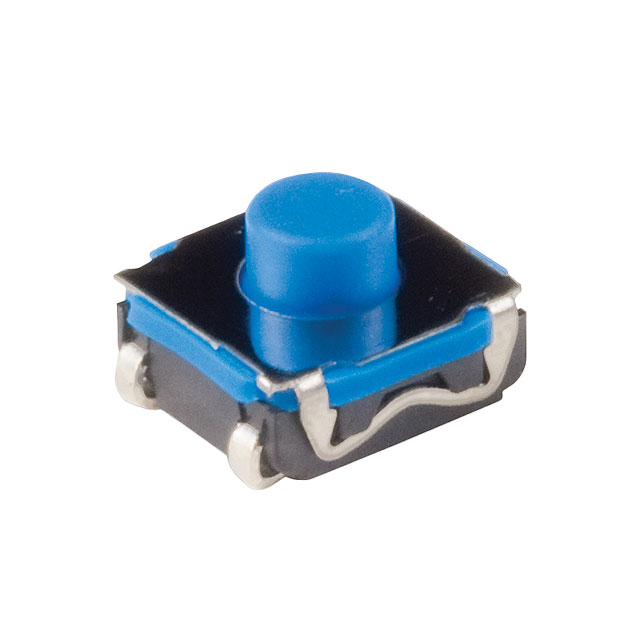

C&K 轻触开关 KSC701G LFS

KSC701G LFS概述


    产品简介


    CK Components 的 KSC 系列按钮开关专为表面贴装技术(SMT)设计,是一款密封型轻触开关。这种开关被广泛应用于汽车、手机、工业电子设备、网络基础设施及电梯等领域。它提供多种高度选择,并且具有IP67防护等级(除KSC5型号外为IP50)。KSC系列轻触开关具备出色的机械稳定性和耐用性,能够满足严苛的使用环境要求。

    技术参数


    | 参数 | 银镀层 | 金镀层 |
    |
    | 功能 | 瞬动 | 瞬动 |
    | 接触方式 | 单刀单掷 | 单刀单掷 |
    | 终端类型 | J弯脚/鸥翼式 | J弯脚/鸥翼式 |
    | 密封性 | IP67 | IP67 |
    | 操作温度范围 | -40°C 至 85°C | -40°C 至 125°C |
    | 存储温度范围 | -55°C 至 85°C | -55°C 至 125°C |
    | 最大功率 | 1 VA | 0.2 VA |
    | 最高电压 | 32 VDC | 32 VDC |
    | 最低电压 | 20 mV | 20 mV |
    | 最大电流 | 50 mA | 10 mA |
    | 最小电流 | 1 mA | 0.1 mA |
    | 绝缘电阻(100 V) | ≥ 10M Ω | ≥ 10M Ω |

    产品特点和优势


    1. 精确的操作力和行程:KSC系列提供了多个操作力选项(如1.6 N、2.25 N、3.9 N),并确保稳定的操作力和行程,保证开关的一致性和可靠性。
    2. 高防护等级:IP67防护等级确保在严苛环境下的耐久性和防尘防水能力,适用于恶劣条件下的应用。
    3. 多变的高度和终端类型:支持多种高度(2.5 mm至7.7 mm)和终端类型(J弯脚/鸥翼式),可以灵活适应不同的PCB布局需求。
    4. 可靠的操作寿命:开关的设计确保高可靠性,KSC7型号的操作寿命可达数百万次,符合严格的工业标准。
    5. 积极的手感反馈:通过精心设计的接触机制,确保开关在操作时提供明确的手感反馈,提升用户体验。

    应用案例和使用建议


    应用案例
    - 汽车仪表盘按钮:KSC系列开关在汽车内部经常用于仪表盘按钮、空调控制面板等。
    - 手机按键:KSC系列开关以其耐用性和小体积,适用于手机上的音量调节键、电源键等。
    使用建议
    - 在选择开关时,应根据具体应用场景的环境因素(如温度、湿度)选择合适的银或金镀层。
    - 考虑到开关的工作频率和负载,选择合适的操作力以避免因过度操作导致的磨损。
    - 在装配过程中,注意焊接温度和时间,避免过高的温度对开关造成损伤。KSC系列建议使用稍活化助焊剂,焊接时间不超过5秒。

    兼容性和支持


    KSC系列轻触开关与市场上主流的SMT兼容,并且供应商提供了详细的焊接指南,以帮助用户正确安装和使用这些开关。此外,该产品还提供一系列不同高度和终端类型的组合,以适应不同的安装需求。如果需要其他定制选项,用户可以联系客户服务中心获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作力不一致 | 检查焊接质量和焊接助焊剂的选择,确保焊接温度和时间控制得当。|
    | 开关失效 | 更换损坏的开关,并确认安装正确无误。|
    | 开关手感反馈不明显 | 检查是否有异物阻碍或调整操作力设置,确保符合产品手册的要求。|

    总结和推荐


    KSC系列轻触开关凭借其高防护等级、耐用的操作寿命和广泛的适用性,在多个应用领域展现出强大的竞争力。它不仅提供了灵活的操作力选项,还能适应各种恶劣环境条件。对于寻求高品质轻触开关的用户而言,KSC系列是理想的选择。我们强烈推荐此产品用于需要高性能轻触开关的应用场景。

KSC701G LFS参数

参数
执行器高度 4.3mm
执行器行程 300μm
机械寿命 5000000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
长*宽*高 6.2mm*6.2mm*4.3mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSC701G LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC701G LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC701G LFS KSC701G LFS数据手册

KSC701G LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
