V80102SS05Q

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-Off 30V 125V 未指定 7.36mm 面板安装 41mm(长度)*30.11mm(高度)
供应商型号: N-V80102SS05Q
供应商: 云汉优选
标准整包数: 1

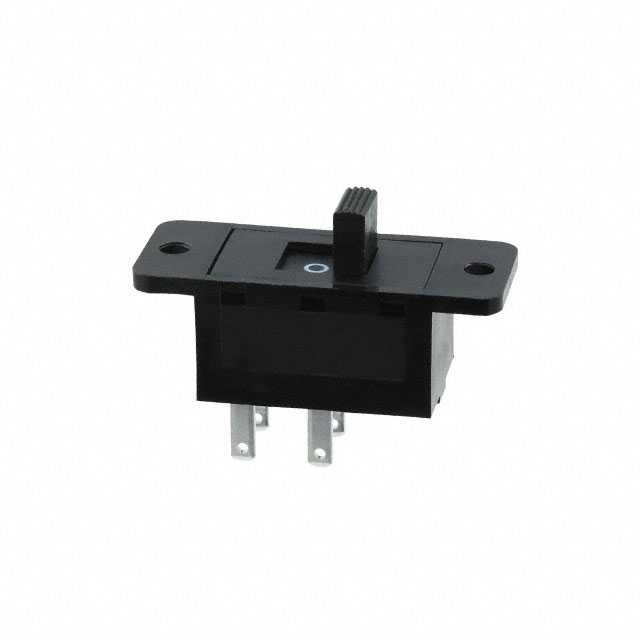

C&K 滑动开关 V80102SS05Q

V80102SS05Q概述

    ISlide V Series Power & Line Voltage Select Slide Switch

    1. 产品简介


    ISlide V系列是一款专门设计用于家电等领域的功率和线路电压选择开关。该产品提供多种配置选项,满足不同应用需求。其主要功能包括通过滑动操作选择不同的电压等级,适用于家用电器及其他需要电压调节的应用场景。

    2. 技术参数


    ISlide V系列的技术参数如下:
    - 额定电流: 10A @ 125V AC (50/60Hz, T85)
    - 额定电流: 5A @ 250V AC (50/60Hz, T85)
    - 额定电流: 0.5A @ 250V AC (50/60Hz, T85)
    - 直流电流: 4A @ 30V DC (T85)
    - 电气寿命: 10,000次开关周期(满载)
    - 接触电阻: 初始值低于10mΩ(在2-4V DC,100mA条件下)
    - 绝缘电阻: 最小值为1GΩ
    - 耐压强度: 海平面最小值为1,000 Vrms
    - 工作温度范围: -30°C至+85°C
    - 材料:
    - 外壳:6/6尼龙(UL94V-2),黑色
    - 顶部面板:6/6尼龙(UL94V-2),黑色
    - 操作杆:玻璃填充聚酯(UL94V-0),'01'和'02'样式,黑色(标准);'12', '13'和'14'样式,红色(标准)
    - 触点:镀银铜
    - 端子:镀银铜
    - 触点弹簧:琴钢线或不锈钢
    - 端子密封:环氧树脂

    3. 产品特点和优势


    ISlide V系列具有以下独特功能和优势:
    - 高电流额定值: 额定电流高达10A,适用于各种家用电器。
    - 快速连接终端: 提供可选的快速连接终端,方便安装和维护。
    - 耐用性强: 可承受10,000次开关周期,保证长时间稳定运行。
    - 环保认证: 符合RoHS合规标准,符合环保要求。
    - 多种配置: 支持多种操作杆样式、端子类型和面板安装方式,满足多样化需求。

    4. 应用案例和使用建议


    ISlide V系列广泛应用于家用电器中,例如电热水器、空调系统等需要电压选择的设备。建议根据具体应用场景选择合适的操作杆样式和端子类型,以确保最佳的工作效果。
    - 家用电器: 如洗衣机、微波炉等,可以选择带有标记的操作杆,便于识别不同电压档位。
    - 工业设备: 如自动化控制系统,可以选用快速连接终端,便于快速安装和维护。

    5. 兼容性和支持


    ISlide V系列支持多种安装方式,包括面板安装、PC板安装等,适用于不同的应用环境。厂商提供了详尽的技术支持和售后服务,如遇到任何问题可联系客服中心获取帮助。

    6. 常见问题与解决方案


    - 问题: 开关无法正常切换
    - 解决方案: 检查是否有足够的驱动扭矩,确保安装正确。

    - 问题: 接触电阻过高
    - 解决方案: 清洁触点表面,确保无氧化层或其他杂质。

    7. 总结和推荐


    ISlide V系列作为一款高性能的电源和线路电压选择开关,具有广泛的适用性和良好的市场竞争力。它不仅满足了严格的电气规格要求,而且提供了便捷的安装和维护方式。我们强烈推荐在需要电压选择的家用电器和工业设备中使用该产品。

V80102SS05Q参数

参数
开关功能 On-Off
最大交流触点电压 125V
最大直流触点电压 30V
触点时间 未指定
电流额定值 -
电压额定值 30V(DC)
执行器长度 7.36mm
机械寿命 -
长*宽*高 41mm(长度)*30.11mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

V80102SS05Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V80102SS05Q数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V80102SS05Q V80102SS05Q数据手册

V80102SS05Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
