OS202011MA0QN1

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 双刀双掷, 100 mA, (开)-(开)
供应商型号: N-OS202011MA0QN1
供应商: 云汉优选
标准整包数: 1

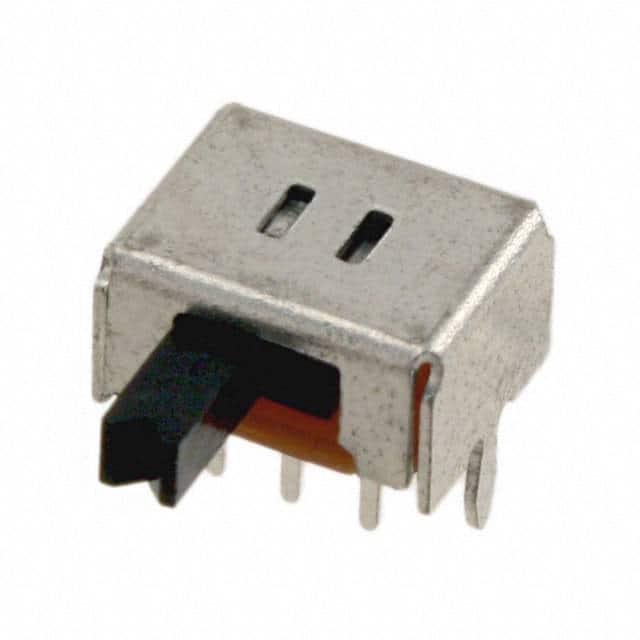

C&K 滑动开关 OS202011MA0QN1

OS202011MA0QN1概述

    OS 系列微型滑动开关技术手册

    产品简介


    OS 系列微型滑动开关是一种小型但功能强大的开关产品,主要用于控制电路的通断。这些开关具有多种结构类型,包括单极双掷(SPDT)、双极双掷(DPDT)和三极三掷(DP3T)等,可以适应不同的应用需求。OS 系列开关主要应用于测试与测量设备、计算机外设及网络产品、消费电子产品等领域。

    技术参数


    - 接触额定值:0.1A 至 0.3A @ 12VDC 至 30VDC
    - 机械与电气寿命:10,000 次循环
    - 接触电阻:20 mΩ 或更小
    - 绝缘电阻:500 VDC 下最小 100 MΩ
    - 介电强度:500 VAC,持续 1 分钟
    - 操作温度范围:–30°C 至 +70°C
    - 安装方式:PC 板安装和面板安装
    - 材料:基座为酚醛树脂,操作柄为标准 POM 黑色材料或高耐温 PA46 黑色材料

    产品特点和优势


    - 多样的操作柄和接线端子:可以满足不同应用场景的需求。
    - 多种安装方式:既可以通过 PC 板安装也可以通过面板安装。
    - 短路或非短路触点选择:提供灵活的触点选项。
    - 符合 RoHS 规范:环保设计,适用于绿色产品。
    - 无卤素材料:降低对环境的影响。

    应用案例和使用建议


    OS 系列微型滑动开关广泛应用于各种场合。例如,在测试与测量设备中,它可以用于切换不同类型的测试信号;在计算机外设及网络产品中,可以用于控制电源状态或数据传输路径;在消费电子产品中,可以作为控制开关来调整功能设置。
    使用建议:
    - 在高温环境下使用时,建议选择带有“C”后缀的型号,以获得更好的温度稳定性。
    - 安装时确保连接可靠,避免接触不良导致的故障。

    兼容性和支持


    - 兼容性:可以与各种电子元器件配合使用,具体兼容性需要根据实际情况进行确认。
    - 厂商支持:CK Components 提供全面的技术支持和售后服务,可以通过客户服务中心获取更多详细信息。

    常见问题与解决方案


    - 问题:开关在长时间使用后接触不良。
    解决方案:定期检查并清洁开关触点,确保接触良好。
    - 问题:操作过程中手感不佳。
    解决方案:检查安装是否正确,确保操作柄能够顺畅移动。


    总结和推荐


    OS 系列微型滑动开关是一款非常实用的产品,以其小巧的设计、可靠的性能和多样化的功能赢得了市场的认可。如果您需要一款可以在多个应用场景中稳定工作的开关产品,OS 系列是一个不错的选择。强烈推荐给那些寻求高性能、高可靠性的工程师和技术人员。

OS202011MA0QN1参数

参数
触点时间 非短路(BBM)
电流额定值 100mA(DC)
电压额定值 12V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 12V
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS202011MA0QN1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS202011MA0QN1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS202011MA0QN1 OS202011MA0QN1数据手册

OS202011MA0QN1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5088 ¥ 4.3248
600+ $ 0.4326 ¥ 3.6771
1000+ $ 0.3672 ¥ 3.1212
库存: 10000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1081.2
