NP8S2D203QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆头,圆形,按钮 On-Mom SPDT 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) SPDT 焊接安装,面板安装
供应商型号: NP8S2D203QE
供应商: Master
标准整包数: 1

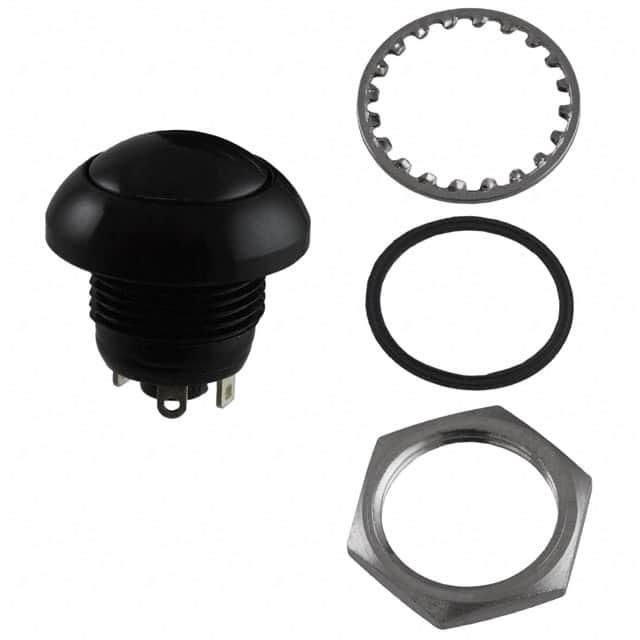

C&K 按钮开关 NP8S2D203QE

NP8S2D203QE概述

    电子元器件产品技术手册

    产品简介


    CK Switches 的 NP 系列密封工业按钮开关(型号 A-118)是一款具备多种特性的紧凑型工业用按钮开关。它广泛应用于恶劣环境、越野、工业、交通和军事等领域。此按钮开关采用先进的密封技术,使其能够在极端条件下稳定运行。

    技术参数


    - 功能:单极双掷(SPDT)双断触点,瞬时动作
    - 接触排列:常闭(N.C.)和常开(N.O.)
    - 安装方式:螺纹前端或后端安装、槽式安装
    - 操作寿命:1,000,000次循环
    - 总行程:1.6 ± 0.15 mm
    - 操作力:8N ± 1.5N
    - 振动测试:10-500 Hz,最大10g
    - 冲击测试:50g,11ms锯齿波
    - 电接触等级:根据选项不同分为两种材质和负载能力
    - 金镀银:10mA/5 VDC(1,000,000次循环)
    - 银:1A/32 VDC电阻负载(100,000次循环),5A/32 VDC电阻负载(25,000次循环)
    - 介电强度:1000 V AC持续1分钟
    - 绝缘电阻:1 GΩ @ 500 VDC
    - 接触电阻:最大50 mΩ(不带引线)
    - 弹跳时间:<5 ms
    - 密封性:IP68等级
    - 工作温度范围:-40°C 至 +85°C
    - 静电放电保护:15KV以上

    产品特点和优势


    NP系列密封工业按钮开关以其卓越的耐用性和稳定性著称。主要特点包括:
    - IP68密封设计:防护灰尘和水浸,适用于恶劣环境。
    - 高机械强度:1,000,000次操作寿命,确保长时间可靠运行。
    - 多款外壳样式:满足不同应用需求,提高灵活性。
    - 支持多种电气特性:适合不同的电气需求,适应性强。
    - 符合RoHS标准:环保材料,保证安全使用。

    应用案例和使用建议


    该按钮开关常用于工业控制、工程机械及户外作业设备。例如,在农业设备上作为紧急停止开关,以确保操作员的安全。对于应用在这些场合,需要考虑以下几点建议:
    - 环境适应性:确保安装位置防水防尘,避免直接暴露于恶劣环境中。
    - 正确选型:选择符合具体应用要求的接触材料和终端类型,如PC连接器等。
    - 维护检查:定期检查按钮开关的工作状态,确保良好的接触和密封性能。

    兼容性和支持


    NP系列按钮开关可以与其他标准硬件配合使用,例如通过螺纹连接固定到面板上。厂商提供全面的技术支持和售后服务,包括用户手册、故障排除指南和定制化解决方案咨询。

    常见问题与解决方案


    - 问题1:按钮按压不顺畅
    - 解决方案:检查是否有灰尘或污垢阻碍了活动部件,必要时进行清洁。
    - 问题2:出现异常声响
    - 解决方案:可能是内部接触不良或磨损,建议更换新的开关单元。
    - 问题3:不能正常触发
    - 解决方案:检查电路连接是否松动或断裂,必要时请专业人员进行检修。

    总结和推荐


    NP系列密封工业按钮开关凭借其出色的耐用性、可靠性以及适应多种恶劣环境的能力,成为众多工业领域的理想选择。如果您需要一款稳定可靠的工业按钮开关,NP系列是您不错的选择。强烈推荐在各种工业控制系统中使用此产品。

NP8S2D203QE参数

参数
电气寿命 25000Cycles
最大直流触点电压 32V
指示颜色 -
执行器类型 圆头,圆形,按钮
开关配置 SPDT
最大交流触点电压 -
机械寿命 1000000Cycles
电流额定值 5A(DC)
面板开孔尺寸 圆形-12.30(Dia)
开关功能 On-Mom
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

NP8S2D203QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

NP8S2D203QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K NP8S2D203QE NP8S2D203QE数据手册

NP8S2D203QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.093 ¥ 212.5377
10+ $ 23.1843 ¥ 192.7679
40+ $ 22.1116 ¥ 183.7516
80+ $ 21.5748 ¥ 176.6757
120+ $ 21.1528 ¥ 173.22
280+ $ 21.0472 ¥ 172.356
520+ $ 21.0472 ¥ 172.356
库存: 240
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 212.53
