首页  >  产品百科  >  956C02000

956C02000

产品分类: 按钮开关
厂牌: C&K

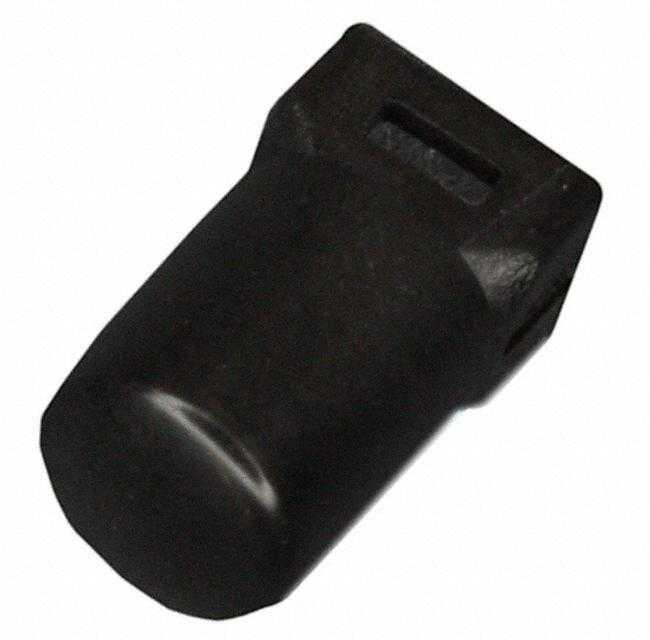

产品描述: Switch Access Round Cap Push Button Switch
供应商型号: UA-956C02000
供应商: 海外现货
标准整包数: 1
C&K 按钮开关 956C02000

956C02000概述

    电子元器件产品技术手册:CK Switches ELUMTM系列带指示灯的按钮开关

    1. 产品简介


    CK Switches推出的ELUMTM系列带指示灯的按钮开关是一款集多种功能于一身的精密电子元件。该产品适用于SPDT(单掷双极)开关,具备可靠的自清洁接触系统,支持表面贴装(SMT)或通孔安装(Thru-hole)。此外,ELUMTM系列支持标准或定制的操作按钮,并提供中央LED照明选项,可实现按压式(Momentary)或锁定式(Latching)操作。该系列产品广泛应用于电信网络设备、汽车电子、消费电子产品、计算机服务器、数据存储系统、专业仪器仪表以及医疗设备等多个领域。

    2. 技术参数


    | 参数 | 描述 |

    | 最大功率 | 3.5 VA |
    | 额定电压范围 | 20 mV - 50 VDC |
    | 额定电流范围 | 0.01 mA - 250 mA |
    | 绝缘强度 | ≥ 250 Vrms |
    | 接触电阻 | ≤ 50 mΩ |
    | 绝缘电阻 | ≥ 10^9 Ω |
    | 弹跳时间 | ≤ 1 ms |
    | 工作温度范围 | -40°C 至 80°C |
    | 存储温度范围 | -40°C 至 80°C |
    | 湿度范围 | 90% R.H. @ 80°C |
    | 操作寿命 | 30,000 循环 |
    | 抗振动性能 | 符合 EIA 186-E 方法 |
    | 机械冲击性能 | 符合 EIA 186-E 方法 12 |
    | 峰值负载承受力 | 40 N 持续 1 分钟不会造成损伤 |
    | 额定切换行程 | 0.067 英寸(1.7 mm) |
    | 锁定行程 | 0.131 英寸(3.6 mm) |
    | 总行程 | 0.200 英寸(5.1 mm) |

    3. 产品特点和优势


    ELUMTM系列按钮开关的特色在于其高度可靠性,采用自清洁接触系统保证长期使用下的接触稳定。同时,其设计精巧,适用于各种高低温环境及湿度条件。特别值得一提的是其长寿命及高抗震抗冲击性能,使它在恶劣环境下也能保持优异表现。LED指示灯功能使得按钮的状态一目了然,便于监控设备运行状态。该产品还支持多种定制选项,如不同的接触材料、按钮样式和LED颜色,以满足不同应用需求。

    4. 应用案例和使用建议


    ELUMTM系列广泛应用于多个领域,如电信网络设备、汽车电子、消费电子等。例如,在电信网络设备中,该按钮开关可以作为关键的控制元件,用于远程控制设备的开关状态;在汽车电子领域,它可用于车辆启动控制,确保安全和可靠的开关操作;而在消费电子领域,它可以作为用户的输入接口,提高人机交互体验。为了获得最佳使用效果,建议在安装时注意避免强烈震动和极端温度环境,同时定期检查LED指示灯状态,确保设备正常运行。

    5. 兼容性和支持


    ELUMTM系列支持标准或定制的SMT或通孔安装方式,适用于不同类型的印刷电路板。此外,该产品提供标准和多种定制选项,包括不同颜色和符号的按钮帽。客户可以通过联系客服获取更多详细信息。制造商提供了完善的技术支持服务,包括售前咨询、售后服务和技术文档下载,帮助用户解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:开关的额定电流范围是多大?
    - 解决方案:ELUMTM系列开关的额定电流范围为0.01 mA至250 mA。
    - 问题:如何安装ELUMTM系列按钮开关?
    - 解决方案:根据需要选择SMT或Thru-hole安装方式,并参考相应的技术文档进行安装。
    - 问题:LED指示灯的工作电压是多少?
    - 解决方案:LED指示灯的工作电压在技术手册中详细列出了具体数值,请查阅相应型号的技术资料。

    7. 总结和推荐


    综上所述,CK Switches的ELUMTM系列带指示灯的按钮开关凭借其出色的性能、多样化的设计以及卓越的可靠性,成为众多应用场合的理想选择。无论是电信设备、汽车电子还是消费电子等领域,该产品均能发挥重要作用。强烈推荐用户在选择类似电子元件时考虑此款产品,以获得更佳的应用体验。

956C02000参数

参数
面板开孔尺寸 -
最大交流触点电压 -
电气寿命 -
最大直流触点电压 -
指示颜色 -
开关配置 -
开关功能 -
电流额定值 -
机械寿命 -
执行器类型 -
长*宽*高 6.86mm(长度)*12.33mm(高度)
安装方式 卡扣安装,按扣安装
应用等级 工业级
零件状态 在售
包装方式 散装

956C02000厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

956C02000数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K 956C02000 956C02000数据手册

956C02000封装设计

查看详情并下载
Symbol
Footprint
3D Model
