PTS820 J25KP SMTR LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: Off-Mom SPST-NO 2.5N 100000Cycles 200μm 2.5mm SMD 贴片安装,黏合安装 3.9mm*2.9mm*2.5mm
供应商型号:
供应商:
标准整包数: 0

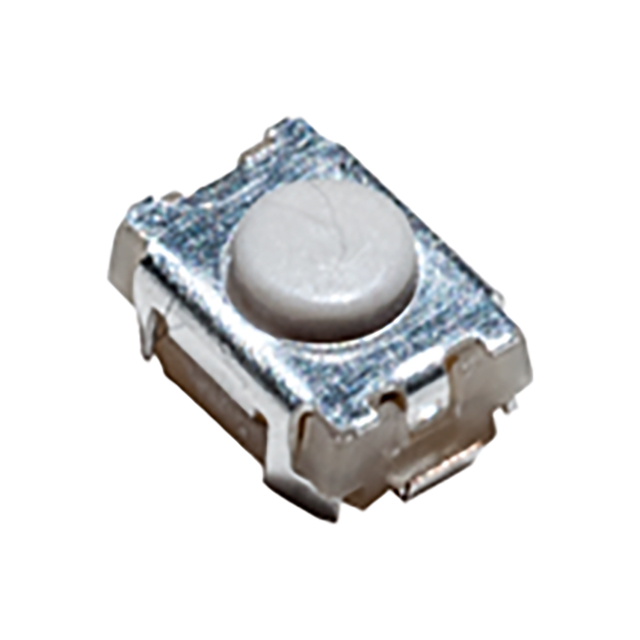

C&K 轻触开关 PTS820 J25KP SMTR LFS

PTS820 J25KP SMTR LFS概述


    产品简介


    产品类型:PT820系列微型表面贴装型(SMT)顶压式触控开关
    主要功能:提供瞬时动作,适用于控制面板、移动设备、遥控器及无钥匙进入系统等。
    应用领域:广泛应用于消费电子、工业自动化、汽车配件等领域。

    技术参数


    | 参数 | 值 |

    | 行程 | 0.2mm ± 0.1mm / -0.05mm |
    | 额定电压 | 12 VDC |
    | 额定电流(直流) | 50 mA |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 触点电阻 | ≤ 100 mΩ |
    | 工作温度范围 | -40˚C 至 85˚C |
    | 弹跳时间 | ≤ 10 ms |
    | 操作寿命(接触周期) | 100,000 到 200,000 次 |

    产品特点和优势


    - 紧凑设计:3.9 x 2.9 mm 的紧凑封装,适合空间受限的应用。
    - 多高度选择:提供 1.5mm、2.0mm 和 2.5mm 三种不同高度版本。
    - 高可靠性:经过严格测试,可承受高达 200,000 次操作循环。
    - 环保:符合RoHS标准,银质电镀,符合无铅要求。

    应用案例和使用建议


    应用案例:
    - 控制面板:用于电器控制板上的微动开关,提升用户体验。
    - 移动设备:如手机或平板电脑上的按钮,提供直观的触摸反馈。
    - 遥控器:通过顶压式触控开关实现简单的操作指令输入。
    - 无钥匙进入系统:为汽车提供便捷的进入方式。
    使用建议:
    - 在选择合适的安装高度时,应根据实际应用的空间需求进行选择。
    - 确保开关与电路板的良好连接,以提高整体可靠性。

    兼容性和支持


    兼容性:
    - 与多种PCB设计兼容,能够适应不同的SMT焊接工艺。
    - 产品包装形式包括带卷式包装,每卷包含 2,300 至 3,000 个组件,便于大批量生产和管理。
    支持和服务:
    - 提供详尽的技术资料和客户服务中心支持。
    - 可咨询当地代表获取特定定制需求的支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不稳定 | 检查焊点和连接是否牢固,确认是否有机械损坏。 |
    | 操作次数未达到预期 | 检查环境条件是否超出工作温度范围,或者是否存在过载现象。 |
    | 接触电阻偏高 | 检查接线是否正确,检查触点表面是否有污垢或氧化层。 |

    总结和推荐


    综合评估:
    - 优点:PT820系列微型SMT顶压式触控开关具有体积小、寿命长、操作稳定等显著优点,非常适合应用于各种空间受限且对耐用性要求高的场合。
    - 推荐使用:对于需要紧凑布局和高可靠性的应用,PT820系列是一个极佳的选择。特别是在控制面板、移动设备和无钥匙进入系统中,它的表现尤为出色。如果您的项目对这些方面有严格要求,PT820系列将是您不可或缺的理想选择。

PTS820 J25KP SMTR LFS参数

参数
电压额定值 -
执行器高度 2.5mm
执行器行程 200μm
机械寿命 100000Cycles
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 3.9mm*2.9mm*2.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS820 J25KP SMTR LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS820 J25KP SMTR LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS820 J25KP SMTR LFS PTS820 J25KP SMTR LFS数据手册

PTS820 J25KP SMTR LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
