MDS6500AL02SR

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.5N 300μm 30000Cycles 30000Cycles 300mA(DC) 贴片安装,黏合安装 8.2mm(长度)*7.65mm(高度)
供应商型号: N-MDS6500AL02SR
供应商: 云汉优选
标准整包数: 1600

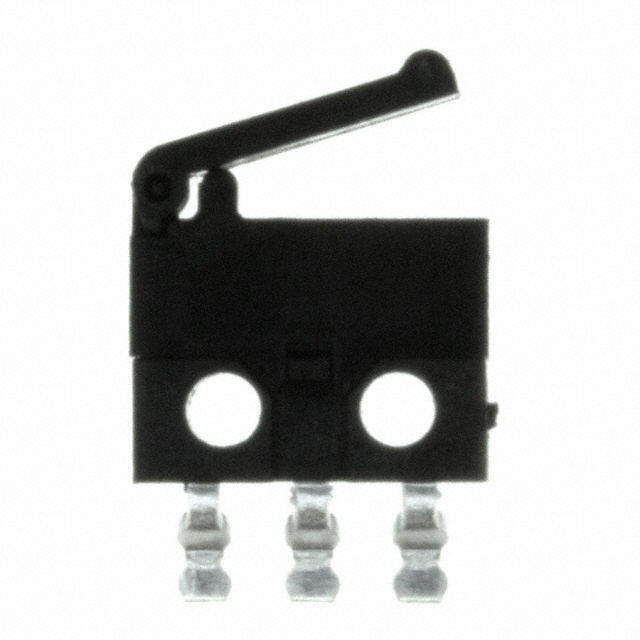

C&K 限位开关 MDS6500AL02SR

MDS6500AL02SR概述

    # CKSwitches MDS系列微型快动检测开关产品概述

    产品简介


    CKSwitches MDS系列微型快动检测开关是一种小型化的电触点开关,适用于多种应用场景。其小巧的外形使其能够在紧凑的空间内实现可靠的电气连接。该系列开关具有出色的触觉反馈(tactile feedback),确保了使用者在操作时的直观体验。这些开关广泛应用于医疗设备、消费电子产品以及ATCA或MicroTCA设备等。

    技术参数


    - 接触额定值:300mA @ 30VDC
    - 机械与电气寿命:30,000次操作
    - 接触电阻:最大100mΩ
    - 工作温度范围:-25°C至+70°C
    - 焊接能力:符合无铅焊料配置文件
    - 包装方式:散装或带卷包装
    - 操作力:最大50g
    - 释放力:最小3g
    - 材料:底座、盖子及操作头均为PA9T材质;活动触点、固定触点及端子为镀银铜合金

    产品特点和优势


    MDS系列开关的特点在于其触感明确且反应迅速,能够为用户提供可靠的触觉反馈。此外,其小尺寸设计使其非常适合空间受限的应用场景。这些开关通过了RoHS认证,确保符合环保标准。垂直或直角的PCB安装选项进一步增强了其多功能性和灵活性,从而扩大了应用范围。

    应用案例和使用建议


    应用案例
    1. 医疗设备:检测设备的存在,如手术器械。
    2. 消费电子产品:作为各种按钮开关,如遥控器和游戏手柄中的开关。
    3. 通信设备:用于ATCA或MicroTCA设备中,实现系统监控和控制。
    使用建议
    - 确保正确选择合适的操作杠杆类型(L02或L03),以满足特定的操作需求。
    - 在安装过程中要注意焊接温度曲线,以确保良好的焊接效果。
    - 鉴于操作力和释放力的要求,务必在设计阶段考虑开关的操作力矩和稳定性。

    兼容性和支持


    MDS系列开关支持垂直和直角PCB安装方式,并可选配SMT(表面贴装技术)安装。此外,它们还符合RoHS要求,确保与环保标准的兼容性。对于具体的定制需求,客户可以通过咨询客服中心获得支持。

    常见问题与解决方案


    1. 问题:如何选择合适的操作杠杆?
    - 解决方案:根据具体应用的需求选择L02(标准操作杠杆)或L03(高操作力杠杆)。例如,如果需要更高的操作力,则应选择L03。
    2. 问题:如何正确焊接开关?
    - 解决方案:参照无铅焊料配置文件进行焊接。确保焊接温度和时间符合制造商的建议。

    总结和推荐


    CKSwitches MDS系列微型快动检测开关是一款高性能的电触点开关,适用于多种严苛的应用场景。其优异的触觉反馈、可靠性以及RoHS合规性使其在市场上具备很强的竞争力。我们强烈推荐这款产品给需要小型化、高性能电触点开关的设计工程师和制造商。

MDS6500AL02SR参数

参数
最小行程 300μm
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 300mA(DC)
电气寿命 30000Cycles
机械寿命 30000Cycles
长*宽*高 8.2mm(长度)*7.65mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MDS6500AL02SR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

MDS6500AL02SR数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K MDS6500AL02SR MDS6500AL02SR数据手册

MDS6500AL02SR封装设计

查看详情并下载
Symbol
Footprint
3D Model
