首页  >  产品百科  >  PTS540JK035SMTRLFS

PTS540JK035SMTRLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, J 形弯曲接端, 尺寸 3.7 x 3.7mm, 表面, 单刀单掷
供应商型号: PTS540JK035SMTRLFS
供应商: Master
标准整包数: 250

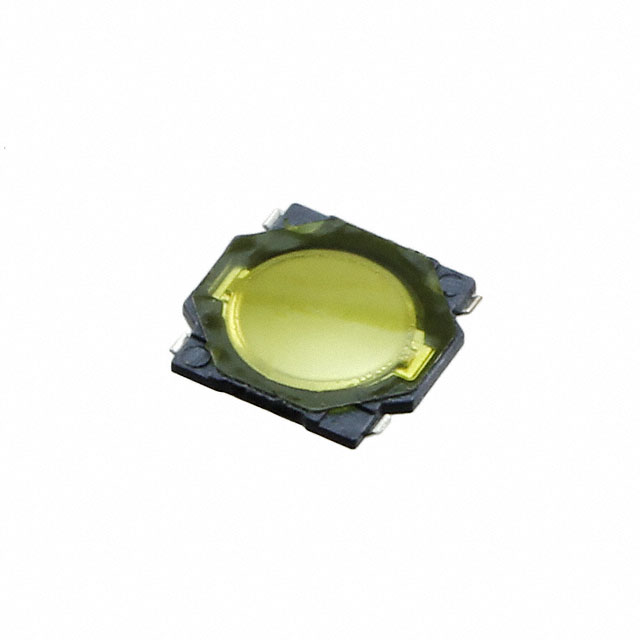

C&K 轻触开关 PTS540JK035SMTRLFS

PTS540JK035SMTRLFS概述

    B-39 超薄表面贴装顶按压式轻触开关

    产品简介


    B-39 系列是由CK Components设计和制造的超薄表面贴装顶按压式轻触开关。这些轻触开关主要用于便携式设备、无线耳机以及遥控装置等领域。它们具有紧凑的设计和可靠的操作性能,使得B-39系列成为了市场上极为受欢迎的选择。

    技术参数


    - 外形尺寸:3.7 x 3.7 mm
    - 厚度:0.35 mm
    - 操作力:160gf / 230gf(取决于具体型号)
    - 电气特性:
    - 最大电压:12 VDC
    - 最大电流:50 mA
    - 接触电阻:≤ 100 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 弹跳时间:≤ 10 ms
    - 机械特性:
    - 操作行程:0.15 mm ± 0.1 mm
    - 工作寿命:500,000次(PTS540 JM035)/ 300,000次(PTS540 JK035)
    - 环境条件:
    - 工作温度:-30˚C 至 85˚C
    - 包装:每个卷带包含10,000个开关,卷带符合EIA 481B标准

    产品特点和优势


    - 紧凑设计:B-39系列采用了仅3.7 x 3.7 mm的紧凑外形设计,这使其成为空间受限应用的理想选择。
    - 高可靠性:该系列开关能够承受高达500,000次的操作,表现出极高的耐久性。
    - 环保材料:采用RoHS认证材料,符合环保要求。
    - 广泛的应用范围:由于其出色的性能和稳定性,B-39系列常用于MP3配件、蓝牙耳机及各类遥控设备。

    应用案例和使用建议


    B-39系列轻触开关适用于多种场合,如便携音乐播放器、智能手环、蓝牙耳机和各种遥控装置。为了确保最佳性能,在安装时请务必遵守以下建议:
    - 正确对齐:在将开关安装到电路板上时,需确保其与电路板对齐以避免操作不稳定。
    - 适当布线:合理规划电路板上的布线,以减少电磁干扰,提高信号传输质量。
    - 环境适应性:尽管B-39系列开关能在-30°C至85°C的环境中稳定运行,但在极端环境下仍需要考虑额外的保护措施。

    兼容性和支持


    B-39系列轻触开关可与其他同类轻触开关或相关组件无缝兼容。CK Components为客户提供详尽的技术支持服务,包括产品定制、咨询和技术指导。此外,若需要特别定制的产品,请联系当地的销售代表进行讨论。

    常见问题与解决方案


    - 问题: 开关长时间使用后出现接触不良。
    - 解决方法: 清洁电路板和开关接点,或更换新的开关。
    - 问题: 按钮按下后无法恢复原位。
    - 解决方法: 确保电路板安装平整,检查是否有异物阻碍按钮弹回。
    - 问题: 开关通电后无反应。
    - 解决方法: 检查电源连接和线路是否正常。

    总结和推荐


    综上所述,B-39系列超薄表面贴装顶按压式轻触开关以其小巧的体积、长寿命以及良好的稳定性而广受好评。特别是对于空间有限但需要可靠按键反馈的应用场合,这款开关无疑是理想之选。强烈推荐给需要这类功能的设计师和工程师们。

PTS540JK035SMTRLFS参数

参数
机械寿命 300000Cycles
操作力 2.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 350μm
执行器行程 150μm
长*宽*高 3.7mm*3.7mm*350μm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS540JK035SMTRLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS540JK035SMTRLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS540JK035SMTRLFS PTS540JK035SMTRLFS数据手册

PTS540JK035SMTRLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.1559 ¥ 1.3208
2500+ $ 0.1456 ¥ 1.2108
5000+ $ 0.1372 ¥ 1.1399
7500+ $ 0.1338 ¥ 1.0903
30000+ $ 0.127 ¥ 1.0402
50000+ $ 0.1251 ¥ 1.0246
100000+ $ 0.1232 ¥ 1.0091
150000+ $ 0.1232 ¥ 1.0091
库存: 15000
起订量: 500 增量: 0
交货地:
最小起订量为:250
合计: ¥ 330.2
