ZMA00A150S06PC

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.49N 1.25mm 300000Cycles 100mA 通孔安装
供应商型号: N-ZMA00A150S06PC
供应商: 云汉优选
标准整包数: 1

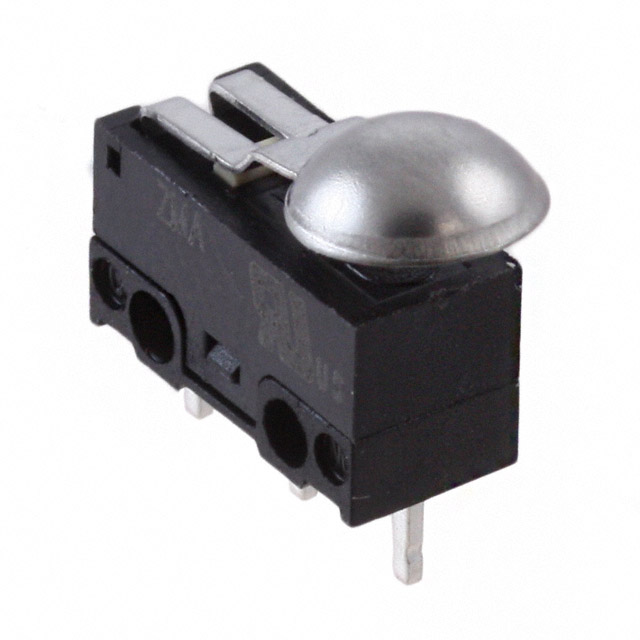

C&K 限位开关 ZMA00A150S06PC

ZMA00A150S06PC概述

    ZMA 系列微型拍合式开关技术手册解读

    产品简介


    ZMA 系列微型拍合式开关是一种紧凑型、高性能的电子元器件,适用于多种工业和消费电子应用。其小巧的设计使其在空间受限的应用中表现出色。该系列开关广泛应用于印刷电路板检测、通信设备、测试仪器、安防系统以及各类消费电子产品中。

    技术参数


    以下是 ZMA 系列开关的主要技术规格:
    - 接触额定值:
    - 3A @ 125V AC / 24V DC
    - 1A @ 125/250V AC / 24V DC
    - 0.1A @ 125V AC / 60V DC
    - 电气寿命:
    - 0.1A 条件下为 300,000 次循环
    - 3A 条件下为 10,000 次循环
    - 机械寿命: 1,000,000 次循环
    - 绝缘电阻: ≥100 MΩ
    - 耐压强度: 500Vrms
    - 工作温度范围: -40°C 至 85°C
    - 操作力: 80 或 150 克

    产品特点和优势


    ZMA 系列开关以其高可靠性、长使用寿命和紧凑设计而著称。其独特的特性包括:
    - 可靠的拍合机制:确保稳定的触点连接。
    - 多样化的终端和致动器选项:适应不同的安装需求。
    - RoHS 合规性:符合环保标准,适合全球市场。

    应用案例和使用建议


    ZMA 系列开关因其卓越的性能被广泛用于以下场景:
    - PCB 检测开关: 在电路板生产过程中用于质量控制。
    - 通信设备: 提供精确的信号传输。
    - 测试设备: 支持各种测试环境下的高精度测量。
    - 安全/报警系统: 提供可靠的安全信号传递。
    使用建议:
    - 确保开关的操作环境温度保持在规定范围内,以避免性能下降。
    - 根据具体应用选择合适的操作力和电气评级。

    兼容性和支持


    ZMA 系列开关可与其他标准 PCB 组件兼容,易于集成到现有设计中。厂商提供详尽的技术支持和售后服务,帮助客户解决问题并优化使用体验。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题: 开关频繁损坏。
    解决方案: 检查是否超过了规定的电气寿命,并调整负载以延长使用寿命。
    - 问题: 操作力不一致。
    解决方案: 确保正确安装,检查是否有外部干扰。

    总结和推荐


    总体而言,ZMA 系列微型拍合式开关凭借其可靠性和灵活性,在多个行业中展现了强大的竞争力。它是一个值得信赖的选择,特别适合需要高效、耐用解决方案的应用场景。因此,我们强烈推荐此产品给需要高性能开关的用户。

ZMA00A150S06PC参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
电气寿命 300000Cycles
机械寿命 -
最小行程 1.25mm
操作力 0.49N
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ZMA00A150S06PC厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMA00A150S06PC数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMA00A150S06PC ZMA00A150S06PC数据手册

ZMA00A150S06PC封装设计

查看详情并下载
Symbol
Footprint
3D Model
