JS102011JAQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 单刀双掷, 300 mA, (开)-(开)
供应商型号: 2570628
供应商: 海外现货
标准整包数: 5

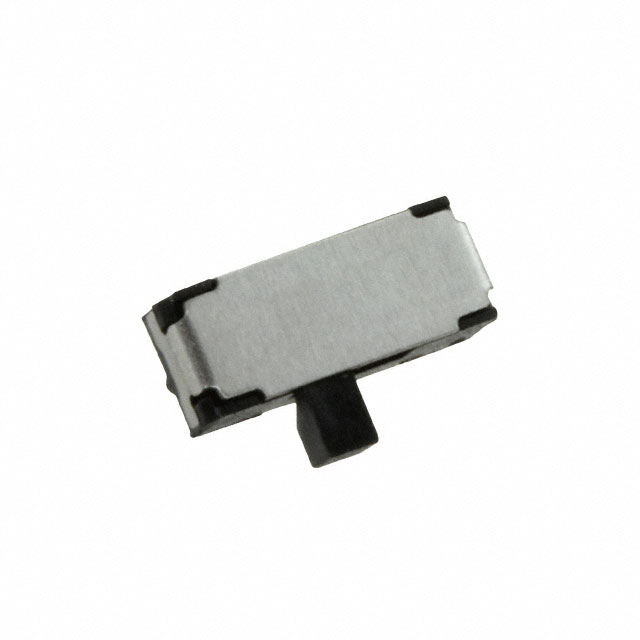

C&K 滑动开关 JS102011JAQN

JS102011JAQN概述

    JS系列微型滑动开关技术手册

    1. 产品简介


    JS系列微型滑动开关是一款设计紧凑且功能多样的开关产品。该系列开关主要分为单刀双掷(SPDT)、双刀双掷(DPDT)和三刀三掷(DP3T)几种型号。它们广泛应用于电信设备、计算机外设、温度控制器、仪器仪表及医疗设备等领域。这些开关具备可靠的触点性能和灵活的安装方式,是现代电子设备不可或缺的组成部分。

    2. 技术参数


    | 参数 | 规格 |

    | 接触额定值 | 6 VDC @ 0.3A |
    | 电气寿命 | 5,000次操作循环 |
    | 接触电阻 | 最大70 mΩ |
    | 绝缘电阻 | 最小100 MΩ @ 500V |
    | 工作电压 | 500 VAC最小 @ 海平面 |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -40°C至+85°C |

    3. 产品特点和优势


    - 正向卡口:确保开关位置固定,减少意外移动的可能性。
    - 低轮廓设计:节省空间,适用于空间受限的设计。
    - 无铅回流焊:支持至260°C的无铅回流焊工艺。
    - 表面和通孔安装:提供灵活的安装选择,方便集成到各种电路板上。
    - 符合RoHS标准:环保材料,满足欧盟RoHS指令要求。
    - 多种触点配置:SPDT、DPDT和DP3T多种型号,适应不同的应用场景。

    4. 应用案例和使用建议


    应用案例
    - 电信产品:用于信号切换和控制。
    - 计算机外围设备:如鼠标和键盘,提供更稳定的开关操作。
    - 温控器选择开关:实现不同温度设置的快速切换。
    - 医疗设备:高可靠性要求下的关键组件。
    使用建议
    - 避免高温环境:长时间处于高温环境下可能会影响开关的电气寿命和接触性能。
    - 正确连接电路:确保与电路板上的焊盘准确对齐,避免错误接线。

    5. 兼容性和支持


    - 兼容其他元件:JS系列开关可以与标准电路板设计兼容,方便替换和升级。
    - 客户支持:CK开关提供专业的客户服务和技术支持,涵盖咨询、培训及售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不稳定 | 检查接触面是否有污垢或氧化层。 |
    | 电气寿命低于预期 | 检查负载是否超出规格限制。 |
    | 开关位置偏移 | 确认卡口是否牢固,检查安装过程中是否存在损坏。 |

    7. 总结和推荐


    JS系列微型滑动开关以其高可靠性和多功能性成为电子设备设计的理想选择。低轮廓、易于安装和广泛的温度适应能力使其适用于多种应用场景。鉴于其优越的性能和广泛的应用领域,我们强烈推荐这款开关产品给需要高性能开关解决方案的工程师和设计师。

JS102011JAQN参数

参数
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 5千次
开关功能 开-开
最大交流触点电压 -
最大直流触点电压 6V
长*宽*高 9mm(长度)*5.5mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JS102011JAQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS102011JAQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS102011JAQN JS102011JAQN数据手册

JS102011JAQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
