NP8S2P203QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,按钮 On-Mom SPDT 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) SPDT 焊接安装,面板安装 20.1mm*10.8mm*10.8mm
供应商型号: SR-NP8S2P203QE
供应商: 海外现货
标准整包数: 1

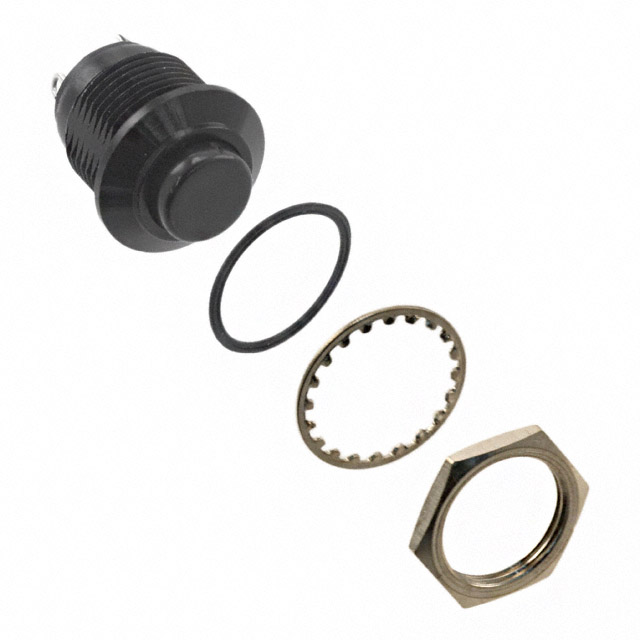

C&K 按钮开关 NP8S2P203QE

NP8S2P203QE概述

    A-118型号CK开关的技术手册

    产品简介


    A-118型CK开关是一款密封工业按钮开关,专为苛刻环境下的应用而设计。该开关采用IP68等级密封设计,具备多种安装方式(前/后螺纹安装、槽式安装),并提供不同的按钮颜色和壳体风格以满足不同需求。该产品适用于工业、交通运输、军事等多个领域。

    技术参数


    - 功能:SPDT双断点(Form Z)瞬时
    - 接触排列:常开(N.O.)和常闭(N.C.)
    - 安装方式:前/后螺纹安装、槽式安装
    - 螺纹扭矩规格:最大不超过50英寸磅(5.65牛米)
    机械参数
    - 操作寿命:1,000,000次
    - 总行程:1.6 ± 0.15毫米
    - 操作点:0.9 ± 0.25毫米
    - 过行程:最小0.45毫米
    - 操作力:8牛±1.5牛
    - 振动:频率10-500赫兹,最大10克
    - 冲击:50克,11毫秒锯齿波
    电气参数
    - 接触额定值:
    - 选项G - 银镀金,10毫安/5伏直流(1,000,000次)
    - 选项Q - 银,1安/32伏直流(100,000次)
    - 绝缘电阻:1千兆欧@500伏直流
    - 初始接触电阻:最大50毫欧(无引线)
    - 漏电流:<5微安
    - 介质强度:交流1000伏持续1分钟

    产品特点和优势


    - 高防护等级:IP68密封,适用于恶劣环境。
    - 长寿命:可达1,000,000次操作。
    - 多种安装方式:适应各种应用场景。
    - 高可靠性:支持高达5安培的电阻负载。
    - 环保:RoHS合规。

    应用案例和使用建议


    典型应用:
    - 工业环境:如自动化生产线、机械设备控制面板。
    - 交通工具:汽车、飞机、船舶上的控制系统。
    - 军事装备:需要高可靠性的控制按钮。
    使用建议:
    - 确保开关周围环境符合其工作温度范围(-40℃至+85℃)。
    - 在振动和冲击环境下使用时,需考虑额外的固定措施。
    - 连接电线时请确保使用正确的引脚配置,避免短路。

    兼容性和支持


    - 兼容性:A-118型开关适用于多种不同的外壳和电路板设计。
    - 技术支持:用户可联系客户服务获取关于定制化选项的支持。

    常见问题与解决方案


    - 问题:开关操作力不稳定。
    - 解决方案:检查安装位置是否正确,确保紧固件已充分拧紧。

    - 问题:开关无法正常动作。
    - 解决方案:确认电源电压是否符合要求,检查接线是否正确。

    总结和推荐


    综上所述,A-118型CK开关是一款具有高性能、高可靠性的工业级按钮开关。其强大的防护能力、长寿命以及多种配置选择使其在工业控制和苛刻环境下表现出色。因此,强烈推荐该产品用于各类严苛的应用场合。

NP8S2P203QE参数

参数
电气寿命 25000Cycles
开关功能 On-Mom
面板开孔尺寸 圆形-12.30(Dia)
机械寿命 1000000Cycles
执行器类型 圆形,按钮
指示颜色 -
最大直流触点电压 32V
电流额定值 5A(DC)
开关配置 SPDT
最大交流触点电压 -
长*宽*高 20.1mm*10.8mm*10.8mm
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

NP8S2P203QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

NP8S2P203QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K NP8S2P203QE NP8S2P203QE数据手册

NP8S2P203QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
