7101P3CWAV2ME

产品分类: 拨动开关
厂牌: C&K
产品描述: ON - NONE - ON 100000Cycles 5A 焊接安装,通孔安装
供应商型号: N-7101P3CWAV2ME
供应商: 云汉优选
标准整包数: 1
C&K 拨动开关 7101P3CWAV2ME

7101P3CWAV2ME概述


    产品简介

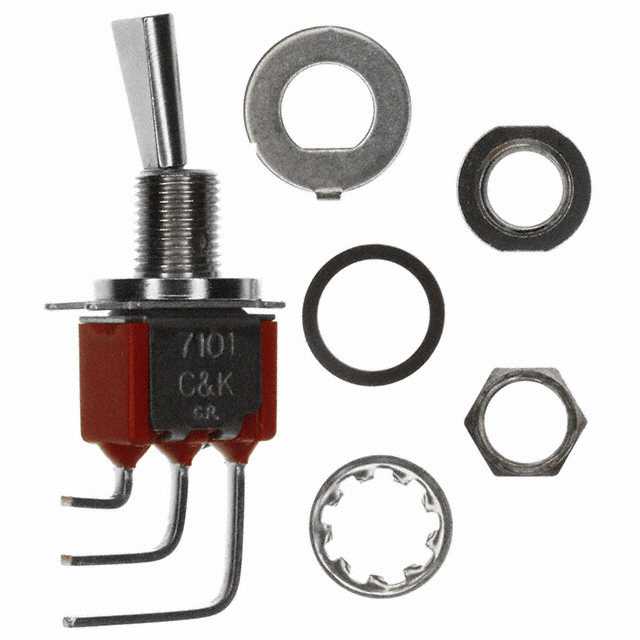

    产品名称:ITT Cannon C&K 7000系列微型拨动开关
    产品类型:微型拨动开关(Toggle Switch)
    主要功能:
    - 支持多极和多位置操作
    - 具备多种致动器和终止选项
    - 环氧密封端子在焊接过程中防止污染
    应用领域:
    - 电信设备
    - 仪器仪表
    - 医疗设备

    技术参数


    - 额定电流:
    - B接触材料:0.4VA最大值@ 20V AC或DC
    - Q接触材料:5安培@ 120V AC或28V DC;2安培@ 250V AC

    - 电气寿命:
    - 7X01和UX1型号:全负载下100,000次开闭周期
    - 其他所有型号:40,000次开闭周期
    - 接触电阻:初始典型值< 10mΩ@ 2-4V DC, 100mA,银镀层和金镀层接触器相同
    - 绝缘电阻:最小109Ω
    - 耐压强度:海平面最低1000Vrms
    - 工作温度范围:-30°C至85°C
    - 可焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)

    产品特点和优势


    - 多功能性:支持多极和多位置,适用于不同的电路需求。
    - 定制化选项:提供广泛的致动器和终止选项,满足各种设计需求。
    - 耐用性:通过多项测试验证,保证在不同环境下的稳定性和可靠性。
    - 环保设计:环氧密封端子有效防止焊接过程中的污染,增加产品的使用寿命。

    应用案例和使用建议


    - 应用案例:在医疗设备中用于控制各种电路的开关状态,确保设备的安全性和可靠性。
    - 使用建议:建议在安装前详细检查产品的所有规格和要求,确保与设备的兼容性。对于需要长时间使用的场合,建议定期检查接触器的状态,以保持最佳性能。

    兼容性和支持


    - 兼容性:与多种终端和外壳兼容,可以根据具体需求选择合适的组合。
    - 支持服务:供应商提供专业的客户服务和支持,包括定制服务和技术咨询,确保客户获得最佳的产品体验。

    常见问题与解决方案


    - 问题:开关寿命过短
    - 解决方案:检查负载条件是否超过规定值,更换合适材质的接触器或调整使用频率。

    - 问题:无法正常启动
    - 解决方案:检查电源连接和接触器是否有损坏,必要时更换接触器或进行清洁处理。

    总结和推荐


    ITT Cannon C&K 7000系列微型拨动开关以其卓越的性能和广泛的应用领域,在多个行业都表现出色。该产品具备高度的定制化能力,能够适应不同环境和应用的需求。对于需要高可靠性和长寿命的场合,强烈推荐使用此系列产品。无论是从耐用性还是性价比角度来看,该产品都是理想的选择。

7101P3CWAV2ME参数

参数
最大交流触点电压 -
最大直流触点电压 -
电流额定值 5A
电压额定值 -
执行器长度 -
机械寿命 100000Cycles
开关功能 ON - NONE - ON
指示颜色 -
安装方式 焊接安装,通孔安装
包装方式 托盘

7101P3CWAV2ME厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7101P3CWAV2ME数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7101P3CWAV2ME 7101P3CWAV2ME数据手册

7101P3CWAV2ME封装设计

查看详情并下载
Symbol
Footprint
3D Model
