D6C 40 F2 LFS

产品分类: 按钮开关
厂牌: C&K
产品描述: 按钮,方形 Off-Mom SPST-NO 250000Cycles 32V 250000Cycles 100mA(DC) 通孔安装 9.8mm(高度)
供应商型号:
供应商:
标准整包数: 0

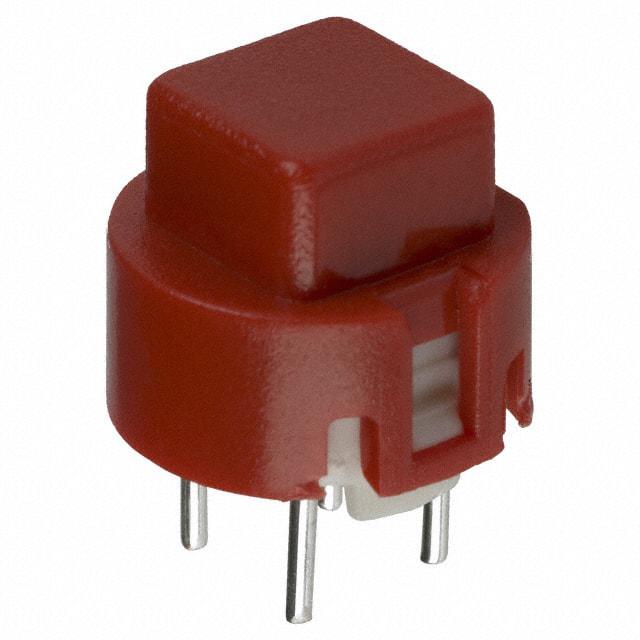

C&K 按钮开关 D6C 40 F2 LFS

D6C 40 F2 LFS概述

    电子元器件产品技术手册

    产品简介


    CK开关系列D6是一款SPST(单掷单通)瞬动按键开关。根据不同的需求,D6系列提供方形(D6C)、圆形(D6R)和扁平(D6F)三种不同类型的开关。此外,还有专门的按钮型号(D6L、D6F)提供额外的功能选择。此系列产品具有多种颜色选择(白色、灰色、黄色、红色、绿色、蓝色和黑色),可以广泛应用于视频、电子游戏、家用电器等多个领域。

    技术参数


    - 切换行程:
    - 版本F1:0.2mm ≤ Te ≤ 1.0mm
    - 版本F2:0.3mm ≤ Te ≤ 1.1mm
    - 操作力:
    - 版本F1:0.8N ≤ Fa ≤ 1.8N
    - 版本F2:2.0N ≤ Fa ≤ 3.5N
    - 环境温度范围:-20°C 至 85°C
    - 焊接能力:
    - 波峰焊:兼容无铅焊接工艺
    - 手工焊接:350°C 下3秒
    - 功能:瞬时功能(momentary)
    - 接触方式:1个接点(SPST),常开(NO)
    - 按钮中心最小距离:12.7mm (0.500英寸)
    - 终端类型:PC插针
    - 电气规格:
    - 切换功率最大值:3VA
    - 切换电压最大值:32VDC
    - 切换电流最大值:100mA DC
    - 绝缘电阻:≥10^8Ω
    - 接触电阻:≤100mΩ
    - 绝缘强度(50Hz/1分钟):250V
    - 防跳时间:≤10ms
    - 使用寿命:在最大切换功率下为(2.5×10^5)次操作

    产品特点和优势


    - 易用性:D6系列提供X、Y编码,方便在单面PCB上进行安装。
    - 触觉反馈:提供明确的触觉反馈,使操作更加准确。
    - 高温度适应性:能够在广泛的温度范围内稳定工作。
    - 多样化的颜色选择:提供多种颜色和样式选择,适合各种设计需求。
    - 环保:RoHS合规,环保安全。

    应用案例和使用建议


    - 典型应用:视频设备、电子游戏控制器、家用电器。
    - 使用建议:
    - 选择合适版本的F1或F2,以匹配所需的开关力度和行程。
    - 在高温环境下使用时,注意确保适当的散热。
    - 按照指定的焊接条件进行安装,确保良好的电气连接。

    兼容性和支持


    - 兼容性:D6L仅适用于黑色,D6按钮仅与D6C兼容。
    - 支持:CK开关产品由授权分销商Mouser Electronics提供全面支持,包括销售、技术支持和售后服务。

    常见问题与解决方案


    1. 问题:开关触点接触不良
    - 解决方案:检查接触电阻是否符合要求,必要时更换新开关。
    2. 问题:按钮操作力不一致
    - 解决方案:确认是否选择了正确的版本F1或F2,并检查焊接质量。
    3. 问题:按钮中心最小距离不足
    - 解决方案:确保PCB设计中留有足够的空间以满足规定的最小距离要求。

    总结和推荐


    CK开关系列D6具有多样化的设计选择、优异的操作特性和广泛的应用领域,是一款性价比高的电子元器件产品。其具备明确的触觉反馈、高温度适应性和环保特性,非常适合用于视频、电子游戏、家用电器等多种应用场景。推荐用户根据具体需求选择合适的版本,并严格按照技术手册中的指导进行安装和使用。

D6C 40 F2 LFS参数

参数
指示颜色 -
面板开孔尺寸 -
电气寿命 250000Cycles
机械寿命 250000Cycles
执行器类型 按钮,方形
最大交流触点电压 -
电流额定值 100mA(DC)
开关配置 SPST-NO
最大直流触点电压 32V
开关功能 Off-Mom
长*宽*高 9.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

D6C 40 F2 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

D6C 40 F2 LFS数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K D6C 40 F2 LFS D6C 40 F2 LFS数据手册

D6C 40 F2 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
