首页  >  产品百科  >  E201J2V21BE2

E201J2V21BE2

产品分类: 翘板开关
厂牌: C&K
产品描述: 开-开 DPDT 40000Cycles DPDT 通孔安装
供应商型号: CKN9855-ND
供应商: Digi-Key
标准整包数: 1

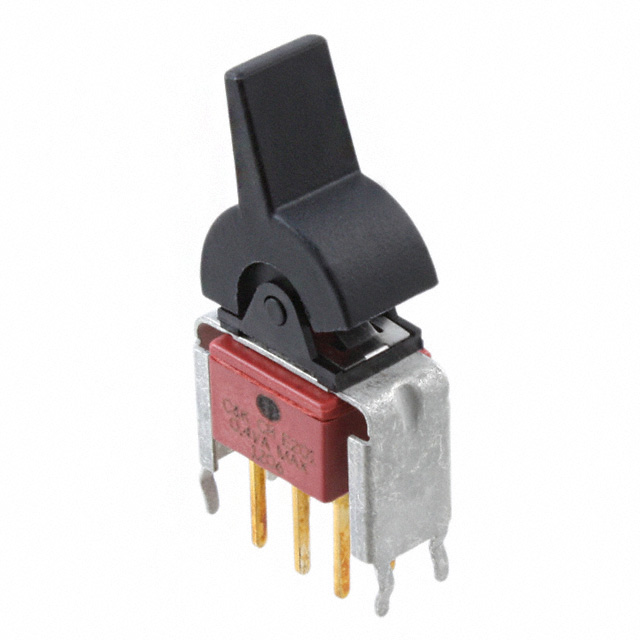

C&K 翘板开关 E201J2V21BE2

E201J2V21BE2概述

    GRocker E Series 技术手册

    产品简介


    GRocker E系列是密封式微型拨动开关和杠杆手柄开关,适用于多种应用场景。这类开关具有小巧、耐用的特点,广泛应用于电信、仪器仪表、计算机及其外设等领域。

    技术参数


    - 额定电流:
    - E1XX 和 E2XX型号:0.4VA最大值 @ 20V AC或DC;7.5AMPS @125V AC或28V DC;3AMPS @ 250V AC。
    - E3XX型号:5AMPS @ 125V AC或28V DC;2AMPS @ 250V AC。
    - 电气寿命:
    - E1XX 和 E2XX型号:满载条件下40,000次循环。
    - E3XX型号:满载条件下30,000次循环。
    - 接触电阻:初始典型值为10mΩ。
    - 绝缘电阻:最小109Ω。
    - 电静力放电(ESD):所有操作选项的最大15,000V DC @ 海平面,操作部件至终端。
    - 介质强度:最小1000Vrms @ 海平面。
    - 工作温度:-30°C 至 85°C。
    - 耐焊性:符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)。

    产品特点和优势


    - 密封设计:防止焊接和清洁过程中的污染物。
    - 抗静电性:所有的操作选项都具有抗静电特性。
    - 材料认证:UL 94V-0阻燃等级。
    - 环保合规性:符合RoHS标准。

    应用案例和使用建议


    - 电信行业:用于交换机控制板的切换。
    - 仪器仪表:用于仪器面板上的开关。
    - 计算机及其外设:用于电源管理和控制。
    - 使用建议:确保在安装时遵循正确的机械安装指南,以避免在开关组件和印刷电路板之间发生摩擦。

    兼容性和支持


    - 兼容性:该系列产品支持多种不同类型的终止连接,如焊接插脚和垂直插孔等。
    - 支持和维护:厂商提供定制选项,同时通过客户服务部门解答有关特定或定制开关的问题。

    常见问题与解决方案


    - 问题1:如何清洁开关?
    - 解决方案:可采用1小时蒸汽老化的方法进行清洁,或采用符合MIL-STD-202F方法208D的标准清洁方法。
    - 问题2:如果接触电阻过高怎么办?
    - 解决方案:检查是否安装正确,并考虑更换新的接触部件。

    总结和推荐


    总体而言,GRocker E系列以其卓越的电气性能、严格的机械结构和出色的环境适应性,成为市场上备受青睐的产品。它不仅在电信和计算机行业有着广泛应用,还能很好地满足各种工业控制需求。基于以上分析,我强烈推荐该系列产品给需要高性能开关的用户。

E201J2V21BE2参数

参数
电流额定值 -
电气寿命 40000Cycles
机械寿命 -
开关功能 开-开
指示颜色 -
开关配置 DPDT
触点样式 DPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

E201J2V21BE2厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

E201J2V21BE2数据手册

厂牌 PDF简要描述 下载
C&K 翘板开关 C&K E201J2V21BE2 E201J2V21BE2数据手册

E201J2V21BE2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2056 ¥ 175.7414
10+ $ 18.2936 ¥ 151.6082
25+ $ 17.2474 ¥ 142.9375
40+ $ 16.7333 ¥ 138.6776
80+ $ 16.002 ¥ 132.6162
240+ $ 14.9056 ¥ 123.5304
440+ $ 14.332 ¥ 118.7761
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 175.74
