LCGGF5T23ECU

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.28N 1.25mm SPDT 底座安装,焊接安装
供应商型号: Q-LCGGF5T23ECU
供应商: 期货订购
标准整包数: 80

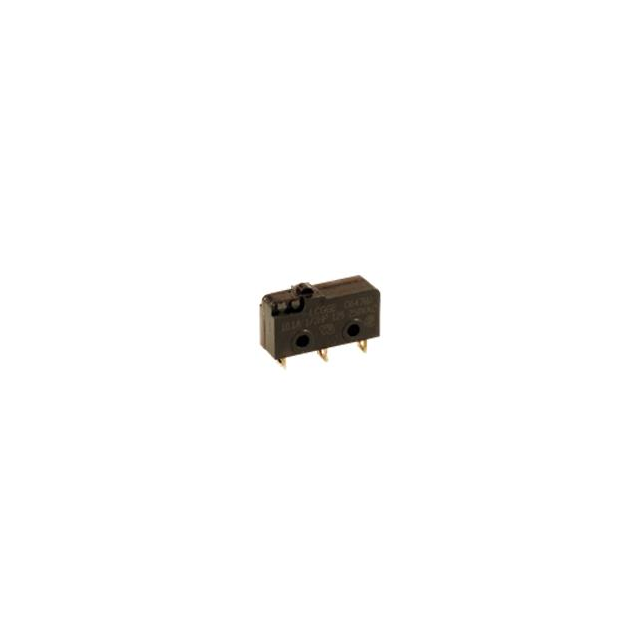

C&K 限位开关 LCGGF5T23ECU

LCGGF5T23ECU概述

    JSnap-acting J-32 技术手册

    产品简介


    JSnap-acting J-32 是一款微型精密瞬动开关,适用于电机驱动设备、污水泵、温控系统等多种应用场合。其紧凑设计、长寿命及高电容量使其成为工业和消费电子应用的理想选择。

    技术参数


    - 额定电流:从低电平(无弧光)到 10.1 安培 @ 250 伏交流电
    - 电气寿命:100,000 次循环
    - 绝缘电阻:最小 1,000 兆欧
    - 介电强度:最小 1,000 伏交流电 @ 海平面
    - 操作温度范围:-17°F 到 185°F (-25°C 到 85°C)
    - 操作力:操作按钮上的操作力从 142 克到 170 克不等;杠杆操作器上的力较小(具体见操作力和操作器选项部分)
    - 安装方式:使用 2-56 螺钉,最大扭矩为 2.3 英寸磅
    材料
    - 开关外壳:聚酯热塑塑料或高温热塑塑料(符合 UL 94V-0 标准)
    - 操作按钮:聚酯热塑塑料(符合 UL 94V-0 标准)
    - 弹簧:铜合金
    - 转轴:铜合金
    - 可动触点:大于 1 安培 @ 125 伏交流电时采用细银;小于 1 安培 @ 125 伏交流电时采用细银并镀金
    - 固定触点:大于 1 安培 @ 125 伏交流电时采用细银焊接在铜基合金上;小于 1 安培 @ 125 伏交流电时采用镀金合金焊接在铜基合金上
    - 端子:铜合金
    - 终端密封:环氧树脂

    产品特点和优势


    - 紧凑设计:适合空间受限的应用
    - 长寿命和高电容量:能够承受频繁的操作
    - 多种安装方式:包括快速连接、导线引出或PC板安装
    - 广泛的操作器风格:便于适应不同的应用需求

    应用案例和使用建议


    - 电机驱动设备:确保精确控制
    - 污水泵:实现可靠开关
    - 温控系统:稳定温度控制
    建议根据实际应用场景选择合适的操作器类型,以最大化产品的性能。例如,在需要高频操作的应用中,可以选择具有较高电容量和使用寿命的操作器。

    兼容性和支持


    JSnap-acting J-32 可以与其他标准电子元器件或设备配合使用。制造商提供了客户服务中心,可以咨询有关非标准规格的产品可用性和交付时间的信息。

    常见问题与解决方案


    1. 问题:如何安装开关?
    - 解决方案:请参考安装手册或联系客户服务。
    2. 问题:如何提高电气寿命?
    - 解决方案:在低负载条件下使用,并定期进行维护检查。

    总结和推荐


    JSnap-acting J-32 以其紧凑的设计、高可靠性以及多种操作器风格赢得了市场的认可。特别是在需要高精度和耐用性的应用中表现出色。建议用户根据具体应用需求选择合适型号,并关注制造商的售后服务和支持。总体而言,这是一款值得推荐的高性能瞬动开关。

LCGGF5T23ECU参数

参数
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 1.25mm
操作力 0.28N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
通用封装 SPDT
安装方式 底座安装,焊接安装
包装方式 散装

LCGGF5T23ECU厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

LCGGF5T23ECU数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K LCGGF5T23ECU LCGGF5T23ECU数据手册

LCGGF5T23ECU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ $ 11.875 ¥ 97.375
160+ $ 8.925 ¥ 73.185
500+ $ 6.925 ¥ 56.785
2500+ $ 6.35 ¥ 52.07
10000+ $ 6.0625 ¥ 49.7125
库存: 8000
起订量: 80 增量: 80
交货地:
最小起订量为:80
合计: ¥ 7790
