首页  >  产品百科  >  ZMSH00130P00LLC

ZMSH00130P00LLC

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 1.3N 1.73mm 500000Cycles 300000Cycles SPDT 通孔安装
供应商型号: Q-ZMSH00130P00LLC
供应商: 期货订购
标准整包数: 560

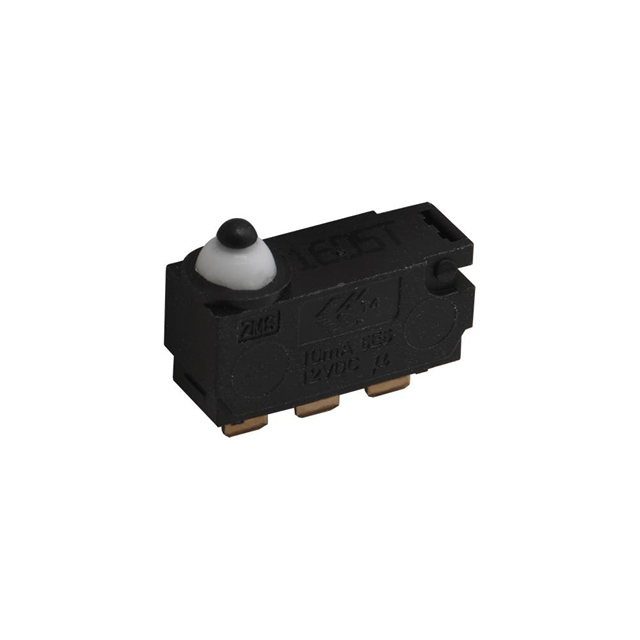

C&K 限位开关 ZMSH00130P00LLC

ZMSH00130P00LLC概述

    JSnap-acting ZMS系列微型瞬动开关技术手册

    产品简介


    JSnap-acting ZMS系列微型瞬动开关是专为有限空间内设计的理想解决方案。这些开关具有高可靠性、长寿命和紧凑尺寸的特点,广泛应用于印刷电路板检测、通信设备、测试设备、安全/报警系统和消费电子产品等领域。

    技术参数


    - 接触额定值:3A @ 125 V AC / 3A @ 12 V DC,0.01A @ 12 V DC
    - 电寿命:100,000 次 @ 0.01A 12V DC;100,000 次 @ 3A 12 V DC;6,000 次 @ 3A 125 V AC
    - 机械寿命:500,000 次
    - 绝缘电阻:≥100 MΩ
    - 耐压强度:500 Vrms
    - 操作温度范围:-40°C 至 +85°C
    - 操作力:130 克

    产品特点和优势


    - 可靠性的瞬动机制:确保了开关动作的一致性和稳定性。
    - 紧凑尺寸:特别适合空间受限的应用场合。
    - 多种PCB终端和操作器选择:方便用户根据具体需求进行定制。
    - 符合RoHS标准:满足环保要求。
    - IP67防护等级(仅带灌封线):提高耐用性和防水防尘能力。

    应用案例和使用建议


    - PCB检测开关:适用于各种需要精准检测的电路板,可以有效提升电路板的质量控制。
    - 通信设备:如路由器、交换机等设备内部的检测和保护。
    - 测试设备:用于各类仪器仪表中的状态监测。
    使用建议:在安装过程中,注意操作力的平衡和均匀分布,以确保开关的最佳工作状态。对于需要高防护等级的应用,可以选择带灌封线的产品。

    兼容性和支持


    - 兼容性:ZMS系列开关可与其他符合行业标准的PCB组件兼容。
    - 支持和维护:请联系客户服务以获取更详细的订购和定制选项信息。

    常见问题与解决方案


    1. 问题:开关寿命不足?
    - 解决方法:检查操作力是否超出推荐范围,必要时调整或更换操作器。
    2. 问题:开关接通时出现火花?
    - 解决方法:检查负载是否符合额定值,避免超负荷运行。
    3. 问题:开关接触不良?
    - 解决方法:清洁触点并确保连接良好。

    总结和推荐


    JSnap-acting ZMS系列微型瞬动开关凭借其可靠的瞬动机制、长寿命、紧凑尺寸和多种终端选项,在众多应用场合中表现出色。该产品非常适合于需要高可靠性和高性能的工业和消费电子应用。总体来说,我们强烈推荐使用此系列产品。

ZMSH00130P00LLC参数

参数
电流额定值 -
电气寿命 300000Cycles
机械寿命 500000Cycles
最小行程 1.73mm
操作力 1.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
通用封装 SPDT
安装方式 通孔安装
零件状态 停产
包装方式 托盘
