KSC243GLFG

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 翼形接端, 尺寸 6.2 x 6.2mm, 表面, 单刀单掷
供应商型号: KSC243GLFG
供应商: 云汉优选
标准整包数: 2000

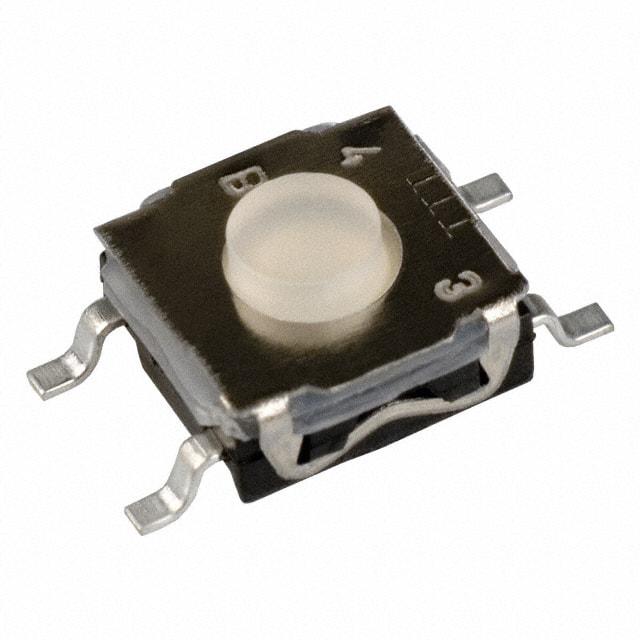

C&K 轻触开关 KSC243GLFG

KSC243GLFG概述

    CK Switches KSC Series Tactile Switches

    1. 产品简介


    CK Switches KSC系列密封式表面贴装(SMT)轻触开关适用于多种应用场景,包括汽车、医疗仪器、工业电子、网络基础设施和电梯等。KSC系列轻触开关提供了机械和电气上的可靠连接,广泛应用于需要精确操作和高可靠性的电子产品中。

    2. 技术参数


    KSC系列轻触开关的技术参数如下表所示:
    - 功能:瞬时动作
    - 触点排列:1个闭合触点(单刀单掷,常开)
    - 终端类型:J弯型和鸥翼型,适合表面贴装
    - 防护等级:IP67(KSC5除外,为IP50)
    电气参数:
    - 最大功率:1VA(银涂层) / 0.2VA(金涂层)
    - 最大电压:32VDC
    - 最小电压:20mV
    - 最大电流:50mA(银涂层) / 10mA(金涂层)
    - 最小电流:1mA(银涂层) / 0.1mA(金涂层)
    - 绝缘电阻:≥10MΩ(100V测试电压)
    - 接触电阻:≤100mΩ
    - 介质耐压:≥250Vrms(50Hz,1分钟)
    - 撞击时间:≤1ms
    环境参数:
    - 工作温度范围:-40℃至85℃(银涂层) / -40℃至125℃(金涂层)
    - 存储温度范围:-55℃至85℃(银涂层) / -55℃至125℃(金涂层)

    3. 产品特点和优势


    - 正确的触觉反馈感
    - 提供J弯型和鸥翼型终端,方便表面贴装
    - 多种高度选择,适用不同的应用场景
    - IP67防护等级,提供更高的防尘防水能力
    - 支持银涂层和金涂层,满足不同应用场景的需求
    - 兼容多种焊接工艺,如双波峰焊接

    4. 应用案例和使用建议


    KSC系列轻触开关广泛应用于汽车仪表板按钮、医疗设备控制面板、电梯楼层选择器等领域。在使用这些开关时,建议确保安装位置的机械稳定性和电气连接的可靠性。对于特殊应用,如超低电流版本,可以在订购时特别注明需求。

    5. 兼容性和支持


    - 兼容性:KSC系列轻触开关与现有的表面贴装工艺兼容,支持银涂层和金涂层。
    - 支持:厂商提供技术支持,以解决用户可能遇到的问题。具体型号和选项请咨询当地代表。

    6. 常见问题与解决方案


    - Q:如何处理焊点污染?
    A:建议使用略微激活的助焊剂,且焊接时间不超过5秒。
    - Q:如何清洗焊接后的组件?
    A:遵循典型的清洗流程进行清洁。
    - Q:如何确认规格符合要求?
    A:可以查看机械图表以确认所需规格。

    7. 总结和推荐


    CK Switches KSC系列轻触开关以其优良的设计和可靠的性能,成为汽车、医疗、工业电子等领域的理想选择。其多样的高度选择、可靠的触觉反馈和优秀的防护等级使其在市场上具有很强的竞争力。综合考虑其优点,强烈推荐给需要高性能轻触开关的应用场景。

KSC243GLFG参数

参数
开关配置 SPST-NO
电流额定值 10mA
电压额定值 24V(DC)
执行器高度 3.5mm
执行器行程 500μm
机械寿命 300000Cycles
操作力 3N
开关功能 Off-Mom
长*宽*高 6.2mm*6.2mm*3.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

KSC243GLFG厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC243GLFG数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC243GLFG KSC243GLFG数据手册

KSC243GLFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
