KXT 311 LHS

产品分类: 轻触开关
厂牌: C&K
产品描述: 15V(DC) Off-Mom SPST-NO 1N 300000Cycles 20mA 130μm 600μm SMD 贴片安装,黏合安装 3mm*2mm*600μm
供应商型号: ET-3023197
供应商: 海外现货
标准整包数: 10

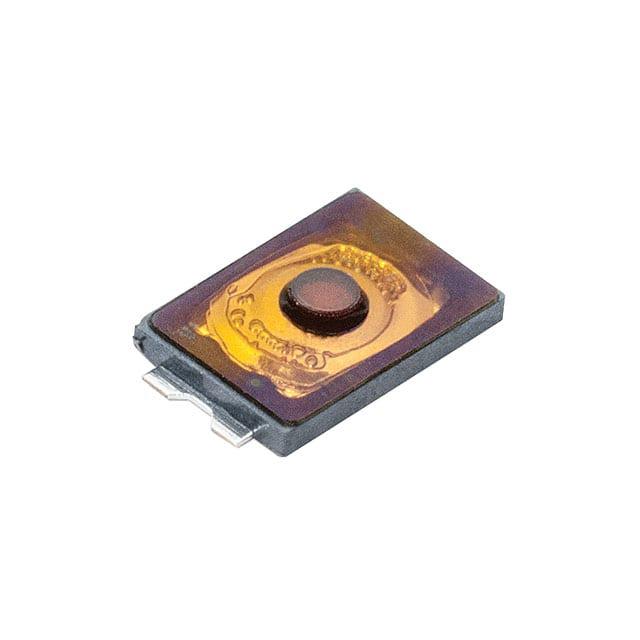

C&K 轻触开关 KXT 311 LHS

KXT 311 LHS概述


    产品简介


    本文将详细介绍一款超低轮廓顶部按动型(Ultra Low Profile Top Actuated)轻触开关——KXT3系列。KXT3系列轻触开关以其小巧的体积和高性能而在穿戴式电子设备、入耳式耳机、手机以及其他便携式电子产品中有广泛应用。其主要功能为瞬时动作(momentary action),即按下后立刻触发信号,松开后信号消失。主要特征包括标准SPST(单掷单开)触点配置,适用于表面贴装技术(SMT)的G型引脚终端,以及多种操作力可供选择。本产品通过RoHS认证,符合无铅、无卤素、银镀层标准,确保在各个领域的安全使用。

    技术参数


    - 最大电压: 15 VDC
    - 最大直流电流: 20 mA
    - 耐压值: (50/60 Hz, 1 min) 250 Vrms
    - 接触电阻: ≤ 500 mΩ
    - 绝缘电阻: ≥ 50 MΩ
    - 触点弹跳时间: ≤ 10 ms
    - 工作温度范围: -40˚C 至 85˚C
    - 储存温度范围: -40˚C 至 85˚C
    - 行程: 0.13 mm ± 0.05 mm
    - 寿命:
    - KXT 311 LHS: 300,000次
    - KXT 321 LHS: 500,000次
    - KXT 331 LHS: 500,000次
    - KXT 341 LHS: 300,000次
    - 总高度: 0.6 mm
    - 操作力:
    - KXT 311 LHS: 100 gf ± 50 gf
    - KXT 321 LHS: 160 gf ± 50 gf
    - KXT 331 LHS: 240 gf ± 70 gf
    - KXT 341 LHS: 330 gf ± 70 gf
    - 接触材料: 银

    产品特点和优势


    KXT3系列轻触开关的主要优势在于其极小的占用空间(3.0 x 2.0 mm)和薄厚度(0.6 mm)。这些特点使得它非常适合空间受限的应用场景。此外,其高循环次数寿命确保了长时间的可靠性和耐用性。通过选用不同的操作力等级,能够满足不同应用场景的需求。该系列还通过了RoHS认证,符合环保要求,具有广泛的市场竞争力。

    应用案例和使用建议


    应用案例:KXT3系列轻触开关常用于各种消费电子设备中,如穿戴式电子产品、入耳式耳机、手机、便携式电子产品以及助听器等。例如,在智能手机中,它可用于按键音量调节或触控操作。
    使用建议:为了确保最佳性能和延长使用寿命,建议在安装时遵循推荐的PCB布局和焊接方法(如红外回流焊,参照IEC61760-1标准)。此外,根据具体的应用需求选择合适的操作力等级和行程距离,可以更好地适应设备的设计和用户体验。

    兼容性和支持


    该系列轻触开关适合表面贴装技术(SMT)安装,其尺寸规格(如外部直径330 mm)符合EIA 481B标准,保证了与大多数标准生产流程的良好兼容性。制造商提供全方位的技术支持和客户服务,以帮助用户解决在设计、生产和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 开关接触不良。
    - 解决方案: 检查电路连接是否正确,焊接质量是否良好,确保没有虚焊或短路现象。
    - 问题: 触发响应迟缓。
    - 解决方案: 检查操作力设置是否适当,确认触点弹跳时间参数是否正常。
    - 问题: 长期使用后操作力增加。
    - 解决方案: 定期清洁和维护,避免灰尘和杂质积累影响开关性能。

    总结和推荐


    总体而言,KXT3系列轻触开关凭借其卓越的性能、可靠性以及广泛的应用范围,成为了一款极具竞争力的产品。其独特的设计理念、优秀的制造工艺和强大的技术支持,使其成为众多电子设备厂商的理想选择。我们强烈推荐在需要高可靠性和紧凑设计的应用场景中采用这款产品。

KXT 311 LHS参数

参数
机械寿命 300000Cycles
操作力 1N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 20mA
电压额定值 15V(DC)
执行器高度 600μm
执行器行程 130μm
长*宽*高 3mm*2mm*600μm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KXT 311 LHS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KXT 311 LHS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KXT 311 LHS KXT 311 LHS数据手册

KXT 311 LHS封装设计

查看详情并下载
Symbol
Footprint
3D Model
