AP2N002SZBE

产品分类: 按钮开关
厂牌: C&K
产品描述: Without Cap Off-Mom SPST-NO 圆形-13.80(Dia) 24V 125V 红色,绿色 400mA 卡入式安装,按扣安装,焊接安装,面板安装
供应商型号: Q-AP2N002SZBE
供应商: 期货订购
标准整包数: 40

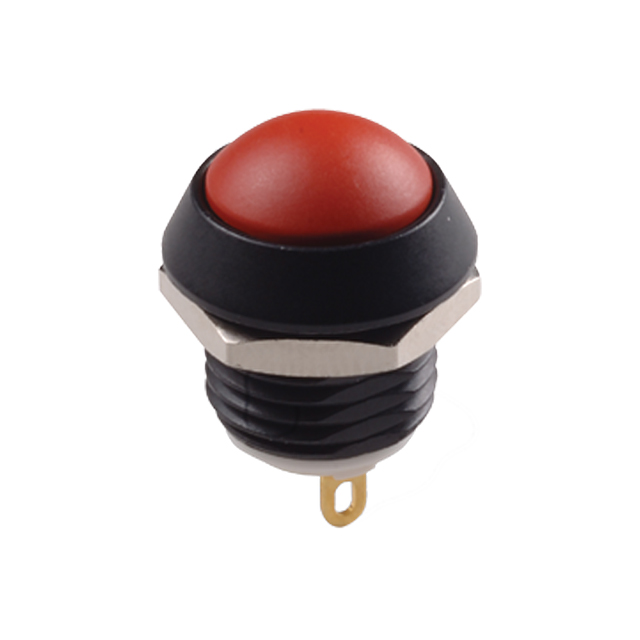

C&K 按钮开关 AP2N002SZBE

AP2N002SZBE概述


    产品简介


    产品名称:CK Switches A系列工业按钮开关
    产品类型:A系列工业按钮开关(AP Series Industrial Pushbutton Switch)是一种专门设计用于各种恶劣环境下的机械和电气操作控制的关键组件。该产品适用于需要高可靠性和耐用性的应用场景。
    主要功能:
    - 单极单掷(SPST)瞬时操作;
    - 防护等级高达IP67/IP65,适用于严苛的环境条件;
    - 支持多种颜色的帽盖,适合不同的视觉识别需求;
    - 可选的LED灯功能,提供即时状态反馈。
    应用领域:
    - 工业自动化设备;
    - 医疗器械;
    - 交通运输设备;
    - 军事装备;
    - 游戏机及操控装置。

    技术参数


    机械特性:
    - 操作寿命:1,000,000次循环
    - 总行程:2.1 ± 0.2毫米
    - 操作点:1.55 ± 0.25毫米
    - 超行程:≥0.6毫米
    - 操作力:标准配置为4N ± 1N;其他配置可选2N ± 0.5N
    - 振动耐受性:最大10-500 Hz 10g
    - 冲击耐受性:最大60g 11ms锯齿波冲击
    电气特性:
    - 接触额定值:200mA@24V DC (电阻负载下,500,000次循环)
    - 绝缘强度:最小1000V AC
    - 绝缘电阻:1GΩ@500V DC
    - 初始接触电阻:≤50mΩ(不含导线)
    - 弹跳时间:<5毫秒
    材料与结构:
    - 外壳:PBT(聚对苯二甲酸丁二醇酯)
    - 基座:PBT
    - 活动触点:铜合金,镀金银
    - 端子密封:环氧树脂
    - 导线引脚:UL1569 黑色22AWG
    工作环境:
    - 工作温度范围:-40°C至85°C(非发光版本最高可达+105°C)
    - 静电放电保护:最小20KV

    产品特点和优势


    A系列工业按钮开关的主要优势包括其IP67/IP65防护等级、百万级的操作寿命、丰富的颜色选择以及可选的LED照明功能。这些特点使其在极端环境和高要求的应用场合中表现出卓越的性能。此外,该产品通过RoHS认证,确保了环保合规性。

    应用案例和使用建议


    A系列工业按钮开关广泛应用于工业自动化、医疗设备和游戏机等领域。例如,在一个需要高度可靠的工业自动化系统中,使用该开关可以确保机器能够在恶劣环境下稳定运行。在具体应用时,应注意以下几点:
    - 根据实际应用选择合适的操作力配置;
    - 确保安装孔和面板厚度符合规格要求,以防止因安装不当导致损坏;
    - 如需在高湿度或腐蚀性环境中使用,考虑采用适当的密封措施。

    兼容性和支持


    A系列按钮开关设计灵活,支持多种安装方式(螺纹或卡扣式),同时提供多种颜色的帽盖以适应不同应用需求。厂商提供全面的技术支持服务,包括针对特定应用和定制需求的咨询,以及配件的额外订购服务。对于含有LED的型号,用户可联系客服获取有关特定和定制LED的信息。

    常见问题与解决方案


    1. 问题:如何判断开关是否已经损坏?
    - 解决方案:检查开关的总行程和操作力是否符合规定,观察是否能正常触发并返回初始位置。
    2. 问题:LED亮度不足怎么办?
    - 解决方案:确认连接电路正确,LED接收到的电流是否达到规定的20mA。必要时,调整电源电压或更换更亮的LED灯珠。
    3. 问题:安装过程中出现安装困难,螺丝拧不动怎么办?
    - 解决方案:请不要超过规定的扭力(8-9英寸磅或0.9-1.0牛顿米)。如果仍存在问题,可能是安装孔径过小或板件过厚,建议重新检查尺寸并按需调整。

    总结和推荐


    CK Switches A系列工业按钮开关凭借其出色的性能和可靠性,尤其适合在恶劣环境下工作的工业自动化设备、医疗器械以及其他需要高度稳定性的应用场景。无论是对于初次使用者还是寻求高性能替代品的老用户来说,这款产品都是理想的选择。综上所述,强烈推荐在上述领域中使用该款按钮开关。

AP2N002SZBE参数

参数
电流额定值 400mA
电气寿命 -
机械寿命 -
最大直流触点电压 24V
开关功能 Off-Mom
指示颜色 红色,绿色
执行器类型 Without Cap
最大交流触点电压 125V
面板开孔尺寸 圆形-13.80(Dia)
开关配置 SPST-NO
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
包装方式 托盘

AP2N002SZBE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

AP2N002SZBE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K AP2N002SZBE AP2N002SZBE数据手册

AP2N002SZBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 14.1 ¥ 115.62
80+ $ 10.575 ¥ 86.715
500+ $ 9.4875 ¥ 77.7975
2500+ $ 8.3 ¥ 68.06
10000+ $ 7.75 ¥ 63.55
库存: 4000
起订量: 40 增量: 40
