首页  >  产品百科  >  PNP8E3D2Y03QE

PNP8E3D2Y03QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,按钮 Off-Mom SPST-NO 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) 焊接安装,面板安装 21mm(高度)
供应商型号: 2818429
供应商: element14
标准整包数: 1

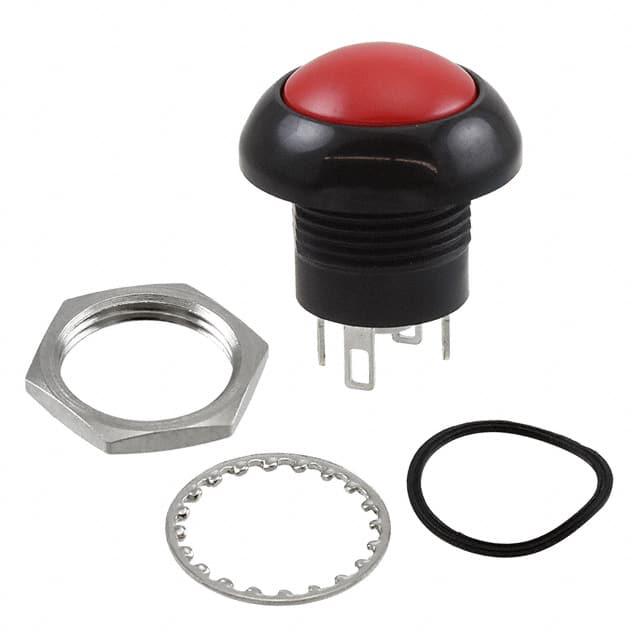

C&K 按钮开关 PNP8E3D2Y03QE

PNP8E3D2Y03QE概述


    产品简介


    CK系列密封式按钮开关(型号A-153)是一种多功能的控制开关,适用于各种恶劣环境下的工业应用。它具有标准单刀双掷(SPST)、标准单刀双掷双断(SPDT Double Break,Form Z)的瞬动功能。这类开关主要用于控制面板、重型机械、工业仪器等领域。它的主要功能是提供即时的开关控制信号,在控制抓握器、离路板、重型设备等方面表现出色。

    技术参数


    - 功能:SPST,SPDT双断(Form Z),瞬动
    - 触点排列:常开(N.O.)和常闭(N.C.)
    - 安装方式:前螺纹安装
    - 扭矩规格:螺纹体扭矩不得超过10英寸磅(1.35牛·米)
    - 机械性能
    - 操作寿命:100万次循环
    - 总行程:最大2毫米
    - 操作点:0.9±0.25毫米
    - 过行程:最小0.25毫米
    - 操作力:3N±1.5N 或 8N±1.5N
    - 振动:10-500赫兹,最大10g
    - 冲击:50g,11毫秒锯齿波
    - 电气性能
    - 触点额定值:
    - 选项“Q”银:5A/32V直流电容性负载(25000次循环)
    - 选项“G”镀金银:10mA/5V直流电阻性负载(1000000次循环)
    - 绝缘强度:交流1000伏持续1分钟
    - 绝缘电阻:500伏直流电时为1GΩ
    - 初始接触电阻:最大50mΩ(不含电线)
    - 反跳时间:小于5毫秒
    - 材料
    - 外壳:PBT/PC
    - 底座:PBT
    - 盖子:PBT
    - 按钮头:PBT
    - 内部密封:硅橡胶
    - 端子:铜,银镍镶嵌,银电镀
    - 移动触点:铜合金,镀金银
    - 端子密封:环氧树脂
    - 工作环境
    - 工作温度:-40°C至+85°C
    - 防静电保护:最低15千伏
    - 密封等级:IP68

    产品特点和优势


    CK系列密封式按钮开关具备诸多独特功能和优势:
    - 快速反馈:采用快锁动作设计,提供明确的触觉反馈,确保操作准确无误。
    - 高防护等级:达到IP68等级,能承受极端环境条件,适用于户外及重工业应用。
    - 长寿命设计:额定操作次数高达100万次,满足长期使用需求。
    - 多配置选择:支持多种触点材质、线缆及安装风格,适应不同应用场景。
    - 环保合规:符合RoHS指令要求,减少对环境的影响。

    应用案例和使用建议


    该按钮开关被广泛应用于重型机械、控制面板、工业设备等多个领域,尤其适合在严苛环境中保持可靠的操作。在实际使用过程中,可以通过以下几点提升其效能:
    - 固定安装:对于需要频繁操作的场合,确保正确安装以防止意外松动。
    - 定期维护:尽管设计坚固耐用,但定期检查并清洁可进一步延长使用寿命。
    - 线缆管理:合理布置电缆路径,避免过度弯曲导致损伤。

    兼容性和支持


    CK系列密封式按钮开关提供丰富的选项配置,适用于多种终端设备和系统集成。客户可以根据具体需求定制不同颜色和尺寸的产品。制造商还提供详细的文档资料、技术支持和售后服务,确保客户在整个生命周期内获得专业帮助。

    常见问题与解决方案


    1. 问题:开关触发不稳定。
    - 解决办法:检查安装扭矩是否过紧或过松,必要时重新调整。

    2. 问题:设备在高温环境下运行异常。
    - 解决办法:确认工作环境温度未超过产品规格范围(-40°C到+85°C),如超出需采取降温措施。
    3. 问题:无法准确判断触点状态。
    - 解决办法:通过目视检查或使用万用表测量,确保线路连接正常且无短路现象。

    总结和推荐


    CK系列密封式按钮开关以其高可靠性、多样化配置及卓越性能,在恶劣环境下表现出色。无论是控制面板还是重型机械,该系列产品都是理想的选择。结合其优良的设计、可靠的制造工艺以及广泛的兼容性,强烈推荐用于各种工业自动化控制系统中。

PNP8E3D2Y03QE参数

参数
指示颜色 -
执行器类型 圆形,按钮
开关配置 SPST-NO
最大交流触点电压 -
最大直流触点电压 32V
面板开孔尺寸 圆形-12.30(Dia)
机械寿命 1000000Cycles
电流额定值 5A(DC)
电气寿命 25000Cycles
开关功能 Off-Mom
长*宽*高 21mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

PNP8E3D2Y03QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PNP8E3D2Y03QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K PNP8E3D2Y03QE PNP8E3D2Y03QE数据手册

PNP8E3D2Y03QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.2551 ¥ 119.3154
10+ $ 12.8782 ¥ 107.7906
25+ $ 12.259 ¥ 102.6076
50+ $ 11.6385 ¥ 97.4139
100+ $ 11.2256 ¥ 93.9586
250+ $ 10.5372 ¥ 88.1962
500+ $ 9.641 ¥ 80.6954
1000+ $ 8.5231 ¥ 71.3382
库存: 68
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 119.31
