首页  >  产品百科  >  WR-160PB-VF50-N1

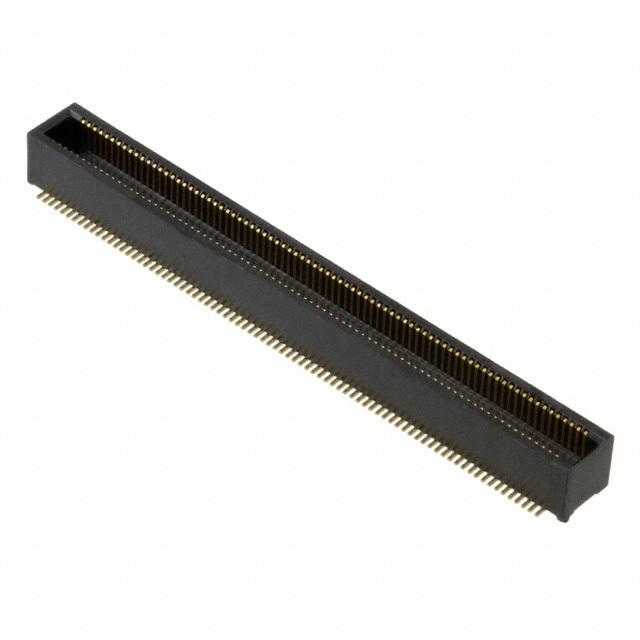

WR-160PB-VF50-N1

产品描述: Outer Shroud Contacts,Plug 500μm 2 160pin 5mm,5.5mm,8mm 4mm 100nm 金 贴片安装
供应商型号: JY-WR-160PB-VF50-N1
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) WR-160PB-VF50-N1

WR-160PB-VF50-N1概述

    # 高品质电子连接器技术手册

    产品简介


    本手册介绍的产品为JAE Electronics提供的板对板连接器系列(WP3, WH1, WR, KX24/25, TX24/25)。这些连接器广泛应用于消费电子、通信设备、工业控制、医疗仪器等多个领域。其主要功能是实现电路板之间的可靠电气连接,确保高效传输信号和功率。该系列连接器具有丰富的针脚配置选择,能够满足多种复杂应用场景的需求。

    技术参数


    以下是关键的技术规格和性能参数:
    - 额定电压:50VAC至300VDC
    - 电流承载能力:0.2A至1.0A
    - 针脚数量:10至180针(视型号而定)
    - 间距:0.4mm至1.27mm
    - 工作温度范围:一般为-40°C至+85°C
    - 耐用性:50至500次插拔循环
    - 安装方式:表面贴装技术(SMT)或通孔安装(Thru-hole)
    - 堆叠高度:2mm至24mm(可选)

    产品特点和优势


    此系列产品最大的特点是高接触可靠性与紧凑设计。例如,WP3和WH1系列采用小型化设计,可有效减少PCB占用空间;WR系列则具备强大的抗扭转应力能力,适合动态操作环境。此外,所有型号均提供双重接触点以提高稳定性,并通过防误配键设计增强安全性。
    应用案例与使用建议
    典型的应用场景包括智能手机主板间的互联、服务器内部组件连接以及医疗器械内的精密线路连接。对于需要频繁拆卸维护的场合,建议选用高耐久版本(如WP7B)。如果需要特别长寿命,则应考虑增加镀层厚度或者定期检查连接状态。

    兼容性和支持


    本产品与大多数主流品牌PCB完全兼容,并且提供详细的机械图纸和电气性能指南以便于集成设计。制造商提供了全面的技术文档和支持服务,包括在线FAQ资源库及专业客服团队响应客户需求。

    常见问题与解决方案


    常见问题包括接触不良、无法顺利插拔等问题。针对这些问题的具体解决方法如下:
    1. 检查是否存在异物堵塞接口;
    2. 确认焊接质量是否达标;
    3. 调整合适的插入力道避免过度用力导致损坏。
    总结与推荐
    综上所述,这款由JAE Electronics出品的板对板连接器凭借卓越的品质、灵活多样的规格选项以及广泛的适用范围,在业内享有良好声誉。如果您正在寻找一款高性能且经济实惠的连接解决方案,那么该系列无疑是一个值得信赖的选择。因此,我们强烈推荐给寻求高效能连接器的专业人士们使用。

WR-160PB-VF50-N1参数

参数
针脚数 160pin
接合堆叠高度 5mm,5.5mm,8mm
触头镀层厚度 100nm
类型 Outer Shroud Contacts,Plug
间距 500μm
排数 2
触头镀层
板上高度 4mm
安装方式 贴片安装
零件状态 在售

WR-160PB-VF50-N1厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WR-160PB-VF50-N1数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 阵列/边缘型/夹层式(板对板) JAPAN AVIATION ELECTRONICS WR-160PB-VF50-N1 WR-160PB-VF50-N1数据手册

WR-160PB-VF50-N1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 117.6559
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.65
直接购买
加入购物车
